Диалоговое окно Device Setup раздел DirectMusic

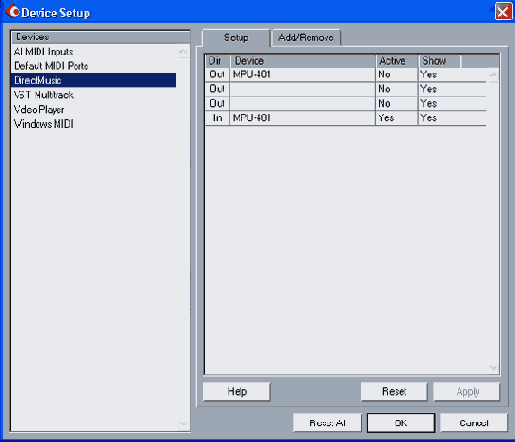

Рисунок 2.9. Диалоговое окно Device Setup, раздел DirectMusic
Список MIDI-портов включает в себя следующие графы:
- Dir — направление передачи данных; In — входной порт, Out — выходной порт;
- Device — название порта;
- Active — активность порта. Порт находится в активном состоянии, если на работу с ним настроен какой-нибудь плагин или MIDI-трек;
- Show — сделать порт доступным из проекта Cubase SX (Yes — да, No — нет).
Для редактирования в данном случае доступы только параметры Device и Show. Имеет смысл исключить те MIDl-порты, которые вы не собираетесь использовать в своем проекте.
Редактирование осуществляется следующим образом. Для переключения значений Yes/No параметра Show следует сделать щелчок на соответствующем поле. Если требуется изменить название порта, то также следует сделать щелчок на нужном поле в графе Device, после чего текстовая строка с названием порта станет доступной для редактирования. После завершения редактирования названия следует нажать <Enter>, чтобы сохранить изменения, или <Esc>, чтобы восстановить исходное название.
Возможен еще и такой вариант, когда драйверы звуковой карты поддерживают работу только через ММЕ. В этом случае раздел DirectMusic окажется пустым, а аналогичный список доступных MIDI-портов следует искать в разделе Windows MIDI.
Отметим, что практически все MIDI-устройства могут принимать сообщения по 16 каналам. Для каждого из каналов могут быть заданы свои MIDI-инструменты (тембры, патчи, программы — в данном случае это синонимы). Таким образом, один синтезатор может одновременно воспроизвести звучание 16 MIDI-инструментов. Если вы используете несколько синтезаторов, например два, то в вашем распоряжении уже 32 MIDI-канала. Это значит, что одновременно могут звучать 32 различных MIDI-инструмента (16 инструментов одного синтезатора и 16 — другого).
Современные MIDI-устройства могут принимать сообщения более чем по 16 каналам. Для того чтобы обойти ограничение спецификации MIDI, заключающееся в том, что одно устройство может иметь не более 16-и MIDI-каналов, для каждого устройства создается по несколько виртуальных (а иногда и аппаратных) MIDI-портов. Например, синтезаторы звуковых карт SB Livel/Audigy/Audigy 2 являются 32-канальными и имеют по два 16-канальных виртуальных порта, называемых Synth А и Synth В.
В Cubase SX имеется некий виртуальный MIDI-порт, называемый All MIDI Inputs. Его можно выбирать в качестве входного порта MIDI-треков. Назначение порта All MIDI Inputs заключается в объединении нескольких реально существующих входных MIDI-портов в один виртуальный. По сути дела, All MIDI Inputs представляет собой концентратор (hub), в котором объединяются сообщения, получаемые с нескольких входных портов. Практическая польза от этого порта заключается в том, что в ряде случаев его наличие позволяет сэкономить деньги и не покупать MIDI-концентратор, реализованный аппаратно. Пример такого случая: у вас имеется два аппаратных устройства: MIDI-клавиатура и специализированный MIDI-контрол-лер. Если требуется записывать MIDI-данные, поступающие от этих устройств, то All MIDI Inputs поможет вам обойтись без MIDI-концентратора. Разумеется, это возможно только при условии, что вы располагаете либо двумя звуковыми картами, либо звуковой картой, имеющей два физических разъема MIDI In.
В разделе All MIDI Inputs (Рисунок 2.10) доступен список входных MIDI-портов, сообщения которых могут объединяться в концентраторе All MIDI Inputs. Для тех портов, объединение которых в концентраторе All MIDI Inputs нежелательно, следует установить значение параметра Active в положение No.
В нашем примере присутствует всего один входной порт, поэтому пример не очень нагляден. Но в принципе, портов может быть много. Причем доступны в списке будут только те входные порты, для которых параметр Show в разделе DirectMusic установлен в положение Yes.
