Обращение к индексам
Ядро идентифицирует индексы по имени файловой системы и номеру индекса и выделяет индексы в памяти по запросам соответствующих алгоритмов. Алгоритм iget назначает индексу место для копии в памяти (); он почти идентичен алгоритму getblk для поиска дискового блока в буферном кеше. Ядро преобразует номера устройства и индекса в имя хеш-очереди и просматривает эту хеш-очередь в поисках индекса. Если индекс не обнаружен, ядро выделяет его из списка свободных индексов и блокирует его. Затем ядро готовится к чтению с диска в память индекса, к которому оно обращается. Ядро уже знает номера индекса и логического устройства и вычисляет номер логического блока на диске, содержащего индекс, с учетом того, сколько дисковых индексов помещается в одном дисковом блоке. Вычисления производятся по формуле номер блока = ((номер индекса - 1) / число индексов в блоке) + + начальный блок в списке индексов
где операция деления возвращает целую часть частного. Например, предположим, что блок 2 является начальным в списке индексов и что в каждом блоке помещаются 8 индексов, тогда индекс с номером 8 находится в блоке 2, а индекс с номером 9 - в блоке 3. Если же в дисковом блоке помещаются 16 индексов, тогда индексы с номерами 8 и 9 располагаются в дисковом блоке с номером 2, а индекс с номером 17 является первым индексом в дисковом блоке 3.
| алгоритм iget входная информация: номер индекса в файловой системе выходная информация: заблокированный индекс { выполнить { если (индекс в индексном кеше) { если (индекс заблокирован) { приостановиться (до освобождения индекса); продолжить; /* цикл с условием продолжения */ } /* специальная обработка для точек монтирования (глава 5) */ если (индекс в списке свободных индексов) убрать из списка свободных индексов; увеличить счетчик ссылок для индекса; возвратить (индекс); } /* индекс отсутствует в индексном кеше */ если (список свободных индексов пуст) возвратить (ошибку); убрать новый индекс из списка свободных индексов; сбросить номер индекса и файловой системы; убрать индекс из старой хеш-очереди, поместить в новую; считать индекс с диска (алгоритм bread); инициализировать индекс (например, установив счетчик ссылок в 1); возвратить (индекс); } } |
Если ядро знает номера устройства и дискового блока, оно читает блок, используя алгоритм bread (), затем вычисляет смещение индекса в байтах внутри блока по формуле: ((номер индекса - 1) модуль (число индексов в блоке)) * * размер дискового индекса
Например, если каждый дисковый индекс занимает 64 байта и в блоке помещаются 8 индексов, тогда индекс с номером 8 имеет адрес со смещением 448 байт от начала дискового блока. Ядро убирает индекс в памяти из списка свободных индексов, помещает его в соответствующую хеш-очередь и устанавливает значение счетчика ссылок равным 1. Ядро переписывает поля типа файла и владельца файла, установки прав доступа, число указателей на файл, размер файла и таблицу адресов из дискового индекса в память и возвращает заблокированный в памяти индекс.
Ядро манипулирует с блокировкой индекса и счетчиком ссылок независимо один от другого. Блокировка - это установка, которая действует на время выполнения системного вызова и имеет целью запретить другим процессам обращаться к индексу пока тот в работе (и возможно хранит противоречивые данные). Ядро снимает блокировку по окончании обработки системного вызова: блокировка индекса никогда не выходит за границы системного вызова. Ядро увеличивает значение счетчика ссылок с появлением каждой активной ссылки на файл. Например, будет показано, как ядро увеличивает значение счетчика ссылок тогда, когда процесс открывает файл. Оно уменьшает значение счетчика ссылок только тогда, когда ссылка становится неактивной, например, когда процесс закрывает файл. Таким образом, установка счетчика ссылок сохраняется для множества системных вызовов. Блокировка снимается между двумя обращениями к операционной системе, чтобы позволить процессам одновременно производить разделенный доступ к файлу; установка счетчика ссылок действует между обращениями к операционной системе, чтобы предупредить переназначение ядром активного в памяти индекса. Таким образом, ядро может заблокировать и разблокировать выделенный индекс независимо от значения счетчика ссылок. Выделением и освобождением индексов занимаются и отличные от open системные операции, в чем мы и убедимся .
Возвращаясь к алгоритму iget, заметим, что если ядро пытается взять индекс из списка свободных индексов и обнаруживает список пустым, оно сообщает об ошибке. В этом отличие от идеологии, которой следует ядро при работе с дисковыми буферами, где процесс приостанавливает свое выполнение до тех пор, пока буфер не освободится. Процессы контролируют выделение индексов на пользовательском уровне посредством запуска системных операций open и close и поэтому ядро не может гарантировать момент, когда индекс станет доступным. Следовательно, процесс, приостанавливающий свое выполнение в ожидании освобождения индекса, может никогда не возобновиться. Ядро скорее прервет выполнение системного вызова, чем оставит такой процесс в "зависшем" состоянии. Однако, процессы не имеют такого контроля над буферами. Поскольку процесс не может удержать буфер заблокированным в течение выполнения нескольких системных операций, ядро здесь может гарантировать скорое освобождение буфера, и процесс поэтому приостанавливается до того момента, когда он станет доступным.
В предшествующих параграфах рассматривался случай, когда ядро выделяет индекс, отсутствующий в индексном кеше. Если индекс находится в кеше, процесс (A) обнаружит его в хеш-очереди и проверит, не заблокирован ли индекс другим процессом (B). Если индекс заблокирован, процесс A приостанавливается и выставляет флаг у индекса в памяти, показывая, что он ждет освобождения индекса. Когда позднее процесс B разблокирует индекс, он "разбудит" все процессы (включая процесс A), ожидающие освобождения индекса. Когда же наконец процесс A сможет использовать индекс, он заблокирует его, чтобы другие процессы не могли к нему обратиться. Если первоначально счетчик ссылок имел значение, равное 0, индекс также появится в списке свободных индексов, поэтому ядро уберет его оттуда: индекс больше не является свободным. Ядро увеличивает значение счетчика ссылок и возвращает заблокированный индекс.
Если суммировать все вышесказанное, можно отметить, что алгоритм iget имеет отношение к начальной стадии системных вызовов, когда процесс впервые обращается к файлу. Этот алгоритм возвращает заблокированную индексную структуру со значением счетчика ссылок, на 1 большим, чем оно было раньше. Индекс в памяти содержит текущую информацию о состоянии файла. Ядро снимает блокировку с индекса перед выходом из системной операции, поэтому другие системные вызовы могут обратиться к индексу, если пожелают. рассматриваются эти случаи более подробно.
| алгоритм iput /* разрешение доступа к индексу в памяти */ входная информация: указатель на индекс в памяти выходная информация: отсутствует { заблокировать индекс если он еще не заблокирован; уменьшить на 1 счетчик ссылок для индекса; если (значение счетчика ссылок == 0) { если (значение счетчика связей == 0) { освободить дисковые блоки для файла (алгоритм free, раздел 4.7); установить тип файла равным 0; освободить индекс (алгоритм ifree, раздел 4.6); } если (к файлу обращались или изменился индекс или изменилось содержимое файла) скорректировать дисковый индекс; поместить индекс в список свободных индексов; } снять блокировку с индекса; } |
Общие замечания
Механизм функционирования файловой системы и механизмы взаимодействия процессов имеют ряд общих черт. Системные функции типа "get" похожи на функции creat и open, функции типа "control" предоставляют возможность удалять дескрипторы из системы, чем похожи на функцию unlink. Тем не менее, в механизмах взаимодействия процессов отсутствуют операции, аналогичные операциям, выполняемым системной функцией close. Следовательно, ядро не располагает сведениями о том, какие процессы могут использовать механизм IPC, и, действительно, процессы могут прибегать к услугам этого механизма, если правильно угадывают соответствующий идентификатор и если у них имеются необходимые права доступа, даже если они не выполнили предварительно функцию типа "get". Ядро не может автоматически очищать неиспользуемые структуры механизма взаимодействия процессов, поскольку ядру неизвестно, какие из этих структур больше не нужны. Таким образом, завершившиеся вследствие возникновения ошибки процессы могут оставить после себя ненужные и неиспользуемые структуры, перегружающие и засоряющие систему. Несмотря на то, что в структурах механизма взаимодействия после завершения существования процесса ядро может сохранить информацию о состоянии и данные, лучше все-таки для этих целей использовать файлы.
Вместо традиционных, получивших широкое распространение файлов механизмы взаимодействия процессов используют новое пространство имен, состоящее из ключей (keys). Расширить семантику ключей на всю сеть довольно трудно, поскольку на разных машинах ключи могут описывать различные объекты. Короче говоря, ключи в основном предназначены для использования в одномашинных системах. Имена файлов в большей степени подходят для распределенных систем (см. ). Использование ключей вместо имен файлов также свидетельствует о том, что средства взаимодействия процессов являются "вещью в себе", полезной в специальных приложениях, но не имеющей тех возможностей, которыми обладают, например, каналы и файлы. Большая часть функциональных возможностей, предоставляемых данными средствами, может быть реализована с помощью других системных средств, поэтому включать их в состав ядра вряд ли следовало бы. Тем не менее, их использование в составе пакетов прикладных программ тесного взаимодействия дает лучшие результаты по сравнению со стандартными файловыми средствами (см. Упражнения).
Comments:
Copyright ©
Обзор особенностей подсистемы управления файлами
Внутреннее представление файла описывается в индексе, который содержит описание размещения информации файла на диске и другую информацию, такую как владелец файла, права доступа к файлу и время доступа. Термин "индекс" (inode) широко используется в литературе по системе UNIX. Каждый файл имеет один индекс, но может быть связан с несколькими именами, которые все отражаются в индексе. Каждое имя является указателем. Когда процесс обращается к файлу по имени, ядро системы анализирует по очереди каждую компоненту имени файла, проверяя права процесса на просмотр входящих в путь поиска каталогов, и в конце концов возвращает индекс файла. Например, если процесс обращается к системе: open("/fs2/mjb/rje/sourcefile", 1);
ядро системы возвращает индекс для файла "/fs2/mjb/rje/sourcefile". Если процесс создает новый файл, ядро присваивает этому файлу неиспользуемый индекс. Индексы хранятся в файловой системе (и это мы еще увидим), однако при обработке файлов ядро заносит их в таблицу индексов в оперативной памяти.
Ядро поддерживает еще две информационные структуры, таблицу файлов и пользовательскую таблицу дескрипторов файла. Таблица файлов выступает глобальной структурой ядра, а пользовательская таблица дескрипторов файла выделяется под процесс. Если процесс открывает или создает файл, ядро выделяет в каждой таблице элемент, корреспондирующий с индексом файла. Элементы в этих трех структурах - в пользовательской таблице дескрипторов файла, в таблице файлов и в таблице индексов - хранят информацию о состоянии файла и о доступе пользователей к нему. В таблице файлов хранится смещение в байтах от начала файла до того места, откуда начнет выполняться следующая команда пользователя read или write, а также информация о правах доступа к открываемому процессу. Таблица дескрипторов файла идентифицирует все открытые для процесса файлы. На Рисунке показаны эти таблицы и связи между ними. В системных операциях open (открыть) и creat (создать) ядро возвращает дескриптор файла, которому соответствует указатель в таблице дескрипторов файла. При выполнении операций read (читать) и write (писать) ядро использует дескриптор файла для входа в таблицу дескрипторов и, следуя указателям на таблицу файлов и на таблицу индексов, находит информацию в файле. Более подробно эти информационные структуры рассматриваются в главах и . Сейчас достаточно сказать, что использование этих таблиц обеспечивает различную степень разделения доступа к файлу.

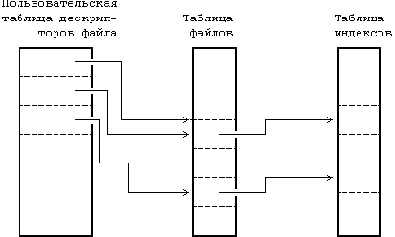

Рисунок 2.2. Таблицы файлов, дескрипторов файла и индексов
Обычные файлы и каталоги хранятся в системе UNIX на устройствах ввода-вывода блоками, таких как магнитные ленты или диски. Поскольку существует некоторое различие во времени доступа к этим устройствам, при установке системы UNIX на лентах размещают файловые системы. С годами бездисковые автоматизированные рабочие места станут общим случаем, и файлы будут располагаться в удаленной системе, доступ к которой будет осуществляться через сеть (). Для простоты, тем не менее, в последующем тексте подразумевается использование дисков. В системе может быть несколько физических дисков, на каждом из которых может размещаться одна и более файловых систем. Разбивка диска на несколько файловых систем облегчает администратору управление хранимыми данными. На логическом уровне ядро имеет дело с файловыми системами, а не с дисками, при этом каждая система трактуется как логическое устройство, идентифицируемое номером. Преобразование адресов логического устройства (файловой системы) в адреса физического устройства (диска) и обратно выполняется дисковым драйвером. Термин "устройство" в этой книге используется для обозначения логического устройства, кроме специально оговоренных случаев.
Файловая система состоит из последовательности логических блоков длиной 512, 1024, 2048 или другого числа байт, кратного 512, в зависимости от реализации системы. Размер логического блока внутри одной файловой системы постоянен, но может варьироваться в разных файловых системах в данной конфигурации. Использование логических блоков большого размера увеличивает скорость передачи данных между диском и памятью, поскольку ядро сможет передать больше информации за одну дисковую операцию, и сокращает количество продолжительных операций. Например, чтение 1 Кбайта с диска за одну операцию осуществляется быстрее, чем чтение 512 байт за две. Однако, если размер логического блока слишком велик, полезный объем памяти может уменьшиться, это будет показано . Для простоты термин "блок" в этой книге будет использоваться для обозначения логического блока, при этом подразумевается логический блок размером 1 Кбайт, кроме специально оговоренных случаев.
Рисунок 2.3. Формат файловой системы
Файловая система имеет следующую структуру (Рисунок 2.3).
Блок загрузки располагается в начале пространства, отведенного под файловую систему, обычно в первом секторе, и содержит программу начальной загрузки, которая считывается в машину при загрузке или инициализации операционной системы. Хотя для запуска системы требуется только один блок загрузки, каждая файловая система имеет свой (пусть даже пустой) блок загрузки. Суперблок описывает состояние файловой системы - какого она размера, сколько файлов может в ней храниться, где располагается свободное пространство, доступное для файловой системы, и другая информация. Список индексов в файловой системе располагается вслед за суперблоком. Администраторы указывают размер списка индексов при генерации файловой системы. Ядро операционной системы обращается к индексам, используя указатели в списке индексов. Один из индексов является корневым индексом файловой системы: это индекс, по которому осуществляется доступ к структуре каталогов файловой системы после выполнения системной операции mount (монтировать) (). Информационные блоки располагаются сразу после списка индексов и содержат данные файлов и управляющие данные. Отдельно взятый информационный блок может принадлежать одному и только одному файлу в файловой системе.
ОБЗОР С ТОЧКИ ЗРЕНИЯ ПОЛЬЗОВАТЕЛЯ
В этом разделе кратко рассматриваются главные детали системы UNIX, в частности файловая система, среда выполнения процессов и элементы структурных блоков (например, каналы). Подробное исследование взаимодействия этих деталей с ядром содержится в последующих главах.
OPEN
Вызов системной функции open (открыть файл) - это первый шаг, который должен сделать процесс, чтобы обратиться к данным в файле. Синтаксис вызова функции open: fd = open(pathname,flags,modes);
где pathname - имя файла, flags указывает режим открытия (например, для чтения или записи), а modes содержит права доступа к файлу в случае, если файл создается. Системная функция open возвращает целое число , именуемое пользовательским дескриптором файла. Другие операции над файлами, такие как чтение, запись, позиционирование головок чтения-записи, воспроизведение дескриптора файла, установка параметров ввода-вывода, определение статуса файла и закрытие файла, используют значение дескриптора файла, возвращаемое системной функцией open.
Ядро просматривает файловую систему в поисках файла по его имени, используя алгоритм namei (). Оно проверяет права на открытие файла после того, как обнаружит копию индекса файла в памяти, и выделяет открываемому файлу запись в таблице файлов. Запись таблицы файлов содержит указатель на индекс открытого файла и поле, в котором хранится смещение в байтах от начала файла до места, откуда предполагается начинать выполнение последующих операций чтения или записи. Ядро сбрасывает это смещение в 0 во время открытия файла, имея в виду, что исходная операция чтения или записи по умолчанию будет производиться с начала файла. С другой стороны, процесс может открыть файл в режиме записи в конец, в этом случае ядро устанавливает значение смещения, равное размеру файла. Ядро выделяет запись в личной (закрытой) таблице в адресном пространстве задачи, выделенном процессу (таблица эта называется таблицей пользовательских дескрипторов файлов), и запоминает указатель на эту запись. Указателем выступает дескриптор файла, возвращаемый пользователю. Запись в таблице пользовательских файлов указывает на запись в глобальной таблице файлов.
(*) Все системные функции возвращают в случае неудачного завершения код -1. Код возврата, равный -1, больше не будет упоминаться при рассмотрении синтаксиса вызова системных функций.
| алгоритм open входная информация: имя файла режим открытия права доступа (при создании файла) выходная информация: дескриптор файла { превратить имя файла в идентификатор индекса (алгоритм namei); если (файл не существует или к нему не разрешен доступ) возвратить (код ошибки); выделить для индекса запись в таблице файлов, инициали- зировать счетчик, смещение; выделить запись в таблице пользовательских дескрипторов файла, установить указатель на запись в таблице файлов; если (режим открытия подразумевает усечение файла) освободить все блоки файла (алгоритм free); снять блокировку (с индекса); /* индекс заблокирован выше, в алгоритме namei */ возвратить (пользовательский дескриптор файла); } |
Предположим, что процесс, открывая файл "/etc/passwd" дважды, один раз только для чтения и один раз только для записи, и однажды файл "local" для чтения и для записи , выполняет следующий набор операторов: fd1 = open("/etc/passwd",O_RDONLY); fd2 = open("local",O_RDWR); fd3 = open("/etc/passwd",O_WRONLY);
На показана взаимосвязь между таблицей индексов, таблицей файлов и таблицей пользовательских дескрипторов файла. Каждый вызов функции open возвращает процессу дескриптор файла, а соответствующая запись в таблице пользовательских дескрипторов файла указывает на уникальную запись в таблице файлов ядра, пусть даже один и тот же файл ("/etc/passwd") открывается дважды. Записи в таблице файлов для всех экземпляров одного и того же открытого файла указывают на одну запись в таблице индексов, хранящихся в памяти. Процесс может обращаться к файлу "/etc/passwd" с чтением или записью, но только через дескрипторы файла, имеющие значения 3 и 5 ().Ядро запоминает разрешение на чтение или запись в файл в строке таблицы файлов, выделенной во время выполнения функции open. Предположим, что второй процесс выполняет следующий набор операторов:
(**) В описании вызова системной функции open содержатся три параметра (третий используется при открытии в режиме создания), но программисты обычно используют только первые два из них. Компилятор с языка Си не проверяет правильность количества параметров. В системе первые два параметра и третий (с любым "мусором", что бы ни произошло в стеке) передаются обычно ядру. Ядро не проверяет наличие третьего параметра, если только необходимость в нем не вытекает из значения второго параметра, что позволяет программистам указать только два параметра.
Рисунок 5.3. Структуры данных после открытия
fd1 = open("/etc/passwd",O_RDONLY); fd2 = open("private",O_RDONLY);
На показана взаимосвязь между соответствующими структурами данных, когда оба процесса (и больше никто) имеют открытые файлы. Снова результатом каждого вызова функции open является выделение уникальной точки входа в таблице пользовательских дескрипторов файла и в таблице файлов ядра, и ядро хранит не более одной записи на каждый файл в таблице индексов, размещенных в памяти.
Запись в таблице пользовательских дескрипторов файла по умолчанию хранит смещение в файле до адреса следующей операции ввода-вывода и указывает непосредственно на точку входа в таблице индексов для файла, устраняя необходимость в отдельной таблице файлов ядра. Вышеприведенные примеры показывают взаимосвязь между записями таблицы пользовательских дескрипторов файла и записями в таблице файлов ядра типа "один к одному". Томпсон, однако, отмечает, что им была реализована таблица файлов как отдельная структура, позволяющая совместно использовать один и тот же указатель смещения нескольким пользовательским дескрипторам файла (см. [Thompson 78], стр.1943). В системных функциях dup и fork, рассматриваемых в разделах и , при работе со структурами данных допускается такое совместное использование.
Рисунок 5.4. Структуры данных после того, как два процесса произвели открытие файлов
Первые три пользовательских дескриптора (0, 1 и 2) именуются дескрипторами файлов: стандартного ввода, стандартного вывода и стандартного файла ошибок. Процессы в системе UNIX по договоренности используют дескриптор файла стандартного ввода при чтении вводимой информации, дескриптор файла стандартного вывода при записи выводимой информации и дескриптор стандартного файла ошибок для записи сообщений об ошибках. В операционной системе нет никакого указания на то, что эти дескрипторы файлов являются специальными. Группа пользователей может условиться о том, что файловые дескрипторы, имеющие значения 4, 6 и 11, являются специальными, но более естественно начинать отсчет с 0 (как в языке Си). Принятие соглашения сразу всеми пользовательскими программами облегчит связь между ними при использовании каналов, в чем мы убедимся в дальнейшем, изучая . Обычно операторский терминал () служит и в качестве стандартного ввода, и в качестве стандартного вывода и в качестве стандартного устройства вывода сообщений об ошибках.
Comments:
Copyright ©
Определение
Индексы существуют на диске в статической форме и ядро считывает их в память прежде, чем начать с ними работать. Дисковые индексы включают в себя следующие поля:
Идентификатор владельца файла. Права собственности разделены между индивидуальным владельцем и "групповым" и тем самым помогают определить круг пользователей, имеющих права доступа к файлу. Суперпользователь имеет право доступа ко всем файлам в системе. Тип файла. Файл может быть файлом обычного типа, каталогом, специальным файлом, соответствующим устройствам ввода-вывода символами или блоками, а также абстрактным файлом канала (организующим обслуживание запросов в порядке поступления, "первым пришел - первым вышел"). Права доступа к файлу. Система разграничивает права доступа к файлу для трех классов пользователей: индивидуального владельца файла, группового владельца и прочих пользователей; каждому классу выделены определенные права на чтение, запись и исполнение файла, которые устанавливаются индивидуально. Поскольку каталоги как файлы не могут быть исполнены, разрешение на исполнение в данном случае интерпретируется как право производить поиск в каталоге по имени файла. Календарные сведения, характеризующие работу с файлом: время внесения последних изменений в файл, время последнего обращения к файлу, время внесения последних изменений в индекс. Число указателей на файл, означающее количество имен, используемых при поиске файла в иерархии каталогов. Указатели на файл подробно рассматриваются . Таблица адресов на диске, в которых располагается информация файла. Хотя пользователи трактуют информацию в файле как логический поток байтов, ядро располагает эти данные в несоприкасающихся дисковых блоках. Дисковые блоки, содержащие информацию файла, указываются в индексе. Размер файла. Данные в файле адресуются с помощью смещения в байтах относительно начала файла, начиная со смещения, равного 0, поэтому размер файла в байтах на 1 больше максимального смещения. Например, если пользователь создает файл и записывает только 1 байт информации по адресу со смещением 1000 от начала файла, размер файла составит 1001 байт. В индексе отсутствует составное имя файла, необходимое для осуществления доступа к файлу.
| владелец mjb группа os тип - обычный файл права доступа rwxr-xr-x последнее обращение 23 Окт 1984 13:45 последнее изменение 22 Окт 1984 10:30 коррекция индекса 23 Окт 1984 13:30 размер 6030 байт дисковые адреса |
На Рисунке 4.2 показан дисковый индекс некоторого файла. Этот индекс принадлежит обычному файлу, владелец которого - "mjb" и размер которого 6030 байт. Система разрешает пользователю "mjb" производить чтение, запись и исполнение файла; членам группы "os" и всем остальным пользователям разрешается только читать или исполнять файл, но не записывать в него данные. Последний раз файл был прочитан 23 октября 1984 года в 13:45, запись последний раз производилась 22 октября 1984 года в 10:30. Индекс изменялся последний раз 23 октября 1984 года в 13:30, хотя никакая информация в это время в файл не записывалась. Ядро кодирует все вышеперечисленные данные в индексе. Обратите внимание на различие в записи на диск содержимого индекса и содержимого файла. Содержимое файла меняется только тогда, когда в файл производится запись. Содержимое индекса меняется как при изменении содержимого файла, так и при изменении владельца файла, прав доступа и набора указателей. Изменение содержимого файла автоматически вызывает коррекцию индекса, однако коррекция индекса еще не означает изменения содержимого файла.
Копия индекса в памяти, кроме полей дискового индекса, включает в себя и следующие поля:
Состояние индекса в памяти, отражающее заблокирован ли индекс, ждет ли снятия блокировки с индекса какой-либо процесс, отличается ли представление индекса в памяти от своей дисковой копии в результате изменения содержимого индекса, отличается ли представление индекса в памяти от своей дисковой копии в результате изменения содержимого файла, находится ли файл в верхней точке (). Логический номер устройства файловой системы, содержащей файл. Номер индекса. Так как индексы на диске хранятся в линейном массиве (), ядро идентифицирует номер дискового индекса по его местоположению в массиве. В дисковом индексе это поле не нужно. Указатели на другие индексы в памяти. Ядро связывает индексы в хеш-очереди и включает их в список свободных индексов подобно тому, как связывает буферы в буферные хеш-очереди и включает их в список свободных буферов. Хеш-очередь идентифицируется в соответствии с логическим номером устройства и номером индекса. Ядро может располагать в памяти не более одной копии данного дискового индекса, но индексы могут находиться одновременно как в хеш-очереди, так и в списке свободных индексов. Счетчик ссылок, означающий количество активных экземпляров файла (таких, которые открыты).
Многие поля в копии индекса, с которой ядро работает в памяти, аналогичны полям в заголовке буфера, и управление индексами похоже на управление буферами. Индекс так же блокируется, в результате чего другим процессам запрещается работа с ним; эти процессы устанавливают в индексе специальный флаг, возвещающий о том, что выполнение обратившихся к индексу процессов следует возобновить, как только блокировка будет снята. Установкой других флагов ядро отмечает противоречия между дисковым индексом и его копией в памяти. Когда ядру нужно будет записать изменения в файл или индекс, ядро перепишет копию индекса из памяти на диск только после проверки этих флагов.
Наиболее разительным различием между копией индекса в памяти и заголовком буфера является наличие счетчика ссылок, подсчитывающего количество активных экземпляров файла. Индекс активен, когда процесс выделяет его, например, при открытии файла. Индекс находится в списке свободных индексов, только если значение его счетчика ссылок равно 0, и это значит, что ядро может переназначить свободный индекс в памяти другому дисковому индексу. Таким образом, список свободных индексов выступает в роли кеша для неактивных индексов. Если процесс пытается обратиться к файлу, чей индекс в этот момент отсутствует в индексном пуле, ядро переназначает свободный индекс из списка для использования этим процессом. С другой стороны, у буфера нет счетчика ссылок; он находится в списке свободных буферов тогда и только тогда, когда он разблокирован.
Определение семафоров
Семафор представляет собой обрабатываемый ядром целочисленный объект, для которого определены следующие элементарные (неделимые) операции:
Инициализация семафора, в результате которой семафору присваивается неотрицательное значение; Операция типа P, уменьшающая значение семафора. Если значение семафора опускается ниже нулевой отметки, выполняющий операцию процесс приостанавливает свою работу; Операция типа V, увеличивающая значение семафора. Если значение семафора в результате операции становится больше или равно 0, один из процессов, приостановленных во время выполнения операции P, выходит из состояния приостанова; Условная операция типа P, сокращенно CP (conditional P), уменьшающая значение семафора и возвращающая логическое значение "истина" в том случае, когда значение семафора остается положительным. Если в результате операции значение семафора должно стать отрицательным или нулевым, никаких действий над ним не производится и операция возвращает логическое значение "ложь".
Определенные таким образом семафоры, безусловно, никак не связаны с семафорами пользовательского уровня, рассмотренными в .
Опрос терминала
Иногда удобно производить опрос устройства, то есть считывать с него данные, если они есть, или продолжать выполнять обычную работу - в противном случае. Программа на иллюстрирует этот случай: после открытия терминала с параметром "no delay" (без задержки) процессы, ведущие чтение с него, не приостановят свое выполнение в случае отсутствия данных, а вернут управление немедленно (см. алгоритм terminal_read, ). Этот метод работает также, если процесс следит за множеством устройств: он может открыть каждое устройство с параметром "no delay" и опросить всех из них, ожидая поступления информации с каждого. Однако, этот метод растрачивает вычислительные мощности системы.
В системе BSD есть системная функция select, позволяющая производить опрос устройства. Синтаксис вызова этой функции: select(nfds,rfds,wfds,efds,timeout)
где nfds - количество выбираемых дескрипторов файлов, а rfds, wfds и efds указывают на двоичные маски, которыми "выбирают" дескрипторы открытых файлов. То есть, бит 1 << fd (сдвиг на 1 разряд влево значения дескриптора файла) соответствует установке на тот случай, если пользователю нужно выбрать этот дескриптор файла. Параметр timeout (тайм-аут) указывает, на какое время следует приостановить выполнение функции select, ожидая поступления данных, например; если данные поступают для любых дескрипторов и тайм-аут не закончился, select возвращает управление, указывая в двоичных масках, какие дескрипторы были выбраны. Например, если пользователь пожелал приостановиться до момента получения данных по дескрипторам 0, 1 или 2, параметр rfds укажет на двоичную маску 7; когда select возвратит управление, двоичная маска будет заменена маской, указывающей, по каким из дескрипторов имеются готовые данные. Двоичная маска wfds выполняет похожую функцию в отношении записи дескрипторов, а двоичная маска efds указывает на существование исключительных условий, связанных с конкретными дескрипторами, что бывает полезно при работе в сети.
Освобождение индексов
В том случае, когда ядро освобождает индекс (алгоритм iput, ), оно уменьшает значение счетчика ссылок для него. Если это значение становится равным 0, ядро переписывает индекс на диск в том случае, когда копия индекса в памяти отличается от дискового индекса. Они различаются, если изменилось содержимое файла, если к файлу производилось обращение или если изменились владелец файла либо права доступа к файлу. Ядро помещает индекс в список свободных индексов, наиболее эффективно располагая индекс в кеше на случай, если он вскоре понадобится вновь. Ядро может также освободить все связанные с файлом информационные блоки и индекс, если число ссылок на файл равно 0.
Comments:
Copyright ©
Освобождение области
Если область не присоединена уже ни к какому процессу, она может быть освобождена ядром и возвращена в список свободных областей (Рисунок 6.25). Если область связана с индексом, ядро освобождает и индекс с помощью алгоритма iput, учитывая значение счетчика ссылок на индекс, установленное в алгоритме allocreg. Ядро освобождает все связанные с областью физические ресурсы, такие как таблицы страниц и собственно страницы физической памяти. Предположим, например, что ядру нужно освободить область стека, описанную на . Если счетчик ссылок на область имеет нулевое значение, ядро освободит 7 страниц физической памяти вместе с таблицей страниц.
| алгоритм detachreg /* отсоединить область от процесса */ входная информация: указатель на точку входа в частной таблице областей процесса выходная информация: отсутствует { обратиться к вспомогательным таблицам процесса, имеющим отношение к распределению памяти, освободить те из них, которые связаны с областью; уменьшить размер процесса; уменьшить значение счетчика ссылок на область; если (значение счетчика стало нулевым и область не явля- ется неотъемлемой частью процесса) освободить область (алгоритм freereg); в противном случае /* либо значение счетчика отлично от 0, либо область является не- отъемлемой частью процесса */ { снять блокировку с индекса (ассоциированного с об- ластью); снять блокировку с области; } } |
Рисунок 6.26. Алгоритм отсоединения области
Отказы при обращениях к страницам
В системе встречаются два типа отказов при обращении к странице: отказы из-за отсутствия (недоступности) данных и отказы системы защиты. Поскольку программы обработки прерываний по отказу могут приостанавливать свое выполнение на время считывания страницы с диска в память, эти программы являются исключением из общего правила, утверждающего невозможность приостанова обработчиков прерываний. Тем не менее, поскольку программа обработки прерываний по отказу приостанавливается в контексте процесса, породившего фатальную ошибку памяти, отказ относится к текущему процессу; следовательно, процессы приостанавливаются не произвольным образом.
9.2.3.1 Обработка прерываний по отказу из-за недоступности данных
Если процесс пытается обратиться к странице, бит доступности для которой не установлен, он получает отказ из-за отсутствия (недоступности) данных и ядро запускает программу обработки прерываний по отказу данного типа (). Бит доступности не устанавливается ни для тех страниц, которые располагаются за пределами виртуального адресного пространства процесса, ни для тех, которые входят в состав этого пространства, но не имеют в настоящий момент физического аналога в памяти. Фатальная ошибка памяти произошла в результате обращения ядра по виртуальному адресу страницы, поэтому ядро выходит на соответствующую этой странице запись в таблице страниц и дескриптор дискового блока. Чтобы предотвратить взаимную блокировку, которая может произойти, если "сборщик" попытается выгрузить страницу из памяти, ядро фиксирует в памяти область с соответствующей записью таблицы страниц. Если в дескрипторе дискового блока отсутствует информация о странице, сделанная ссылка на страницу является недопустимой и ядро посылает процессу-нарушителю сигнал о "нарушении сегментации" (см. ). Такой порядок действий совпадает с тем порядком, которого придерживается ядро, когда процесс обратился по неверному адресу, если не принимать во внимание то обстоятельство, что ядро узнает об ошибке немедленно, так как все "доступные" страницы являются резидентными в памяти. Если ссылка на страницу сделана правильно, ядро выделяет физическую страницу в памяти и считывает в нее содержимое виртуальной страницы с устройства выгрузки или из исполняемого файла.
Страница, вызвавшая отказ, находится в одном из пяти состояний:
На устройстве выгрузки вне памяти. В списке свободных страниц в памяти. В исполняемом файле. С пометкой "обнуляемая при обращении". С пометкой "заполняемая при обращении".
Рассмотрим каждый случай в подробностях.
Если страница находится на устройстве выгрузки, вне памяти (случай 1), это означает, что она когда-то располагалась в памяти, но была выгружена оттуда "сборщиком" страниц. Обратившись к дескриптору дискового блока, ядро узнает из него номера устройства выгрузки и блока, где расположена страница, и проверяет, не осталась ли страница в кэше. Ядро корректирует запись таблицы страниц так, чтобы она указывала на страницу, которую предполагается считать в память, включает соответствующую запись таблицы pfdata в хеш-очередь (облегчая последующую обработку отказа) и считывает страницу с устройства выгрузки. Допустивший ошибку процесс приостанавливается до момента завершения ввода-вывода; вместе с ним будут возобновлены все процессы, ожидавшие загрузки содержимого страницы.
Обратимся к и в качестве примера рассмотрим запись таблицы страниц, связанную с виртуальным адресом 66К. Если при обращении к странице процесс получает отказ из-за недоступности данных, программа обработки отказа обращается к дескриптору дискового блока и обнаруживает то, что страница находится на устройстве выгрузки в блоке с номером 847 (если предположить, что в системе только одно устройство выгрузки): следовательно, виртуальный адрес указан верно. Затем программа обработки отказа обращается к кэшу, но не находит информации о дисковом блоке с номером 847. Таким образом, копия виртуальной страницы в памяти отсутствует и программа обработки отказа должна загрузить ее с устройства выгрузки. Ядро отводит физическую страницу с номером 1776 (), считывает в нее с устройства выгрузки содержимое виртуальной страницы и перенастраивает запись таблицы страниц на страницу с номером 1776. В завершение ядро корректирует дескриптор дискового блока, делая указание о том, что страница загружена, а также запись таблицы pfdata, отмечая, что на устройстве выгрузки в блоке с номером 847 содержится дубликат виртуальной страницы.
|
алгоритм vfault /* обработка отказа из-за отсутствия (недоступности) данных */ входная информация: адрес, по которому получен отказ выходная информация: отсутствует { найти область, запись в таблице страниц, дескриптор дис- кового блока, связанные с адресом, по которому получен отказ, заблокировать область; если (адрес не принадлежит виртуальному адресному прост- ранству процесса) { послать сигнал (SIGSEGV: нарушение сегментации) про- цессу; перейти на out; } если (адрес указан неверно) /* возможно, процесс нахо- дился в состоянии при- останова */ перейти на out; если (страница имеется в кэше) { убрать страницу из кэша; поправить запись в таблице страниц; выполнять пока (содержимое страницы не станет доступ- ным) /* другой процесс получил такой же отказ, * но раньше */ приостановиться; } в противном случае /* страница отсутствует в кэше */ { назначить области новую страницу; поместить новую страницу в кэш, откорректировать за- пись в таблице pfdata; если (страница ранее не загружалась в память и имеет пометку "обнуляемая при обращении") очистить содержимое страницы; в противном случае { считать виртуальную страницу с устройства выгруз- ки или из исполняемого файла; приостановиться (до завершения ввода-вывода); } возобновить процессы (ожидающие загрузки содержимого страницы); } установить бит доступности страницы; сбросить бит модификации и "возраст" страницы; пересчитать приоритет процесса; out: снять блокировку с области; } |
Рисунок 9.21. Алгоритм обработки отказа из-за отсутствия (недоступности) данных
При обработке отказов из- за недоступности данных ядро не всегда прибегает к выполнению операции ввода-вывода, даже когда из дескриптора дискового блока видно, что страница загружена (в случае 2). Может случиться так, что ядро после выгрузки содержимого физической страницы так и не переприсвоило ее или же какой-то иной процесс в результате отказа загрузил содержимое виртуальной страницы в другую физическую страницу. В любом случае программа обработки отказа обнаруживает страницу в кэше, в качестве ключа используя номер блока в дескрипторе дискового блока. Она перенастраивает соответствующую запись в таблице страниц на только что найденную страницу, увеличивает значение счетчика ссылок на страницу и в случае необходимости убирает страницу из списка свободных страниц. Предположим, к примеру, что процесс получил отказ при обращении к виртуальному адресу 64К (). Просматривая кэш, ядро устанавливает, что страничный блок с номером 1861 связан с дисковым блоком 1206. Ядро перенастраивает запись таблицы страниц с виртуальным адресом 64К на страницу с номером 1861, устанавливает бит доступности и передает управление программе обработки отказа. Таким образом, номер дискового блока связывает вместе записи таблицы страниц и таблицы pfdata, чем и объясняется его запоминание в обеих таблицах.
Как и ядру, программе обработки отказа не нужно считывать страницу в память, если какой-то иной процесс уже получил отказ по той же самой странице, но еще не полностью загрузил ее. Программа находит область с записью таблицы страниц, которую она уже ранее заблокировала. Она дожидается, пока будет закончен цикл обработки предыдущего отказа, после чего обнаруживает, что страница стала доступной, и завершает свою работу. Эта процедура прослеживается на .
Рисунок 9.23. Результат загрузки страницы в память
Рисунок 9.24. Два отказа на одной странице
Если копия страницы находится не на устройстве выгрузки, а в исполняемом файле (случай 3), ядро загружает страницу из файла. Программа обработки отказа обращается к дескриптору дискового блока, ищет соответствующий номер логического блока внутри файла, содержащего страницу, и индекс, ассоциированный с записью таблицы областей. Номер логического блока используется программой в качестве смещения внутри списка номеров дисковых блоков, присоединенного к индексу во время выполнения функции exec. По номеру блока на диске программа считывает страницу в память. Так, например, дескриптор дискового блока, связанный с виртуальным адресом 1К, показывает, что содержимое страницы располагается в исполняемом файле, внутри логического блока с номером 3 (см. ).
Если процесс получил отказ при обращении к странице, имеющей пометку "заполняемая при обращении" или "обнуляемая при обращении" (случаи 4 и 5), ядро выделяет свободную страницу в памяти и корректирует соответствующую запись таблицы страниц. Если страница "обнуляемая при обращении", ядро также очищает ее содержимое. В завершение обработки флаги "заполняемая при обращении" и "обнуляемая при обращении" сбрасываются. Теперь страница находится в памяти, доступна процессам и ее содержимое не имеет аналогов ни на устройстве выгрузки, ни в файловой системе. Так происходит, если процесс обращается к страницам с виртуальными адресами 3К и 65К (см. ): ни один из процессов не обращался к этим страницам с тех пор, как файл был запущен на выполнение функцией exec.
В завершение своей работы программа обработки отказов из-за отсутствия (недоступности) данных устанавливает бит доступности страницы и сбрасывает бит модификации. Приоритет процесса при этом пересчитывается, ибо во время выполнения программы процесс мог приостановить свое выполнение на уровне ядра, получая тем самым по возвращении в режим задачи незаслуженное преимущество перед другими процессами. И, наконец, возвращаясь в режим задачи, программа проверяет, не было ли за время обработки отказа поступления каких-либо сигналов.
9.2.3. 2 Обработка прерываний по отказу системы защиты
Вторым типом отказа, встречающегося при обращении к странице, является отказ системы защиты, который означает, что процесс обратился к существующей странице памяти, но судя по разрядам, описывающим права доступа к странице, доступ к ней со стороны текущего процесса не разрешен. (Вспомним пример, описывающий попытку процесса произвести запись данных в область команд; см. ). Отказ данного типа имеет место также тогда, когда процесс предпринимает попытку записать что-то на страницу, для которой во время выполнения системной функции fork был установлен бит копирования при записи. Ядро должно различать между собой ситуации, когда отказ произошел по причине того, что страница требует копирования при записи, и когда имело место действительно что-то недопустимое.
Программа обработки отказа системы защиты автоматически получает виртуальный адрес, по которому произошел отказ, и ведет поиск соответствующей области и записи таблицы страниц (). Она блокирует область, чтобы "сборщик" страниц не мог выгрузить страницу, пока связанный с ней отказ не будет обработан. Если программа обработки отказа устанавливает, что причиной отказа послужила установка бита копирования при записи, и если страницу используют сразу несколько процессов, ядро выделяет в памяти новую страницу и копирует в нее содержимое старой страницы; ссылки других процессов на старую страницу сохраняют свое значение. После копирования и внесения в запись таблицы страниц нового номера страницы ядро уменьшает значение счетчика ссылок в записи таблицы pfdata, соответствующей старой странице. Вся процедура показана на , где три процесса совместно используют физическую страницу с номером 828. Процесс B считывает страницу, но поскольку бит копирования при записи установлен, получает отказ системы защиты. Программа обработки отказа выделяет страницу с номером 786, копирует в нее содержимое страницы 828, уменьшает значение счетчика ссылок на скопированную страницу и перенастраивает соответствующую запись таблицы страниц на страницу с номером 786.
Если бит копирования при записи установлен, но страница используется только одним процессом, ядро дает процессу возможность воспользоваться физической страницей повторно. Оно отключает бит копирования при записи и разрывает связь страницы с ее копией на диске (если таковая существует), поскольку не исключена возможность того, что дисковой копией пользуются другие процессы. Затем ядро убирает запись таблицы pfdata из очереди страниц, ибо новая копия виртуальной страницы располагается не на устройстве выгрузки. Кроме того, ядро уменьшает значение счетчика ссылок на страницу в таблице использования области подкачки, и если это значение становится равным 0, освобождает место на устройстве (см. ).
Если запись в таблице страниц указывает на то, что страница недоступна, и ее бит копирования при записи установлен, выступая поводом для отказа системы защиты, допустим, что система при обращении к странице сначала обрабатывает отказ из-за недоступности данных (обратная очередность рассматривается в ). Несмотря на это, программа обработки отказа системы защиты все равно обязана убедиться в доступности страницы, поскольку при установке блокировки на область программа может приостановиться, а "сборщик" страниц тем временем может выгрузить страницу из памяти. Если страница недоступна (бит доступности сброшен), программа немедленно завершит работу и процесс получит отказ из-за недоступности данных. Ядро обработает этот отказ, но процесс вновь получит отказ системы защиты. Более чем вероятно, что заключительный отказ системы защиты будет обработан без каких-либо препятствий и помех, поскольку пройдет довольно значительный период времени, прежде чем страница достаточно "созреет" для выгрузки из памяти. Описанная последовательность событий показана на .
| алгоритм pfault /* обработка отказа системы защиты */ входная информация: адрес, по которому получен отказ выходная информация: отсутствует { найти область, запись в таблице страниц, дескриптор дис- кового блока, связанные с адресом, по которому получен отказ, заблокировать область; если (страница недоступна в памяти) перейти на out; если (бит копирования при записи не установлен) перейти на out; /* программная ошибка - сигнал */ если (счетчик ссылок на страничный блок > 1) { выделить новую физическую страницу; скопировать в нее содержимое старой страницы; уменьшить значение счетчика ссылок на старый стра- ничный блок; перенастроить запись таблицы страниц на новую физи- ческую страницу; } в противном случае /* убрать страницу, поскольку она * никем больше не используется */ { если (копия страницы имеется на устройстве выгрузки) освободить место на устройстве, разорвать связь со страницей; если (страница находится в хеш-очереди страниц) убрать страницу из хеш-очереди; } в записи таблицы страниц установить бит модификации, сбросить бит копирования при записи; пересчитать приоритет процесса; проверить, не поступали ли сигналы; out: снять блокировку с области; } |
Перед завершением программа обработки отказа системы защиты устанавливает биты модификации и защиты, но сбрасывает бит копирования при записи. Она пересчитывает приоритет процесса и проверяет, не поступали ли за время ее работы сигналы, предназначенные процессу, в точности повторяя то, что делается по завершении обработки отказа из-за недопустимости данных.
Рисунок 9.27. Взаимодействие отказа системы защиты и отказа из-за недоступности данных
Открытие поименованного канала
Поименованный канал - это файл, имеющий почти такую же семантику, как и непоименованный канал, за исключением того, что этому файлу соответствует запись в каталоге и обращение к нему производится по имени. Процессы открывают поименованные каналы так же, как и обычные файлы, и, следовательно, с помощью поименованных каналов могут взаимодействовать между собой даже процессы, не имеющие друг к другу близкого отношения. Поименованные каналы постоянно присутствуют в иерархии файловой системы (из которой они удаляются с помощью системной функции unlink), а непоименованные каналы являются временными: когда все процессы заканчивают работу с каналом, ядро отбирает назад его индекс.
Алгоритм открытия поименованного канала идентичен алгоритму открытия обычного файла. Однако, перед выходом из функции ядро увеличивает значения тех счетчиков в индексе, которые показывают количество процессов, открывших поименованный канал для чтения или записи. Процесс, открывающий поименованный канал для чтения, приостановит свое выполнение до тех пор, пока другой процесс не откроет поименованный канал для записи, и наоборот. Не имеет смысла открывать канал для чтения, если процесс не надеется получить данные; то же самое касается записи. В зависимости от того, открывает ли процесс поименованный канал для записи или для чтения, ядро возобновляет выполнение тех процессов, которые были приостановлены в ожидании процесса, записывающего в поименованный канал или считывающего данные из канала (соответственно).
Если процесс открывает поименованный канал для чтения, причем процесс, записывающий в канал, существует, открытие завершается. Или если процесс открывает поименованный файл с параметром "no delay", функция open возвращает управление немедленно, даже когда нет ни одного записывающего процесса. Во всех остальных случаях процесс приостанавливается до тех пор, пока записывающий процесс не откроет канал. Аналогичные правила действуют для процесса, открывающего канал для записи.
Отсоединение области от процесса
Ядро отсоединяет области при выполнении системных функций exec, exit и shmdt (отсоединить разделяемую память). При этом ядро корректирует соответствующую запись и разъединяет связь с физической памятью, делая недействительными связанные с областью регистры управления памятью (алгоритм detachreg, Рисунок 6.26). Механизм преобразования адресов после этого будет относиться уже к процессу, а не к области (как в алгоритме freereg). Ядро уменьшает значение счетчика ссылок на область и значение поля, описывающего размер процесса в записи таблицы процессов, в соответствии с размером области. Если значение счетчика становится равным 0 и если нет причины оставлять область без изменений (область не является областью разделяемой памяти или областью команд с признаками неотъемлемой части процесса, о чем будет идти речь в разделе 7.5), ядро освобождает область по алгоритму freereg. В противном случае ядро снимает с индекса и с области блокировку, установленную для того, чтобы предотвратить конкуренцию между параллельно выполняющимися процессами (), но оставляет область и ее ресурсы без изменений.

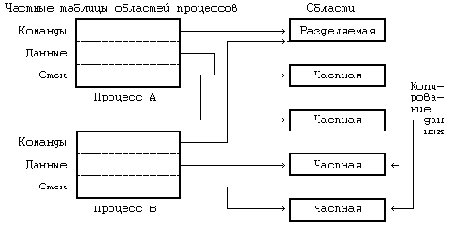

Рисунок 6.27. Копирование содержимого области
| алгоритм dupreg /* копирование содержимого существующей области */ входная информация: указатель на точку входа в таблице об- ластей выходная информация: указатель на область, являющуюся точ- ной копией существующей области { если (область разделяемая) /* в вызывающей программе счетчик ссылок на об- ласть будет увеличен, после чего будет испол- нен алгоритм attachreg */ возвратить (указатель на исходную область); выделить новую область (алгоритм allocreg); установить значения вспомогательных структур управления памятью в точном соответствии со значениями существую- щих структур исходной области; выделить для содержимого области физическую память; "скопировать" содержимое исходной области во вновь соз- данную область; возвратить (указатель на выделенную область); } |
Рисунок 6.28. Алгоритм копирования содержимого существующей области
ОЖИДАНИЕ ЗАВЕРШЕНИЯ ВЫПОЛНЕНИЯ ПРОЦЕССА
Процесс может синхронизировать продолжение своего выполнения с моментом завершения потомка, если воспользуется системной функцией wait. Синтаксис вызова функции: pid = wait(stat_addr);
где pid - значение кода идентификации (PID) прекратившего свое существование потомка, stat_addr - адрес переменной целого типа, в которую будет помещено возвращаемое функцией exit значение, в пространстве задачи.
| main() { int child;
if ((child = fork()) == 0) { printf("PID потомка %d\n",getpid()); pause(); /* приостанов выполнения до получения сигнала */ } /* родитель */ printf("PID потомка %d\n",child); exit(child); } |
Рисунок 7.15. Пример использования функции exit
Алгоритм функции wait приведен на . Ядро ведет поиск потомков процесса, прекративших существование, и в случае их отсутствия возвращает ошибку. Если потомок, прекративший существование, обнаружен, ядро передает его код идентификации и значение, возвращаемое через параметр функции exit, процессу, вызвавшему функцию wait. Таким образом, через параметр функции exit (status) завершающийся процесс может передавать различные значения, в закодированном виде содержащие информацию о причине завершения процесса, однако на практике этот параметр используется по назначению довольно редко. Ядро передает в соответствующие поля, принадлежащие пространству родительского процесса, накопленные значения продолжительности исполнения процесса-потомка в режиме ядра и в режиме задачи и, наконец, освобождает в таблице процессов место, которое в ней занимал прежде прекративший существование процесс. Это место будет предоставлено новому процессу.
Если процесс, выполняющий функцию wait, имеет потомков, продолжающих существование, он приостанавливается до получения ожидаемого сигнала. Ядро не возобновляет по своей инициативе процесс, приостановившийся с помощью функции wait: такой процесс может возобновиться только в случае получения сигнала. На все сигналы, кроме сигнала "гибель потомка", процесс реагирует ранее рассмотренным образом. Реакция процесса на сигнал "гибель потомка" проявляется по-разному в зависимости от обстоятельств:
Если пользователь запускает программу с параметром (то есть argc > 1), родительский процесс с помощью функции signal делает распоряжение игнорировать сигналы типа "гибель потомка". Предположим, что родительский процесс, выполняя функцию wait, приостановился еще до того, как его потомок произвел обращение к функции exit: когда процесс-потомок переходит к выполнению функции exit, он посылает своему родителю сигнал "гибель потомка"; родительский процесс возобновляется, поскольку он был приостановлен с приоритетом, допускающим прерывания. Когда так или иначе родительский процесс продолжит свое выполнение, он обнаружит, что сигнал сообщал о "гибели" потомка; однако, поскольку он игнорирует сигналы этого типа и не обрабатывает их, ядро удаляет из таблицы процессов запись, соответствующую прекратившему существование потомку, и продолжает выполнение функции wait так, словно сигнала и не было. Ядро выполняет эти действия всякий раз, когда родительский процесс получает сигнал типа "гибель потомка", до тех пор, пока цикл выполнения функции wait не будет завершен и пока не будет установлено, что у процесса больше потомков нет. Тогда функция wait возвращает значение, равное -1. Разница между двумя способами запуска программы состоит в том, что в первом случае процесс-родитель ждет завершения любого из потомков, в то время как во втором случае он ждет, пока завершатся все его потомки.
|
#include <signal.h> main(argc,argv) int argc; char *argv[]; { int i,ret_val,ret_code; if (argc >= 1) signal(SIGCLD,SIG_IGN); /* игнорировать гибель потомков */ for (i = 0; i < 15; i++) if (fork() == 0) { /* процесс-потомок */ printf("процесс-потомок %x\n",getpid()); exit(i); } ret_val = wait(&ret_code); printf("wait ret_val %x ret_code %x\n",ret_val,ret_code); } |
В ранних версиях системы UNIX функции exit и wait не использовали и не рассматривали сигнал типа "гибель потомка". Вместо посылки сигнала функция exit возобновляла выполнение родительского процесса. Если родительский процесс при выполнении функции wait приостановился, он возобновляется, находит потомка, прекратившего существование, и возвращает управление. В противном случае возобновления не происходит; процесс-родитель обнаружит "погибшего" потомка при следующем обращении к функции wait. Точно так же и процесс начальной загрузки (init) может приостановиться, используя функцию wait, и завершающиеся по exit процессы будут возобновлять его, если он имеет усыновленных потомков, прекращающих существование.
В такой реализации функций exit и wait имеется одна нерешенная проблема, связанная с тем, что процессы, прекратившие существование, нельзя убирать из системы до тех пор, пока их родитель не исполнит функцию wait. Если процесс создал множество потомков, но так и не исполнил функцию wait, может произойти переполнение таблицы процессов из-за наличия потомков, прекративших существование с помощью функции exit. В качестве примера рассмотрим текст программы планировщика процессов, приведенный на . Процесс производит считывание данных из файла стандартного ввода до тех пор, пока не будет обнаружен конец файла, создавая при каждом исполнении функции read нового потомка. Однако, процесс-родитель не дожидается завершения каждого потомка, поскольку он стремится запускать процессы на выполнение как можно быстрее, тем более, что может пройти довольно много времени, прежде чем процесс-потомок завершит свое выполнение. Если, обратившись к функции signal, процесс распорядился игнорировать сигналы типа "гибель потомка", ядро будет очищать записи, соответствующие прекратившим существование процессам, автоматически. Иначе в конечном итоге из-за таких процессов может произойти переполнение таблицы.
|
#include <signal.h> main(argc,argv) { char buf[256]; if (argc != 1) signal(SIGCLD,SIG_IGN); /* игнорировать гибель потомков */ while (read(0,buf,256)) if (fork() == 0) { /* здесь процесс-потомок обычно выполняет какие-то операции над буфером (buf) */ exit(0); } } |
Comments:
Copyright ©
Параметры диспетчеризации
В каждой записи таблицы процессов есть поле приоритета, используемое планировщиком процессов. Приоритет процесса в режиме задачи зависит от того, как этот процесс перед этим использовал ресурсы ЦП. Можно выделить два класса приоритетов процесса (): приоритеты выполнения в режиме ядра и приоритеты выполнения в режиме задачи. Каждый класс включает в себя ряд значений, с каждым значением логически ассоциирована некоторая очередь процессов. Приоритеты выполнения в режиме задачи оцениваются для процессов, выгруженных по возвращении из режима ядра в режим задачи, приоритеты выполнения в режиме ядра имеют смысл только в контексте алгоритма sleep. Приоритеты выполнения в режиме задачи имеют верхнее пороговое значение, приоритеты выполнения в режиме ядра имеют нижнее пороговое значение. Среди приоритетов выполнения в режиме ядра далее можно выделить высокие и низкие приоритеты: процессы с низким приоритетом возобновляются по получении сигнала, а процессы с высоким приоритетом продолжают оставаться в состоянии приостанова (см. ).
Пороговое значение между приоритетами выполнения в режимах ядра и задачи на отмечено двойной линией, проходящей между приоритетом ожидания завершения потомка (в режиме ядра) и нулевым приоритетом выполнения в режиме задачи. Приоритеты процесса подкачки, ожидания ввода-вывода, связанного с диском, ожидания буфера и индекса являются высокими, не допускающими прерывания системными приоритетами, с каждым из которых связана очередь из 1, 3, 2 и 1 процесса, соответственно, в то время как приоритеты ожидания ввода с терминала, вывода на терминал и завершения потомка являются низкими, допускающими прерывания системными приоритетами, с каждым из которых связана очередь из 4, 0 и 2 процессов, соответственно. На рисунке представлены также уровни приоритетов выполнения в режиме задачи ().
Ядро вычисляет приоритет процесса в следующих случаях:
Непосредственно перед переходом процесса в состояние приостанова ядро назначает ему приоритет исходя из причины приостанова. Приоритет не зависит от динамических характеристик процесса (продолжительности ввода-вывода или времени счета), напротив, это постоянная величина, жестко устанавливаемая в момент приостанова и зависящая только от причины перехода процесса в данное состояние. Процессы, приостановленные алгоритмами низкого уровня, имеют тенденцию порождать тем больше узких мест в системе, чем дольше они находятся в этом состоянии; поэтому им назначается более высокий приоритет по сравнению с остальными процессами. Например, процесс, приостановленный в ожидании завершения ввода-вывода, связанного с диском, имеет более высокий приоритет по сравнению с процессом, ожидающим освобождения буфера, по нескольким причинам. Прежде всего, у первого процесса уже есть буфер, поэтому не исключена возможность, что когда он возобновится, он успеет освободить и буфер, и другие ресурсы. Чем больше ресурсов свободно, тем меньше шансов для возникновения взаимной блокировки процессов. Системе не придется часто переключать контекст, благодаря чему сократится время реакции процесса и увеличится производительность системы. Во-вторых, буфер, освобождения которого ожидает процесс, может быть занят процессом, ожидающим в свою очередь завершения ввода-вывода. По завершении ввода-вывода будут возобновлены оба процесса, поскольку они были приостановлены по одному и тому же адресу. Если первым запустить на выполнение процесс, ожидающий освобождения буфера, он в любом случае снова приостановится до тех пор, пока буфер не будет освобожден; следовательно, его приоритет должен быть ниже. По возвращении процесса из режима ядра в режим задачи ядро вновь вычисляет приоритет процесса. Процесс мог до этого находиться в состоянии приостанова, изменив свой приоритет на приоритет выполнения в режиме ядра, поэтому при переходе процесса из режима ядра в режим задачи ему должен быть возвращен приоритет выполнения в режиме задачи. Кроме того, ядро "штрафует" выполняющийся процесс в пользу остальных процессов, отбирая используемые им ценные системные ресурсы. Приоритеты всех процессов в режиме задачи с интервалом в 1 секунду (в версии V) пересчитывает программа обработки прерываний по таймеру, побуждая тем самым ядро выполнять алгоритм планирования, чтобы не допустить монопольного использования ресурсов ЦП одним процессом.
Рисунок 8.2. Диапазон приоритетов процесса
В течение кванта времени таймер может послать процессу несколько прерываний; при каждом прерывании программа обработки прерываний по таймеру увеличивает значение, хранящееся в поле таблицы процессов, которое описывает продолжительность использования ресурсов центрального процессора (ИЦП). В версии V каждую секунду программа обработки прерываний переустанавливает значение этого поля, используя функцию полураспада (decay): decay(ИЦП) = ИЦП/2;
После этого программа пересчитывает приоритет каждого процесса, находящегося в состоянии "зарезервирован, но готов к выполнению", по формуле приоритет = (ИЦП/2) + (базовый уровень приоритета задачи)
где под "базовым уровнем приоритета задачи" понимается пороговое значение, расположенное между приоритетами выполнения в режимах ядра и задачи. Высокому приоритету планирования соответствует количественно низкое значение. Анализ функций пересчета продолжительности использования ресурсов ЦП и приоритета процесса показывает: чем ниже скорость полураспада значения ИЦП, тем медленнее приоритет процесса достигает значение базового уровня; поэтому процессы в состоянии "готовности к выполнению" имеют тенденцию занимать большое число уровней приоритетов.
Результатом ежесекундного пересчета приоритетов является перемещение процессов, находящихся в режиме задачи, от одной очереди к другой, как показано на . По сравнению с один процесс перешел из очереди, соответствующей уровню 1, в очередь, соответствующую нулевому уровню. В реальной системе все процессы, имеющие приоритеты выполнения в режиме задачи, поменяли бы свое местоположение в очередях. При этом следует указать на невозможность изменения приоритета процесса в режиме ядра, а также на невозможность пересечения пороговой черты процессами, выполняющимися в режиме задачи, до тех пор, пока они не обратятся к операционной системе и не перейдут в состояние приостанова.
Ядро стремится производить пересчет приоритетов всех активных процессов ежесекундно, однако интервал между моментами пересчета может слегка варьироваться. Если прерывание по таймеру поступило тогда, когда ядро исполняло критический отрезок программы (другими словами, в то время, когда приоритет работы ЦП был повышен, но, очевидно, не настолько, чтобы воспрепятствовать прерыванию данного типа), ядро не пересчитывает приоритеты, иначе ему пришлось бы надолго задержаться на критическом отрезке. Вместо этого ядро запоминает то, что ему следует произвести пересчет приоритетов, и делает это при первом же прерывании по таймеру, поступающем после снижения приоритета работы ЦП. Периодический пересчет приоритета процессов гарантирует проведение стратегии планирования, основанной на использовании кольцевого списка процессов, выполняющихся в режиме задачи. При этом конечно же ядро откликается на интерактивные запросы таких программ, как текстовые редакторы или программы форматного ввода: процессы, их реализующие, имеют высокий коэффициент простоя (отношение времени простоя к продолжительности использования ЦП) и поэтому естественно было бы повышать их приоритет, когда они готовы для выполнения (см. [Thompson 78], стр.1937). В других механизмах планирования квант времени, выделяемый процессу на работу с ресурсами ЦП, динамически изменяется в интервале между 0 и 1 сек. в зависимости от степени загрузки системы. При этом время реакции на запросы процессов может сократиться за счет того, что на ожидание момента запуска процессам уже не нужно отводить по целой секунде; однако, с другой стороны, ядру приходится чаще прибегать к переключению контекстов.
Рисунок 8.3. Переход процесса из одной очереди в другую
Переключение контекста

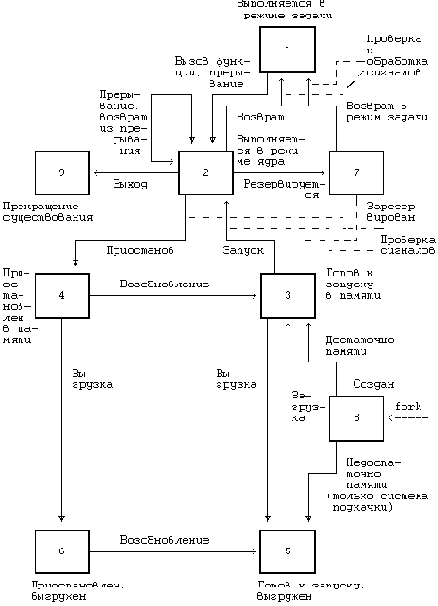

Если обратиться к диаграмме состояний процесса (), можно увидеть, что ядро разрешает производить переключение контекста в четырех случаях: когда процесс приостанавливает свое выполнение, когда он завершается, когда он возвращается после вызова системной функции в режим задачи, но не является наиболее подходящим для запуска, или когда он возвращается в режим задачи после завершения ядром обработки прерывания, но так же не является наиболее подходящим для запуска. Как уже было показано в , ядро поддерживает целостность и согласованность своих внутренних структур данных, запрещая произвольно переключать контекст. Прежде чем переключать контекст, ядро должно удостовериться в согласованности своих структур данных: то есть в том, что сделаны все необходимые корректировки, все очереди выстроены надлежащим образом, установлены соответствующие блокировки, позволяющие избежать вмешательства со стороны других процессов, что нет излишних блокировок и т.д. Например, если ядро выделяет буфер, считывает блок из файла и приостанавливает выполнение до завершения передачи данных с диска, оно оставляет буфер заблокированным, чтобы другие процессы не смогли обратиться к буферу. Но если процесс исполняет системную функцию link, ядро снимает блокировку с первого индекса перед тем, как снять ее со второго индекса, и тем самым предотвращает возникновение тупиковых ситуаций (взаимной блокировки).
Ядро выполняет переключение контекста по завершении системной функции exit, поскольку в этом случае больше ничего не остается делать. Кроме того, переключение контекста допускается, когда процесс приостанавливает свою работу, поскольку до момента возобновления может пройти немало времени, в течение которого могли бы выполняться другие процессы. Переключение контекста допускается и тогда, когда процесс не имеет преимуществ перед другими процессами при исполнении, с тем, чтобы обеспечить более справедливое планирование процессов: если по выходе процесса из системной функции или из прерывания обнаруживается, что существует еще один процесс, который имеет более высокий приоритет и ждет выполнения, то было бы несправедливо оставлять его в ожидании.
Процедура переключения контекста похожа на процедуры обработки прерываний и обращения к системным функциям, если не считать того, что ядро вместо предыдущего контекстного уровня текущего процесса восстанавливает контекстный уровень другого процесса. Причины, вызвавшие переключение контекста, при этом не имеют значения. На механизм переключения контекста не влияет и метод выбора следующего процесса для исполнения.
| 1. Принять решение относительно необходимости переклю- чения контекста и его допустимости в данный момент. 2. Сохранить контекст "прежнего" процесса. 3. Выбрать процесс, наиболее подходящий для исполнения, используя алгоритм диспетчеризации процессов, приве- денный в главе 8. 4. Восстановить его контекст. |
Текст программы, реализующей переключение контекста в системе UNIX, из всех программ операционной системы самый трудный для понимания, ибо при рассмотрении обращений к функциям создается впечатление, что они в одних случаях не возвращают управление, а в других - возникают непонятно откуда. Причиной этого является то, что ядро во многих системных реализациях сохраняет контекст процесса в одном месте программы, но продолжает работу, выполняя переключение контекста и алгоритмы диспетчеризации в контексте "прежнего" процесса. Когда позднее ядро восстанавливает контекст процесса, оно возобновляет его выполнение в соответствии с ранее сохраненным контекстом. Чтобы различать между собой те случаи, когда ядро восстанавливает контекст нового процесса, и когда оно продолжает исполнять ранее сохраненный контекст, можно варьировать значения, возвращаемые критическими функциями, или устанавливать искусственным образом текущее значение счетчика команд.
На приведена схема переключения контекста. Функция save_context сохраняет информацию о контексте исполняемого процесса и возвращает значение 1. Кроме всего прочего, ядро сохраняет текущее значение счетчика команд (в функции save_context) и значение 0 в нулевом регистре при выходе из функции. Ядро продолжает исполнять контекст "прежнего" процесса (A), выбирая для выполнения следующий процесс (B) и вызывая функцию resume_context для восстановления его контекста. После восстановления контекста система выполняет процесс B; прежний процесс (A) больше не исполняется, но он оставил после себя сохраненный контекст. Позже, когда будет выполняться переключение контекста, ядро снова изберет процесс A (если только, разумеется, он не был завершен). В результате восстановления контекста A ядро присвоит счетчику команд то значение, которое было сохранено процессом A ранее в функции save_context, и возвратит в регистре 0 значение 0. Ядро возобновляет выполнение процесса A из функции save_context, пусть даже при выполнении программы переключения контекста оно не добралось еще до функции resume_context. В конечном итоге, процесс A возвращается из функции save_context со значением 0 (в нулевом регистре) и возобновляет выполнение после строки комментария "возобновление выполнение процесса начинается отсюда".
| if (save_context()) /* сохранение контекста выполняющегося процесса */ { /* выбор следующего процесса для выполнения */ - - - resume_context(new_process); /* сюда программа не попадает ! */ } /* возобновление выполнение процесса начинается отсюда */ |
Пересечение точек монтирования в маршрутах поиска имен файлов
Давайте повторно рассмотрим поведение алгоритмов namei и iget в случаях, когда маршрут поиска файлов проходит через точку монтирования. Точку монтирования можно пересечь двумя способами: из файловой системы, где производится монтирование, в файловую систему, которая монтируется (в направлении от глобального корня к листу), и в обратном направлении. Эти способы иллюстрирует следующая последовательность команд shell'а. mount /dev/dsk1 /usr cd /usr/src/uts cd ../../..
По команде mount после выполнения некоторых логических проверок запускается системная функция mount, которая монтирует файловую систему в дисковом разделе с именем "/dev/dsk1" под управлением каталога "/usr". Первая из команд cd (сменить каталог) побуждает командный процессор shell вызвать системную функцию chdir, выполняя которую, ядро анализирует имя пути поиска, пересекающего точку монтирования в "/usr". Вторая из команд cd приводит к тому, что ядро анализирует имя пути поиска и пересекает точку монтирования в третьей компоненте ".." имени.

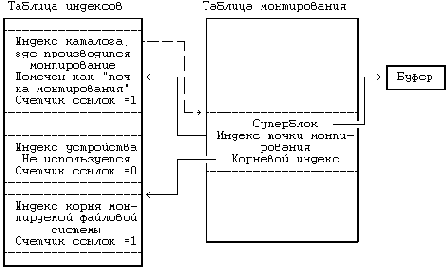

Рисунок 5.24. Структуры данных после монтирования
Для случая пересечения точки монтирования в направлении из файловой системы, где производится монтирование, в файловую систему, которая монтируется, рассмотрим модификацию алгоритма iget (), которая идентична версии алгоритма, приведенной на , почти во всем, за исключением того, что в данной модификации производится проверка, является ли индекс индексом точки монтирования. Если индекс имеет соответствующую пометку, ядро соглашается, что это индекс точки монтирования. Оно обнаруживает в таблице монтирования запись с указанным индексом точки монтирования и запоминает номер устройства монтируемой файловой системы. Затем, используя номер устройства и номер индекса корня, общего для всех файловых систем, ядро обращается к индексу корня монтируемого устройства и возвращает при выходе из функции этот индекс. В первом примере смены каталога ядро обращается к индексу каталога "/usr" из файловой системы, в которой производится монтирование, обнаруживает, что этот индекс имеет пометку "точка монтирования", находит в таблице монтирования индекс корня монтируемой файловой системы и обращается к этому индексу.
|
алгоритм iget входная информация: номер индекса в файловой системе выходная информация: заблокированный индекс { выполнить { если (индекс в индексном кеше) { если (индекс заблокирован) { приостановиться (до освобождения индекса); продолжить; /* цикл с условием продолжения */ } /* специальная обработка для точек монтирования */ если (индекс является индексом точки монтирования) { найти запись в таблице монтирования для точки мон- тирования; получить новый номер файловой системы из таблицы монтирования; использовать номер индекса корня для просмотра; продолжить; /* продолжение цикла */ } если (индекс в списке свободных индексов) убрать из списка свободных индексов; увеличить счетчик ссылок для индекса; | возвратить (индекс); } /* индекс отсутствует в индексном кеше */ убрать новый индекс из списка свободных индексов; сбросить номер индекса и файловой системы; убрать индекс из старой хеш-очереди, поместить в новую; считать индекс с диска (алгоритм bread); инициализировать индекс (например, установив счетчик ссылок в 1); возвратить (индекс); } } |
Для второго случая пересечения точки монтирования в направлении из файловой системы, которая монтируется, в файловую систему, где выполняется монтирование, рассмотрим модификацию алгоритма namei (). Она похожа на версию алгоритма, приведенную на . Однако, после обнаружения в каталоге номера индекса для данной компоненты пути поиска ядро проверяет, не указывает ли номер индекса на то, что это корневой индекс файловой системы. Если это так и если текущий рабочий индекс так же является корневым, а компонента пути поиска, в свою очередь, имеет имя "..", ядро идентифицирует индекс как точку монтирования. Оно находит в таблице монтирования запись, номер устройства в которой совпадает с номером устройства для последнего из найденных индексов, получает индекс для каталога, в котором производится монтирование, и продолжает поиск компоненты с именем "..", используя только что полученный индекс в качестве рабочего. В корне файловой системы, тем не менее, корневым каталогом является ".."
|
алгоритм namei /* превращение имени пути поиска в индекс */ входная информация: имя пути поиска выходная информация: заблокированный индекс { если (путь поиска берет начало с корня) рабочий индекс = индексу корня (алгоритм iget); в противном случае рабочий индекс = индексу текущего каталога (алгоритм iget); выполнить (пока путь поиска не кончился) { считать следующую компоненту имени пути поиска; проверить соответствие рабочего индекса каталогу и права доступа; если (рабочий индекс соответствует корню и компо- нента имени "..") продолжить; /* цикл с условием продолжения */ поиск компоненты: считать каталог (рабочий индекс), повторяя алго- ритмы bmap, bread и brelse; если (компонента соответствует записи в каталоге (рабочем индексе)) { получить номер индекса для совпавшей компонен- ты; если (найденный индекс является индексом кор- ня и рабочий индекс является индексом корня и имя компоненты "..") | { /* пересечение точки монтирования */ получить запись в таблице монтирования для рабочего индекса; освободить рабочий индекс (алгоритм iput); рабочий индекс = индексу точки монтирования; заблокировать индекс точки монтирования; увеличить значение счетчика ссылок на рабо- чий индекс; перейти к поиску компоненты (для ".."); } освободить рабочий индекс (алгоритм iput); рабочий индекс = индексу с новым номером (алгоритм iget); } в противном случае /* компонента отсутствует в каталоге */ возвратить (нет индекса); } возвратить (рабочий индекс); } |
В вышеприведенном примере (cd "../../..") предполагается, что в начале процесс имеет текущий каталог с именем "/usr/src/uts". Когда имя пути поиска подвергается анализу в алгоритме namei, начальным рабочим индексом является индекс текущего каталога. Ядро меняет текущий рабочий индекс на индекс каталога с именем "/usr/src" в результате расшифровки первой компоненты ".." в имени пути поиска. Затем ядро анализирует вторую компоненту ".." в имени пути поиска, находит корневой индекс смонтированной (перед этим) файловой системы - индекс каталога "usr" - и делает его рабочим индексом при анализе имени с помощью алгоритма namei. Наконец, оно расшифровывает третью компоненту ".." в имени пути поиска. Ядро обнаруживает, что номер индекса для ".." совпадает с номером корневого индекса, рабочим индексом является корневой индекс, а ".." является текущей компонентой имени пути поиска. Ядро находит запись в таблице монтирования, соответствующую точке монтирования "usr", освобождает текущий рабочий индекс (корень файловой системы, смонтированной в каталоге "usr") и назначает индекс точки монтирования (каталога "usr" в корневой файловой системе) в качестве нового рабочего индекса. Затем оно просматривает записи в каталоге точки монтирования "/usr" в поисках имени ".." и находит номер индекса для корня файловой системы ("/"). После этого системная функция chdir завершается как обычно, вызывающий процесс не обращает внимания на тот факт, что он пересек точку монтирования.
Перезапуск часов
В большинстве машин после получения прерывания по таймеру требуется программными средствами произвести перезапуск часов, чтобы они по прошествии интервала времени могли вновь прерывать работу процессора. Такие средства являются машинно-зависимыми и мы их рассматривать не будем.
ПЕРИФЕРИЙНЫЕ ПРОЦЕССОРЫ
Архитектура периферийной системы показана на . Цель такой конфигурации состоит в повышении общей производительности сети за счет перераспределения выполняемых процессов между центральным и периферийными процессорами. У каждого из периферийных процессоров нет в распоряжении других локальных периферийных устройств, кроме тех, которые ему нужны для связи с центральным процессором. Файловая система и все устройства находятся в распоряжении центрального процессора. Предположим, что все пользовательские процессы исполняются на периферийном процессоре и между периферийными процессорами не перемещаются; будучи однажды переданы процессору, они пребывают на нем до момента завершения. Периферийный процессор содержит облегченный вариант операционной системы, предназначенный для обработки локальных обращений к системе, управления прерываниями, распределения памяти, работы с сетевыми протоколами и с драйвером устройства связи с центральным процессором.
При инициализации системы на центральном процессоре ядро по линиям связи загружает на каждом из периферийных процессоров локальную операционную систему. Любой выполняемый на периферии процесс связан с процессом-спутником, принадлежащим центральному процессору (см. [Birrell 84]); когда процесс, протекающий на периферийном процессоре, вызывает системную функцию, которая нуждается в услугах исключительно центрального процессора, периферийный процесс связывается со своим спутником и запрос поступает на обработку на центральный процессор. Процесс-спутник исполняет системную функцию и посылает результаты обратно на периферийный процессор. Взаимоотношения периферийного процесса со своим спутником похожи на отношения клиента и сервера, подробно рассмотренные нами в : периферийный процесс выступает клиентом своего спутника, поддерживающего функции работы с файловой системой. При этом удаленный процесс-сервер имеет только одного клиента. В мы рассмотрим процессы-серверы, имеющие несколько клиентов.
Рисунок 13.2. Конфигурация периферийной системы
Рисунок 13.3. Форматы сообщений
Когда периферийный процесс вызывает системную функцию, которую можно обработать локально, ядру нет надобности посылать запрос процессу-спутнику. Так, например, в целях получения дополнительной памяти процесс может вызвать для локального исполнения функцию sbrk. Однако, если требуются услуги центрального процессора, например, чтобы открыть файл, ядро кодирует информацию о передаваемых вызванной функции параметрах и условиях выполнения процесса в некое сообщение, посылаемое процессу-спутнику (). Сообщение включает в себя признак, из которого следует, что системная функция выполняется процессом-спутником от имени клиента, передаваемые функции параметры и данные о среде выполнения процесса (например, пользовательский и групповой коды идентификации), которые для разных функций различны. Оставшаяся часть сообщения представляет собой данные переменной длины (например, составное имя файла или данные, предназначенные для записи функцией write).
Процесс-спутник ждет поступления запросов от периферийного процесса; при получении запроса он декодирует сообщение, определяет тип системной функции, исполняет ее и преобразует результаты в ответ, посылаемый периферийному процессу. Ответ, помимо результатов выполнения системной функции, включает в себя сообщение об ошибке (если она имела место), номер сигнала и массив данных переменной длины, содержащий, например, информацию, прочитанную из файла. Периферийный процесс приостанавливается до получения ответа, получив его, производит расшифровку и передает результаты пользователю. Такова общая схема обработки обращений к операционной системе; теперь перейдем к более детальному рассмотрению отдельных функций.
Для того, чтобы объяснить, каким образом работает периферийная система, рассмотрим ряд функций: getppid, open, write, fork, exit и signal. Функция getppid довольно проста, поскольку она связана с простыми формами запроса и ответа, которыми обмениваются периферийный и центральный процессоры. Ядро на периферийном процессоре формирует сообщение, имеющее признак, из которого следует, что запрашиваемой функцией является функция getppid, и посылает запрос центральному процессору. Процесс-спутник на центральном процессоре читает сообщение с периферийного процессора, расшифровывает тип системной функции, исполняет ее и получает идентификатор своего родителя. Затем он формирует ответ и передает его периферийному процессу, находящемуся в состоянии ожидания на другом конце линии связи. Когда периферийный процессор получает ответ, он передает его процессу, вызвавшему системную функцию getppid. Если же периферийный процесс хранит данные (такие, как идентификатор процесса-родителя) в локальной памяти, ему вообще не придется связываться со своим спутником.
Если производится обращение к системной функции open, периферийный процесс посылает своему спутнику соответствующее сообщение, которое включает имя файла и другие параметры. В случае успеха процесс-спутник выделяет индекс и точку входа в таблицу файлов, отводит запись в таблице пользовательских дескрипторов файла в своем пространстве и возвращает дескриптор файла периферийному процессу. Все это время на другом конце линии связи периферийный процесс ждет ответа. У него в распоряжении нет никаких структур, которые хранили бы информацию об открываемом файле; возвращаемый функцией open дескриптор представляет собой указатель на запись в таблице пользовательских дескрипторов файла, принадлежащей процессу-спутнику. Результаты выполнения функции показаны на .
Рисунок 13.4. Вызов функции open из периферийного процесса
Если производится обращение к системной функции write, периферийный процессор формирует сообщение, состоящее из признака функции write, дескриптора файла и объема записываемых данных. Затем из пространства периферийного процесса он по линии связи копирует данные процессу-спутнику. Процесс-спутник расшифровывает полученное сообщение, читает данные из линии связи и записывает их в соответствующий файл (в качестве указателя на индекс которого и запись о котором в таблице файлов используется содержащийся в сообщении дескриптор); все указанные действия выполняются на центральном процессоре. По окончании работы процесс-спутник передает периферийному процессу посылку, подтверждающую прием сообщения и содержащую количество байт данных, успешно переписанных в файл. Операция read выполняется аналогично; спутник информирует периферийный процесс о количестве реально прочитанных байт (в случае чтения данных с терминала или из канала это количество не всегда совпадает с количеством, указанным в запросе). Для выполнения как той, так и другой функции может потребоваться многократная пересылка информационных сообщений по сети, что определяется объемом пересылаемых данных и размерами сетевых пакетов.
Единственной функцией, требующей внесения изменений при работе на центральном процессоре, является системная функция fork. Когда процесс исполняет эту функцию на ЦП, ядро выбирает для него периферийный процессор и посылает сообщение специальному процессу -серверу, информируя последний о том, что собирается приступить к выгрузке текущего процесса. Предполагая, что сервер принял запрос, ядро с помощью функции fork создает новый периферийный процесс, выделяя запись в таблице процессов и адресное пространство. Центральный процессор выгружает копию процесса, вызвавшего функцию fork, на периферийный процессор, затирая только что выделенное адресное пространство, порождает локальный спутник для связи с новым периферийным процессом и посылает на периферию сообщение о необходимости инициализации счетчика команд для нового процесса. Процесс-спутник (на ЦП) является потомком процесса, вызвавшего функцию fork; периферийный процесс с технической точки зрения выступает потомком процесса-сервера, но по логике он является потомком процесса, вызвавшего функцию fork. Процесс-сервер не имеет логической связи с потомком по завершении функции fork; единственная задача сервера состоит в оказании помощи при выгрузке потомка. Из-за сильной связи между компонентами системы (периферийные процессоры не располагают автономией) периферийный процесс и процесс-спутник имеют один и тот же код идентификации. Взаимосвязь между процессами показана на : непрерывной линией показана связь типа "родитель-потомок", пунктиром - связь между равноправными партнерами.
Рисунок 13.5. Выполнение функции fork на центральном процессоре
Когда процесс исполняет функцию fork на периферийном процессоре, он посылает сообщение своему спутнику на ЦП, который и исполняет после этого всю вышеописанную последовательность действий. Спутник выбирает новый периферийный процессор и делает необходимые приготовления к выгрузке образа старого процесса: посылает периферийному процессу-родителю запрос на чтение его образа, в ответ на который на другом конце канала связи начинается передача запрашиваемых данных. Спутник считывает передаваемый образ и переписывает его периферийному потомку. Когда выгрузка образа заканчивается, процесс-спутник исполняет функцию fork, создавая своего потомка на ЦП, и передает значение счетчика команд периферийному потомку, чтобы последний знал, с какого адреса начинать выполнение. Очевидно, было бы лучше, если бы потомок процесса-спутника назначался периферийному потомку в качестве родителя, однако в нашем случае порожденные процессы получают возможность выполняться и на других периферийных процессорах, а не только на том, на котором они созданы. Взаимосвязь между процессами по завершении функции fork показана на . Когда периферийный процесс завершает свою работу, он посылает соответствующее сообщение процессу-спутнику и тот тоже завершается. От процесса-спутника инициатива завершения работы исходить не может.
Рисунок 13.6. Выполнение функции fork на периферийном процессоре
И в многопроцессорной, и в однопроцессорной системах процесс должен реагировать на сигналы одинаково: процесс либо завершает выполнение системной функции до проверки сигналов, либо, напротив, получив сигнал, незамедлительно выходит из состояния приостанова и резко прерывает работу системной функции, если это согласуется с приоритетом, с которым он был приостановлен. Поскольку процесс-спутник выполняет системные функции от имени периферийного процесса, он должен реагировать на сигналы, согласуя свои действия с последним. Если в однопроцессорной системе сигнал заставляет процесс завершить выполнение функции аварийно, процессу-спутнику в многопроцессорной системе следует вести себя тем же образом. То же самое можно сказать и о том случае, когда сигнал побуждает процесс к завершению своей работы с помощью функции exit: периферийный процесс завершается и посылает соответствующее сообщение процессу-спутнику, который, разумеется, тоже завершается.
Когда периферийный процесс вызывает системную функцию signal, он сохраняет текущую информацию в локальных таблицах и посылает сообщение своему спутнику, информируя его о том, следует ли указанный сигнал принимать или же игнорировать. Процессу-спутнику безразлично, выполнять ли перехват сигнала или действие по умолчанию. Реакция процесса на сигнал зависит от трех факторов (): поступает ли сигнал во время выполнения процессом системной функции, сделано ли с помощью функции signal указание об игнорировании сигнала, возникает ли сигнал на этом же периферийном процессоре или на каком-то другом. Перейдем к рассмотрению различных возможностей.
|
алгоритм sighandle /* алгоритм обработки сигналов */ входная информация: отсутствует выходная информация: отсутствует { если (текущий процесс является чьим-то спутником или имеет прототипа) { если (сигнал игнорируется) вернуть управление; если (сигнал поступил во время выполнения системной функции) поставить сигнал перед процессом-спутником; в противном случае послать сообщение о сигнале периферийному процес- су; } в противном случае /* периферийный процесс */ { /* поступил ли сигнал во время выполнения системной * функции или нет */ послать сигнал процессу-спутнику; } } алгоритм satellite_end_of_syscall /* завершение систем- * ной функции, выз- * ванной периферийным * процессом */ входная информация: отсутствует выходная информация: отсутствует { если (во время выполнения системной функции поступило прерывание) послать периферийному процессу сообщение о прерыва- нии, сигнал; в противном случае /* выполнение системной функции не * прерывалось */ послать ответ: включить флаг, показывающий поступле- ние сигнала; } |
Рисунок 13.7. Обработка сигналов в периферийной системе
Допустим, что периферийный процесс приостановил свою работу на то время, пока процесс-спутник исполняет системную функцию от его имени. Если сигнал возникает в другом месте, процесс-спутник обнаруживает его раньше, чем периферийный процесс. Возможны три случая.
Если в ожидании некоторого события процесс-спутник не переходил в состояние приостанова, из которого он вышел бы по получении сигнала, он выполняет системную функцию до конца, посылает результаты выполнения периферийному процессу и показывает, какой из сигналов им был получен. Если процесс сделал указание об игнорировании сигнала данного типа, спутник продолжает следовать алгоритму выполнения системной функции, не выходя из состояния приостанова по longjmp. В ответе, посылаемом периферийному процессу, сообщение о получении сигнала будет отсутствовать. Если по получении сигнала процесс-спутник прерывает выполнение системной функции (по longjmp), он информирует об этом периферийный процесс и сообщает ему номер сигнала.
Периферийный процесс ищет в поступившем ответе сведения о получении сигналов и в случае обнаружения таковых производит обработку сигналов перед выходом из системной функции. Таким образом, поведение процесса в многопроцессорной системе в точности соответствует его поведению в однопроцессорной системе: он или завершает свою работу, не выходя из режима ядра, или обращается к пользовательской функции обработки сигнала, или игнорирует сигнал и успешно завершает выполнение системной функции.
Рисунок 13.8. Прерывание во время выполнения системной функции
Предположим, например, что периферийный процесс вызывает функцию чтения с терминала, связанного с центральным процессором, и приостанавливает свою работу на время выполнения функции процессом-спутником (). Если пользователь нажимает клавишу прерывания (break), ядро ЦП посылает процессу-спутнику соответствующий сигнал. Если спутник находился в состоянии приостанова в ожидании ввода с терминала порции данных, он немедленно выходит из этого состояния и прекращает выполнение функции read. В своем ответе на запрос периферийного процесса спутник сообщает код ошибки и номер сигнала, соответствующий прерыванию. Периферийный процесс анализирует ответ и, поскольку в сообщении говорится о поступлении сигнала прерывания, отправляет сигнал самому себе. Перед выходом из функции read периферийное ядро осуществляет проверку поступления сигналов, обнаруживает сигнал прерывания, поступивший от процесса-спутника, и обрабатывает его обычным порядком. Если в результате получения сигнала прерывания периферийный процесс завершает свою работу с помощью функции exit, данная функция берет на себя заботу об уничтожении процесса-спутника. Если периферийный процесс перехватывает сигналы о прерывании, он вызывает пользовательскую функцию обработки сигналов и по выходе из функции read возвращает пользователю код ошибки. С другой стороны, если спутник исполняет от имени периферийного процесса системную функцию stat, он не будет прерывать ее выполнение при получении сигнала (функции stat гарантирован выход из любого приостанова, поскольку для нее время ожидания ресурса ограничено). Спутник доводит выполнение функции до конца и возвращает периферийному процессу номер сигнала. Периферийный процесс посылает сигнал самому себе и получает его на выходе из системной функции.
Если сигнал возник на периферийном процессоре во время выполнения системной функции, периферийный процесс будет находиться в неведении относительно того, вернется ли к нему вскоре управление от процесса-спутника или же последний перейдет в состояние приостанова на неопределенное время. Периферийный процесс посылает спутнику специальное сообщение, информируя его о возникновении сигнала. Ядро на ЦП расшифровывает сообщение и посылает сигнал спутнику, реакция которого на получение сигнала описана в предыдущих параграфах (аварийное завершение выполнения функции или доведение его до конца). Периферийный процесс не может послать сообщение спутнику непосредственно, поскольку спутник занят исполнением системной функции и не считывает данные из линии связи.
Если обратиться к примеру с функцией read, следует отметить, что периферийный процесс не имеет представления о том, ждет ли его спутник ввода данных с терминала или же выполняет другие действия. Периферийный процесс посылает спутнику сообщение о сигнале: если спутник находится в состоянии приостанова с приоритетом, допускающим прерывания, он немедленно выходит из этого состояния и прекращает выполнение системной функции; в противном случае выполнение функции доводится до успешного завершения.
Рассмотрим, наконец, случай поступления сигнала во время, не связанное с выполнением системной функции. Если сигнал возник на другом процессоре, спутник получает его первым и посылает сообщение о сигнале периферийному процессу, независимо от того, касается ли этот сигнал периферийного процесса или нет. Периферийное ядро расшифровывает сообщение и посылает сигнал процессу, который реагирует на него обычным порядком. Если сигнал возник на периферийном процессоре, процесс выполняет стандартные действия, не прибегая к услугам своего спутника.
Когда периферийный процесс посылает сигнал другим периферийным процессам, он кодирует сообщение о вызове функции kill и посылает его процессу-спутнику, который исполняет вызываемую функцию локально. Если часть процессов, для которых предназначен сигнал, имеет местонахождение на других периферийных процессорах, сигнал получат (и прореагируют на его получение вышеописанным образом) их спутники.
Comments:
Copyright ©
Планирование на основе справедливого раздела
Вышеописанный алгоритм планирования не видит никакой разницы между пользователями различных классов (категорий). Другими словами, невозможно выделить определенной совокупности процессов, например, половину сеанса работы с ЦП. Тем не менее, такая возможность имеет важное значение для организации работы в условиях вычислительного центра, где группа пользователей может пожелать купить только половину машинного времени на гарантированной основе и с гарантированным уровнем реакции. Здесь мы рассмотрим схему, именуемую "Планированием на основе справедливого раздела" (Fair Share Scheduler) и реализованную на вычислительном центре Indian Hill фирмы AT&T Bell Laboratories [Henry 84].
Принцип "планирования на основе справедливого раздела" состоит в делении совокупности пользователей на группы, являющиеся объектами ограничений, накладываемых обычным планировщиком на обработку процессов из каждой группы. При этом система выделяет время ЦП пропорционально числу групп, вне зависимости от того, сколько процессов выполняется в группе. Пусть, например, в системе имеются четыре планируемые группы, каждая из которых загружает ЦП на 25% и содержит, соответственно, 1, 2, 3 и 4 процесса, реализующих счетные задачи, которые никогда по своей воле не уступят ЦП. При условии, что в системе больше нет никаких других процессов, каждый процесс при использовании традиционного алгоритма планирования получил бы 10% времени ЦП (поскольку всего процессов 10 и между ними не делается никаких различий). При использовании алгоритма планирования на основе справедливого раздела процесс из первой группы получит в два раза больше времени ЦП по сравнению с каждым процессом из второй группы, в 3 раза больше по сравнению с каждым процессом из третьей группы и в 4 раза больше по сравнению с каждым процессом из четвертой. В этом примере всем процессам в группе выделяется равное время, поскольку продолжительность цикла, реализуемого каждым процессом, заранее не установлена.
Реализация этой схемы довольно проста, что и делает ее привлекательной. В формуле расчета приоритета процесса появляется еще один термин - "приоритет группы справедливого раздела". В пространстве процесса также появляется новое поле, описывающее продолжительность ИЦП на основе справедливого раздела, общую для всех процессов из группы. Программа обработки прерываний по таймеру увеличивает значение этого поля для текущего процесса и ежесекундно пересчитывает значения соответствующих полей для всех процессов в системе. Новая компонента формулы вычисления приоритета процесса представляет собой нормализованное значение ИЦП для каждой группы. Чем больше процессорного времени выделяется процессам группы, тем выше значение этого показателя и ниже приоритет.
В качестве примера рассмотрим две группы процессов (), в одной из которых один процесс (A), в другой - два (B и C). Предположим, что ядро первым запустило на выполнение процесс A, в течение секунды увеличивая соответствующие этому процессу значения полей, описывающих индивидуальное и групповое ИЦП. В результате пересчета приоритетов по истечении секунды процессы B и C будут иметь наивысшие приоритеты. Допустим, что ядро выбирает на выполнение процесс B. В течение следующей секунды значение поля ИЦП для процесса B поднимается до 60, точно такое же значение принимает поле группового ИЦП для процессов B и C. Таким образом, по истечении второй секунды процесс C получит приоритет, равный 75 (сравните с ), и ядро запустит на выполнение процесс A с приоритетом 74. Дальнейшие действия можно проследить на рисунке: ядро по очереди запускает процессы A, B, A, C, A, B и т.д.
ПЛАНИРОВАНИЕ ВЫПОЛНЕНИЯ ПРОЦЕССОВ
Планировщик процессов в системе UNIX принадлежит к общему классу планировщиков, работающих по принципу "карусели с многоуровневой обратной связью". В соответствии с этим принципом ядро предоставляет процессу ресурсы ЦП на квант времени, по истечении которого выгружает этот процесс и возвращает его в одну из нескольких очередей, регулируемых приоритетами. Прежде чем процесс завершится, ему может потребоваться множество раз пройти через цикл с обратной связью. Когда ядро выполняет переключение контекста и восстанавливает контекст процесса, процесс возобновляет выполнение с точки приостанова.
Поддержание времени в системе
Ядро увеличивает показание системных часов при каждом прерывании по таймеру, измеряя время в таймерных тиках от момента загрузки системы. Это значение возвращается процессу через системную функцию time и дает возможность определять общее время выполнения процесса. Время первоначального запуска процесса сохраняется ядром в адресном пространстве процесса при исполнении системной функции fork, в момент завершения процесса это значение вычитается из текущего времени, результат вычитания и составляет реальное время выполнения процесса. В другой переменной таймера, устанавливаемой с помощью системной функции stime и корректируемой раз в секунду, хранится календарное время.
Comments:
Copyright ©
ПОДКАЧКА ПО ЗАПРОСУ
Алгоритм подкачки страниц памяти поддерживается на машинах со страничной организацией памяти и с ЦП, имеющим прерываемые команды (). В системах с подкачкой страниц отсутствуют ограничения на размер процесса, связанные с объемом доступной физической памяти. Например, в машинах с объемом физической памяти 1 и 2 Мбайта могут исполняться процессы размером 4 или 5 Мбайт. Ограничение на виртуальный размер процесса, связанное с объемом адресуемой виртуальной памяти, остается в силе и здесь. Поскольку процесс может не поместиться в физической памяти, ядру приходится динамически загружать в память отдельные его части и исполнять их, несмотря на отсутствие остальных частей. В механизме подкачки страниц все открыто для пользовательских программ, за исключением разрешенного процессу виртуального размера.
Процессы стремятся исполнять команды небольшими порциями, которые именуются программными циклами или подпрограммами, используемые ими указатели группируются в небольшие поднаборы, располагаемые в информационном пространстве процесса. В этом состоит суть так называемого принципа "локальности". Деннингом [Denning 68] было сформулировано понятие рабочего множества процесса как совокупности страниц, использованных процессом в последних n ссылках на адресное пространство памяти; число n называется окном рабочего множества. Поскольку рабочее множество процесса является частью от целого, в основной памяти может поместиться больше процессов по сравнению с теми системами, где управление памятью базируется на подкачке процессов, что в конечном итоге приводит к увеличению производительности системы. Когда процесс обращается к странице, отсутствующей в его рабочем множестве, возникает ошибка, при обработке которой ядро корректирует рабочее множество процесса, в случае необходимости подкачивая страницы с внешнего устройства.
На приведена последовательность используемых процессом указателей страниц, описывающих рабочие множества с окнами различных размеров при условии соблюдения алгоритма замещения "стариков" (замещения страниц путем откачки тех, к которым наиболее долго не было обращений). По мере выполнения процесса его рабочее множество видоизменяется в соответствии с используемыми процессом указателями страниц; увеличение размера окна влечет за собой увеличение рабочего множества и, с другой стороны, сокращение числа ошибок в выполнении процесса. Использование неизменного рабочего множества не практикуется, поскольку запоминание очередности следования указателей страниц потребовало бы слишком больших затрат. Приблизительное соответствие между изменяемым рабочим множеством и пространством процесса достигается путем установки бита упоминания (reference bit) при обращении к странице памяти, а также периодическим опросом указателей страниц. Если на страницу была сделана ссылка, эта страница включается в рабочее множество; в противном случае она "дозревает" в памяти в ожидании своей очереди.
В случае возникновения ошибки из-за обращения к странице, отсутствующей в рабочем множестве, ядро приостанавливает выполнение процесса до тех пор, пока страница не будет считана в память и не станет доступной процессу. Когда страница будет загружена, процесс перезапустит ту команду, на которой выполнение процесса было приостановлено из-за ошибки. Таким образом, работа подсистемы замещения страниц распадается на две части: откачка редко используемых страниц на устройство выгрузки и обработка ошибок из-за отсутствия нужной страницы. Такое общее толкование механизма замещения страниц, конечно же, выходит за пределы одной конкретной системы. Оставшуюся часть главы мы посвятим более детальному рассмотрению особенностей реализации этого механизма в версии V системы UNIX.
Построение профиля
Построение профиля ядра включает в себя измерение продолжительности выполнения системы в режиме задачи против режима ядра, а также продолжительности выполнения отдельных процедур ядра. Драйвер параметров ядра следит за относительной эффективностью работы модулей ядра, замеряя параметры работы системы в момент прерывания по таймеру. Драйвер параметров имеет список адресов ядра (главным образом, функций ядра); эти адреса ранее были загружены процессом путем обращения к драйверу параметров. Если построение профиля ядра возможно, программа обработки прерывания по таймеру запускает подпрограмму обработки прерываний, принадлежащую драйверу параметров, которая определяет, в каком из режимов - ядра или задачи - работал процессор в момент прерывания. Если процессор работал в режиме задачи, система построения профиля увеличивает значение параметра, описывающего продолжительность выполнения в режиме задачи, если же процессор работал в режиме ядра, система увеличивает значение внутреннего счетчика, соответствующего счетчику команд. Пользовательские процессы могут обращаться к драйверу параметров, чтобы получить значения параметров ядра и различную статистическую информацию.
Рисунок 8.11. Адреса некоторых алгоритмов ядра
На приведены гипотетические адреса некоторых процедур ядра. Пусть в результате 10 измерений, проведенных в моменты поступления прерываний по таймеру, были получены следующие значения счетчика команд: 110, 330, 145, адрес в пространстве задачи, 125, 440, 130, 320, адрес в пространстве задачи и 104. Ядро сохранит при этом те значения, которые показаны на рисунке. Анализ этих значений показывает, что система провела 20% своего времени в режиме задачи (user) и 50% времени потратила на выполнение алгоритма bread в режиме ядра.
Если измерение параметров ядра выполняется в течение длительного периода времени, результаты измерений приближаются к истинной картине использования системных ресурсов. Тем не менее, описываемый механизм не учитывает время, потраченное на обработку прерываний по таймеру и выполнение процедур, блокирующих поступление прерываний данного типа, поскольку таймер не может прерывать выполнение критических отрезков программ и, таким образом, не может в это время обращаться к подпрограмме обработки прерываний драйвера параметров. В этом недостаток описываемого механизма, ибо критические отрезки программ ядра чаще всего наиболее важны для измерений. Следовательно, результаты измерения параметров ядра содержат определенную долю приблизительности. Уайнбергер [Weinberger 84] описал механизм включения счетчиков в главных блоках программы, таких как "if-then" и "else", с целью повышения точности измерения частоты их выполнения. Однако, данный механизм увеличивает время счета программ на 50-200%, поэтому его использование в качестве постоянного механизма измерения параметров ядра нельзя признать рациональным.
На пользовательском уровне для измерения параметров выполнения процессов можно использовать системную функцию profil: profil(buff,bufsize,offset,scale);
где buff - адрес массива в пространстве задачи, bufsize - размер массива, offset - виртуальный адрес подпрограммы пользователя (обычно, первой по счету), scale - способ отображения виртуальных адресов задачи на адрес массива. Ядро трактует аргумент "scale" как двоичную дробь с фиксированной точкой слева. Так, например, значение аргумента в шестнадцатиричной системе счисления, равное Oxffff, соответствует однозначному отображению счетчика команд на адреса массива, значение, равное Ox7fff, соответствует размещению в одном слове массива buff двух адресов программы, Ox3fff - четырех адресов программы и т.д. Ядро хранит параметры, передаваемые при вызове системной функции, в пространстве процесса. Если таймер прерывает выполнение процесса тогда, когда он находится в режиме задачи, программа обработки прерываний проверяет значение счетчика команд в момент прерывания, сравнивает его со значением аргумента offset и увеличивает содержимое ячейки памяти, адрес которой является функцией от bufsize и scale.
Рассмотрим в качестве примера программу, приведенную на Рисунке 8.12, измеряющую продолжительность выполнения функций f и g. Сначала процесс, используя системную функцию signal, делает указание при получении сигнала о прерывании вызывать функцию theend, затем он вычисляет диапазон адресов программы, в пределах которых будет производиться измерение продолжительности (начиная с адреса функции main и кончая адресом функции theend), и, наконец, запускает функцию profil, сообщая ядру о том, что он собирается начать измерение. В результате выполнения программы в течение 10 секунд на несильно загруженной машине AT&T 3B20 были получены данные, представленные на Рисунке 8.13. Адрес функции f превышает адрес начала профилирования на 204 байта; поскольку текст функции f имеет размер 12 байт, а размер целого числа в машине AT&T 3B20 равен 4 байтам, адреса функции f отображаются на элементы массива buf с номерами 51, 52 и 53. По такому же принципу адреса функции g отображаются на элементы buf c номерами 54, 55 и 56. Элементы buf с номерами 46, 48 и 49 предназначены для адресов, принадлежащих циклу функции main. В обычном случае диапазон адресов, в пределах которого выполняется измерение параметров, определяется в результате обращения к таблице идентификаторов для данной программы, где указываются адреса программных секций. Пользователи сторонятся функции profil из-за того, что она кажется им слишком сложной; вместо нее они используют при компиляции программ на языке Си параметр, сообщающий компилятору о необходимости сгенерировать код, следящий за ходом выполнения процессов.
| #include <signal.h> int buffer[4096]; main() { int offset,endof,scale,eff,gee,text; extern theend(),f(),g(); signal(SIGINT,theend); endof = (int) theend; offset = (int) main; /* вычисляется количество слов в тексте программы */ text = (endof - offset + sizeof(int) - 1)/sizeof(int); scale = Oxffff; printf ("смещение до начала %d до конца %d длина текста %d\n", offset,endof,text); eff = (int) f; gee = (int) g; printf("f %d g %d fdiff %d gdiff %d\n",eff,gee, eff-offset,gee-offset); profil(buffer,sizeof(int)*text,offset,scale); for (;;) { f(); g(); } } f() { } g() { } theend() { int i; for (i = 0; i < 4096; i++) if (buffer[i]) printf("buf[%d] = %d\n",i,buffer[i]); exit(); } |
| смещение до начала 212 до конца 440 длина текста 57 f 416 g 428 fdiff 204 gdiff 216 buf[46] = 50 buf[48] = 8585216 buf[49] = 151 buf[51] = 12189799 buf[53] = 65 buf[54] = 10682455 buf[56] = 67 |
Посылка сигналов процессами
Для посылки сигналов процессы используют системную функцию kill. Синтаксис вызова функции: kill(pid,signum)
где в pid указывается адресат посылаемого сигнала (область действия сигнала), а в signum - номер посылаемого сигнала. Связь между значением pid и совокупностью выполняющихся процессов следующая:
Если pid - положительное целое число, ядро посылает сигнал процессу с идентификатором pid. Если значение pid равно 0, сигнал посылается всем процессам, входящим в одну группу с процессом, вызвавшим функцию kill. Если значение pid равно -1, сигнал посылается всем процессам, у которых реальный код идентификации пользователя совпадает с тем, под которым исполняется процесс, вызвавший функцию kill (об этих кодах более подробно см. в ). Если процесс, пославший сигнал, исполняется под кодом идентификации суперпользователя, сигнал рассылается всем процессам, кроме процессов с идентификаторами 0 и 1. Если pid - отрицательное целое число, но не -1, сигнал посылается всем процессам, входящим в группу с номером, равным абсолютному значению pid.
Во всех случаях, если процесс, пославший сигнал, исполняется под кодом идентификации пользователя, не являющегося суперпользователем, или если коды идентификации пользователя (реальный и исполнительный) у этого процесса не совпадают с соответствующими кодами процесса, принимающего сигнал, kill завершается неудачно.
В программе, приведенной на , главный процесс сбрасывает установленное ранее значение номера группы и порождает 10 новых процессов. При рождении каждый процесс-потомок наследует номер группы процессов своего родителя, однако, процессы, созданные в нечетных итерациях цикла, сбрасывают это значение. Системные функции getpid и getpgrp возвращают значения кода идентификации выполняемого процесса и номера группы, в которую он входит, а функция pause приостанавливает выполнение процесса до момента получения сигнала. В конечном итоге родительский процесс запускает функцию kill и посылает сигнал о прерывании всем процессам, входящим в одну с ним группу. Ядро посылает сигнал пяти "четным" процессам, не сбросившим унаследованное значение номера группы, при этом пять "нечетных" процессов продолжают свое выполнение.
| #include <signal.h> main() { register int i;
setpgrp(); for (i = 0; i < 10; i++) { if (fork() == 0) { /* порожденный процесс */ if (i & 1) setpgrp(); printf("pid = %d pgrp = %d\n",getpid(),getpgrp()); pause(); /* системная функция приостанова вы- полнения */ } } kill(0,SIGINT); } |
Рисунок 7.13. Пример использования функции setpgrp
(*) Использование сигналов в некоторых обстоятельствах позволяет обнаружить ошибки при выполнении программ, не проверяющих код завершения вызываемых системных функций (сообщил Д.Ричи).
Comments:
Copyright ©
ПОТОКИ
Схема реализации драйверов устройств, хотя и отвечает заложенным требованиям, страдает некоторыми недостатками, которые с годами стали заметнее. Разные драйверы имеют тенденцию дублировать свои функции, в частности драйверы, которые реализуют сетевые протоколы и которые обычно включают в себя секцию управления устройством и секцию протокола. Несмотря на то, что секция протокола должна быть общей для всех сетевых устройств, на практике это не так, поскольку ядро не имеет адекватных механизмов для общего использования. Например, символьные списки могли бы быть полезными благодаря своим возможностям в буферизации, но они требуют больших затрат ресурсов на посимвольную обработку. Попытки обойти этот механизм, чтобы повысить производительность системы, привели к нарушению модульности подсистемы управления вводом-выводом. Отсутствие общности на уровне драйверов распространяется вплоть до уровня команд пользователя, на котором несколько команд могут выполнять общие логические функции, но различными средствами. Еще один недостаток построения драйверов заключается в том, что сетевые протоколы требуют использования средства, подобного строковому интерфейсу, в котором каждая дисциплина реализует одну из частей протокола и составные части соединяются гибким образом. Однако, соединить традиционные строковые интерфейсы довольно трудно.
Ричи недавно разработал схему, получившую название "потоки" (streams), для повышения модульности и гибкости подсистемы управления вводом-выводом. Нижеследующее описание основывается на его работе [Ritchie 84b], хотя реализация этой схемы в версии V слегка отличается. Поток представляет собой полнодуплексную связь между процессом и драйвером устройства. Он состоит из совокупности линейно связанных между собой пар очередей, каждая из которых (пара) включает одну очередь для ввода и другую - для вывода. Когда процесс записывает данные в поток, ядро посылает данные в очереди для вывода; когда драйвер устройства получает входные данные, он пересылает их в очереди для ввода к процессу, производящему чтение. Очереди обмениваются сообщениями с соседними очередями, используя четко определенный интерфейс. Каждая пара очередей связана с одним из модулей ядра, таким как драйвер, строковый интерфейс или протокол, и модули ядра работают с данными, прошедшими через соответствующие очереди.
Каждая очередь представляет собой структуру данных, состоящую из следующих элементов:
процедуры открытия, вызываемой во время выполнения системной функции open процедуры закрытия, вызываемой во время выполнения системной функции close процедуры "вывода", вызываемой для передачи сообщения в очередь процедуры "обслуживания", вызываемой, когда очередь запланирована к исполнению указателя на следующую очередь в потоке указателя на список сообщений, ожидающих обслуживания указателя на внутреннюю структуру данных, с помощью которой поддерживается рабочее состояние очереди флагов, а также верхней и нижней отметок, используемых для управления потоками данных, диспетчеризации и поддержания рабочего состояния очереди.
Ядро выделяет пары очередей, соседствующие в памяти; следовательно, очередь легко может отыскать своего партнера по паре.
Рисунок 10.20. Поток после открытия
Устройство с потоковым драйвером является устройством посимвольного ввода-вывода; оно имеет в таблице ключей устройств соответствующего типа специальное поле, которое указывает на структуру инициализации потока, содержащую адреса процедур, а также верхнюю и нижнюю отметки, упомянутые выше. Когда ядро выполняет системную функцию open и обнаруживает, что файл устройства имеет тип "специальный символьный", оно проверяет наличие нового поля в таблице ключей устройств посимвольного ввода-вывода. Если в таблице отсутствует соответствующая точка входа, то драйвер не является потоковым, и ядро выполняет процедуру, обычную для устройств посимвольного ввода-вывода. Однако, при первом же открытии потокового драйвера ядро выделяет две пары очередей одну для заголовка потока и другую для драйвера. У всех открытых потоков модуль заголовка имеет идентичную структуру: он содержит общую процедуру "вывода" и общую процедуру "обслуживания" и имеет интерфейс с модулями ядра более высокого уровня, выполняющими функции read, write и ioctl. Ядро инициализирует структуру очередей драйвера, назначая значения указателям каждой очереди и копируя адреса процедур драйвера из структуры инициализации драйвера, и запускает процедуру открытия. Процедура открытия драйвера выполняет обычную инициализацию, но при этом сохраняет информацию, необходимую для повторного обращения к ассоциированной с этой процедурой очереди. Наконец, ядро отводит специальный указатель в копии индекса в памяти для ссылки на заголовок потока (). Когда еще один процесс открывает устройство, ядро обнаруживает назначенный ранее поток с помощью этого указателя и запускает процедуру открытия для всех модулей потока.
Модули поддерживают связь со своими соседями по потоку путем передачи сообщений. Сообщение состоит из списка заголовков блоков, содержащих информацию сообщения; каждый заголовок блока содержит ссылку на место расположения начала и конца информации блока. Существует два типа сообщений - управляющее и информационное, которые определяются указателями типа в заголовке сообщения. Управляющие сообщения могут быть результатом выполнения системной функции ioctl или результатом особых условий, таких как зависание терминала, а информационные сообщения могут возникать в результате выполнения системной функции write или в результате поступления данных от устройства.
Рисунок 10.21. Сообщения в потоках
Когда процесс производит запись в поток, ядро копирует данные из адресного пространства задачи в блоки сообщения, которые выделяются модулем заголовка потока. Модуль заголовка потока запускает процедуру "вывода" для модуля следующей очереди, которая обрабатывает сообщение, незамедлительно передает его в следующую очередь или ставит в эту же очередь для последующей обработки. В последнем случае модуль связывает заголовки блоков сообщения в список с указателями, формируя двунаправленный список (). Затем он устанавливает в структуре данных очереди флаг, показывая тем самым, что имеются данные для обработки, и планирует собственное обслуживание. Модуль включает очередь в список очередей, требующих обслуживания и запускает механизм диспетчеризации; планировщик (диспетчер) вызывает процедуры обслуживания для каждой очереди в списке. Ядро может планировать обслуживание модулей по программному прерыванию, подобно тому, как оно вызывает функции в таблице ответных сигналов (см. ); обработчик программных прерываний вызывает индивидуальные процедуры обслуживания.
Рисунок 10.22. Продвижение модуля к потоку
Процессы могут "продвигать" модули к открытому потоку, используя вызов системной функции ioctl. Ядро помещает выдвинутый модуль сразу под заголовком потока и связывает указатели очереди таким образом, чтобы сохранить двунаправленную структуру списка. Модули, расположенные в потоке ниже, не беспокоятся о том, связаны ли они с заголовком потока или же с выдвинутым модулем: интерфейсом выступает процедура "вывода" следующей очереди в потоке; а следующая очередь принадлежит только что выдвинутому модулю. Например, процесс может выдвинуть модуль строкового интерфейса в поток терминального драйвера с целью обработки символов стирания и удаления (); модуль строкового интерфейса не имеет тех же составляющих, что и строковые интерфейсы, рассмотренные в , но выполняет те же функции. Без модуля строкового интерфейса терминальный драйвер не обработает вводные символы и они поступят в заголовок потока в неизмененном виде. Сегмент программы, открывающий терминал и выдвигающий строковый интерфейс, может выглядеть следующим образом: fd = open("/dev/ttyxy",O_RDWR); ioctl(fd,PUSH,TTYLD);
где PUSH - имя команды, а TTYLD - число, идентифицирующее модуль строкового интерфейса. Не существует ограничения на количество модулей, могущих быть выдвинутыми в поток. Процесс может выталкивать модули из потока в порядке поступления, "первым пришел - первым вышел", используя еще один вызов системной функции ioctl ioctl(fd,POP,0);
При том, что модуль строкового интерфейса выполняет обычные функции по управлению терминалом, соответствующее ему устройство может быть средством сетевой связи вместо того, чтобы обеспечивать связь с одним-единственным терминалом. Модуль строкового интерфейса работает одинаково, независимо от того, какого типа модуль расположен ниже него. Этот пример наглядно демонстрирует повышение гибкости вследствие соединения модулей ядра.
Поводы для конкуренции
Поводов для конкуренции при выполнении системной функции unlink очень много, особенно при удалении имен каталогов. Команда rmdir удаляет каталог, убедившись предварительно в том, что в каталоге отсутствуют файлы (она считывает каталог и проверяет значения индексов во всех записях каталога на равенство нулю). Но так как команда rmdir запускается на пользовательском уровне, действия по проверке содержимого каталога и удаления каталога выполняются не так уж просто; система должна переключать контекст между выполнением функций read и unlink. Однако, после того, как команда rmdir обнаружила, что каталог пуст, другой процесс может предпринять попытку создать файл в каталоге функцией creat. Избежать этого пользователи могут только путем использования механизма захвата файла и записи. Тем не менее, раз процесс приступил к выполнению функции unlink, никакой другой процесс не может обратиться к файлу с удаляемой связью, поскольку индексы родительского каталога и файла заблокированы.
Обратимся еще раз к алгоритму функции link и посмотрим, каким образом система снимает с индекса блокировку до завершения выполнения функции. Если бы другой процесс удалил связь файла пока его индекс свободен, он бы тем самым только уменьшил значение счетчика связей; так как значение счетчика связей было увеличено перед удалением связи, это значение останется положительным. Следовательно, файл не может быть удален и система работает надежно. Эта ситуация аналогична той, когда функция unlink вызывается сразу после завершения выполнения функции link.
Другой повод для конкуренции имеет место в том случае, когда один процесс преобразует имя пути поиска файла в индекс файла по алгоритму namei, а другой процесс удаляет каталог, имя которого входит в путь поиска. Допустим, процесс A делает разбор имени "a/ b/c/d" и приостанавливается во время получения индекса для файла "c". Он может приостановиться при попытке заблокировать индекс или при попытке обратиться к дисковому блоку, где этот индекс хранится (см. алгоритмы iget и bread). Если процессу B нужно удалить связь для каталога с именем "c", он может приостановиться по той же самой причине, что и процесс A. Пусть ядро впоследствии решит возобновить процесс B раньше процесса A. Прежде чем процесс A продолжит свое выполнение, процесс B завершится, удалив связь каталога "c" и его содержимое по этой связи. Позднее, процесс A попытается обратиться к несуществующему индексу, который уже был удален. Алгоритм namei, проверяющий в первую очередь неравенство значения счетчика связей нулю, сообщит об ошибке.
Такой проверки, однако, не всегда достаточно, поскольку можно предположить, что какой-нибудь другой процесс создаст в любом месте файловой системы новый каталог и получит тот индекс, который ранее использовался для "c". Процесс A будет заблуждаться, думая, что он обратился к нужному индексу (). Как бы то ни было, система сохраняет свою целостность; самое худшее, что может произойти, это обращение не к тому файлу - с возможным нарушением защиты - но соперничества такого рода на практике довольно редки.

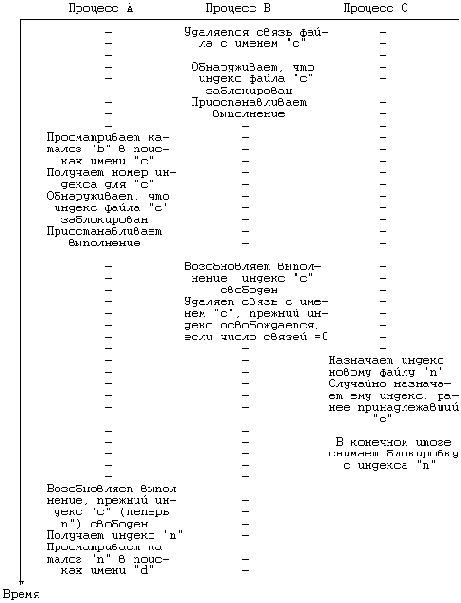

Рисунок 5.32. Соперничество процессов за индекс при выполнении функции unlink
|
#include <sys/types.h> #include <sys/stat.h> #include <fcntl.h> main(argc,argv) int argc; char *argv[]; { int fd; char buf[1024]; struct stat statbuf; if (argc != 2) /* нужен параметр */ exit(); fd = open(argv[1],O_RDONLY); if (fd == -1) /* open завершилась неудачно */ exit(); if (unlink(argv[1]) == -1) /* удалить связь с только что открытым файлом */ exit(); if (stat(argv[1],&statbuf) == -1) /* узнать состоя- ние файла по имени */ printf("stat %s завершилась неудачно\n",argv[1]); /* как и следовало бы */ else printf("stat %s завершилась успешно!\n",argv[1]); if (fstat(fd,&statbuf) == -1) /* узнать состояние файла по идентификатору */ printf("fstat %s сработала неудачно!\n",argv[1]); else printf("fstat %s завершилась успешно\n",argv[1]); /* как и следовало бы */ while (read(fd,buf,sizeof(buf)) > 0) /* чтение откры- того файла с удаленной связью */ printf("%1024s",buf); /* вывод на печать поля размером 1 Кбайт */ } |
Процесс может удалить связь файла в то время, как другому процессу нужно, чтобы файл оставался открытым. (Даже процесс, удаляющий связь, может быть процессом, выполнившим это открытие). Поскольку ядро снимает с индекса блокировку по окончании выполнения функции open, функция unlink завершится успешно. Ядро будет выполнять алгоритм unlink точно так же, как если бы файл не был открыт, и удалит из каталога запись о файле. Теперь по имени удаленной связи к файлу не сможет обратиться никакой другой процесс. Однако, так как системная функция open увеличила значение счетчика ссылок в индексе, ядро не очищает содержимое файла при выполнении алгоритма iput перед завершением функции unlink. Поэтому процесс, открывший файл, может производить над файлом все обычные действия по его дескриптору, включая чтение из файла и запись в файл. Но когда процесс закрывает файл, значение счетчика ссылок в алгоритме iput становится равным 0, и ядро очищает содержимое файла. Короче говоря, процесс, открывший файл, продолжает работу так, как если бы функция unlink не выполнялась, а unlink, в свою очередь, работает так, как если бы файл не был открыт. Другие системные функции также могут продолжать выполняться в процессе, открывшем файл.
В приведенном на примере процесс открывает файл, указанный в качестве параметра, и затем удаляет связь только что открытого файла. Функция stat завершится неудачно, поскольку первоначальное имя после unlink больше не указывает на файл (предполагается, что тем временем никакой другой процесс не создал файл с тем же именем), но функция fstat завершится успешно, так как она выбирает индекс по дескриптору файла. Процесс выполняет цикл, считывая на каждом шаге по 1024 байта и пересылая файл в стандартный вывод. Когда при чтении будет обнаружен конец файла, процесс завершает работу: после завершения процесса файл перестает существовать. Процессы часто создают временные файлы и сразу же удаляют связь с ними; они могут продолжать ввод-вывод в эти файлы, но имена файлов больше не появляются в иерархии каталогов. Если процесс по какой-либо причине завершается аварийно, он не оставляет от временных файлов никакого следа.
Comments:
Copyright ©
Впервые система UNIX была описана
Впервые система UNIX была описана в 1974 году в статье Кена Томпсона и Дэнниса Ричи в журнале "Communications of the ACM" [Thompson 74]. С этого времени она получила широкое распространение и завоевала широкую популярность среди производителей ЭВМ, которые все чаще стали оснащать ею свои машины. Особой популярностью она пользуется в университетах, где довольно часто участвует в исследовательском и учебном процессе.
Множество книг и статей посвящено описанию отдельных частей системы; среди них два специальных выпуска "Bell System Technical Journal" за 1978 год [BSTJ 78] и за 1984 год [BSTJ 84]. Во многих книгах описывается пользовательский интерфейс, в частности использование электронной почты, подготовка документации, работа с командным процессором Shell; в некоторых книгах, таких как "The UNIX Programming Environment" [Kernighan 84] и "Advanced UNIX Programming" [Rochkind 85], описывается программный интерфейс. Настоящая книга посвящена описанию внутренних алгоритмов и структур, составляющих основу операционной системы (т.н. "ядро"), и объяснению их взаимосвязи с программным интерфейсом. Таким образом, она будет полезна для работающих в различных операционных средах. Во-первых, она может использоваться в качестве учебного пособия по курсу "Операционные системы" как для студентов последнего курса, так и для аспирантов первого года обучения. При работе с книгой было бы гораздо полезнее обращаться непосредственно к исходному тексту системных программ, но книгу можно читать и независимо от него. Во-вторых, эта книга может служить в качестве справочного руководства для системных программистов, из которого последние могли бы лучше уяснить себе механизм работы ядра операционной системы и сравнить между собой алгоритмы, используемые в UNIX, и алгоритмы, используемые в других операционных системах. Наконец, программисты, работающие в среде UNIX, могут углубить свое понимание механизма взаимодействия программ с операционной системой и посредством этого прийти к написанию более эффективных и совершенных программ.
Содержание и порядок построения материала в книге соответствуют курсу лекций, подготовленному и прочитанному мной для сотрудников фирмы Bell
Laboratories, входящей в состав корпорации AT&T, между 1983 и 1984 гг. Несмотря на то, что главное внимание в курсе лекций обращалось на исходный текст системных программ, я обнаружил, что понимание исходного текста облегчается, если пользователь имеет представление о системных алгоритмах. В книге я пытался изложить описание алгоритмов как можно проще, чтобы и в малом отразить простоту и изящество рассматриваемой операционной системы. Таким образом, книга представляет собой не только подробное истолкование особенностей системы на английском языке; это изображение общего механизма работы различных алгоритмов, и что гораздо важнее, это отражение процесса их взаимодействия между собой. Алгоритмы представлены на псевдокоде, похожем на язык Си, поскольку читателю легче воспринимать описание на естественном языке; наименования алгоритмов соответствуют именам процедур, составляющих ядро операционной системы. Рисунки описывают взаимодействие различных информационных структур под управлением операционной системы. В последних главах многие системные понятия иллюстрируются с помощью небольших программ на языке Си. В целях экономии места и обеспечения ясности изложения из этих примеров исключен контроль возникновения ошибок, который обычно предусматривается при написании программ. Эти примеры прогонялись мною под управлением версии V; за исключением программ, иллюстрирующих особенности, присущие версии V, их можно выполнять под управлением других версий операционной системы.
Большое число упражнений, подготовленных первоначально для курса лекций, приведено в конце каждой главы, они составляют ключевую часть книги. Отдельные упражнения, иллюстрирующие основные понятия, размещены непосредственно в тексте книги. Другая часть упражнений отличается большей сложностью, поскольку их предназначение состоит в том, чтобы помочь читателю углубить свое понимание особенностей системы. И, наконец, часть упражнений является по природе исследовательской, предназначенной для изучения отдельных проблем. Упражнения повышенной сложности помечены звездочками.
Системное описание базируется на особенностях операционной системы UNIX версия V редакция 2, распространением которой занимается корпорация AT&T, с учетом отдельных особенностей редакции 3. Это та система, с которой я наиболее знаком, однако я постарался отразить и интересные детали других разновидностей операционных систем, в частности систем, распространяемых через "Berkeley Software Distribution" (BSD). Я не касался вопросов, связанных с характеристиками отдельных аппаратных средств, стараясь только в общих чертах охватить процесс взаимодействия ядра операционной системы с аппаратными средствами и игнорируя характерные особенности физической конфигурации. Тем не менее, там, где вопросы, связанные с машинными особенностями, представились мне важными с точки зрения понимания механизма функционирования ядра, оказалось уместным и углубление в детали. По крайней мере, беглый просмотр затронутых в книге вопросов ясно указывает те составные части операционной системы, которые являются наиболее машинно-зависимыми.
Общение с книгой предполагает наличие у читателя опыта программирования на одном из языков высокого уровня и желательно на языке ассемблера. Читателю рекомендуется приобрести опыт работы с операционной системой UNIX и познакомиться с языком программирования Си [Kernighan 78]. Тем не менее, я старался изложить материал в книге таким образом, чтобы читатель смог овладеть им даже при отсутствии требуемых навыков. В приложении к книге приведено краткое описание обращений к операционной системе, которого будет достаточно для того, чтобы получить представление о содержании книги, но которое не может служить в качестве полного справочного руководства.
Материал в книге построен следующим образом. Глава 1 служит введением, содержащим краткое, общее описание системных особенностей с точки зрения пользователя и объясняющим структуру системы. В главе 2 дается общее представление об архитектуре ядра и поясняются некоторые основные понятия. В остальной части книги освещаются вопросы, связанные с общей архитектурой системы и описанием ее различных компонент как блоков единой конструкции. В ней можно выделить три раздела: файловая система, управление процессами и вопросы, связанные с развитием. Файловая система представлена первой, поскольку ее понимание легче по сравнению с управлением процессами. Так, глава 3 посвящена описанию механизма функционирования системного буфера сверхоперативной памяти (кеша), составляющего основу файловой системы. Глава 4 описывает информационные структуры и алгоритмы, используемые файловой системой. В этих алгоритмах используются методы, объясняемые в главе 3, для ведения внутренней "бухгалтерии", необходимой для управления пользовательскими файлами. Глава 5 посвящена описанию обращений к операционной системе, обслуживающих интерфейс пользователя с файловой системой; для обеспечения доступа к пользовательским файлам используются алгоритмы главы 4.
Основное внимание в главе 6 уделяется управлению процессами. В ней определяется понятие контекста процесса и исследуются внутренние составляющие ядра операционной системы, управляющие контекстом процесса. В частности, рассматривается обращение к операционной системе, обработка прерываний и переключение контекста. В главе 7 анализируются те системные операции, которые управляют контекстом процесса. Глава 8 касается планирования процессов, глава 9 - распределения памяти, включая системы подкачки и замещения страниц.
В главе 10 дается обзор общих особенностей взаимодействия, которое обеспечивают драйверы устройств, особое внимание уделяется дисковым и терминальным драйверам. Несмотря на то, что устройства логически входят в состав файловой системы, их рассмотрение до этого момента откладывалось в связи с возникновением вопросов, связанных с управлением процессами, при обсуждении терминальных драйверов. Эта глава также служит мостиком к вопросам, связанным с развитием системы, которые рассматриваются в конце книги. Глава 11 касается взаимодействия процессов и организации сетей, в том числе сообщений, используемых в версии V, разделения памяти, семафоров и пакетов BSD. Глава 12 содержит компактное изложение особенностей двухпроцессорной системы UNIX, в главе 13 исследуются двухмашинные распределенные вычислительные системы.
Материал, представленный в первых девяти главах, может быть прочитан в процессе изучения курса "Операционные системы" в течение одного семестра, материал остальных глав следует изучать на опережающих семинарах с параллельным выполнением практических заданий.
Теперь мне бы хотелось предупредить читателя о следующем. Я не пытался оценить производительность системы в абсолютном выражении, не касался и параметров конфигурации, необходимых для инсталляции системы. Эти данные меняются в зависимости от типа машины, конфигурации комплекса технических средств, версии и реализации системы, состава задач. Кроме того, я сознательно избегал любых предсказаний по поводу дальнейшего развития операционной системы UNIX. Изложение вопросов, связанных с развитием, не подкреплено обязательством корпорации AT&T обеспечить соответствующие характеристики, даже не гарантируется то, что соответствующие области являются объектом исследования.
Мне приятно выразить благодарность многим друзьям и коллегам за помощь при написании этой книги и за конструктивные критические замечания, высказанные при ознакомлении с рукописью. Я должен выразить глубочайшую признательность Яну Джонстону, который посоветовал мне написать эту книгу, оказал мне поддержку на начальном этапе и просмотрел набросок первых глав. Ян открыл мне многие секреты ремесла и я всегда буду в долгу перед ним. Дорис Райан также поддерживала меня с самого начала, и я всегда буду ценить ее доброту и внимательность. Дэннис Ричи добровольно ответил на многочисленные вопросы, касающиеся исторического и технического аспектов системы. Множество людей пожертвовали своим временем и силами на ознакомление с вариантами рукописи, появление этой книги во многом обязано высказанным ими подробным замечаниям. Среди них Дебби Бэч, Дуг Байер, Лэнни Брэндвейн, Стив Барофф, Том Батлер, Рон Гомес, Месат Гандак, Лаура Изрейел, Дин Джегелс, Кейт Келлеман, Брайан Керниган, Боб Мартин, Боб Митц, Дейв Новиц, Майкл Попперс, Мэрилин Сэфран, Курт Шиммель, Зуи Спитц, Том Вэден, Билл Вебер, Лэрри Вэр и Боб Зэрроу. Мэри Фрустак помогала подготовить рукопись к набору. Я хотел бы также поблагодарить мое руководство за постоянную поддержку, которую я ощущал на всем протяжении работы, и коллег за атмосферу, способствовавшую мне в работе, и за замечательные условия, предоставленные фирмой AT&T Bell Laboratories. Джон Вейт и персонал издательства Prentice-Hall оказали самую разнообразную помощь в придании книге ее окончательного вида. Последней по списку, но не по величине явилась помощь моей жены, Дебби, оказавшей мне эмоциональную поддержку, без которой я бы не достиг успеха.
|
Comments:
Copyright ©
ПРЕДПОЛАГАЕМАЯ АППАРАТНАЯ СРЕДА
Выполнение пользовательских процессов в системе UNIX осуществляется на двух уровнях: уровне пользователя и уровне ядра. Когда процесс производит обращение к операционной системе, режим выполнения процесса переключается с режима задачи (пользовательского) на режим ядра: операционная система пытается обслужить запрос пользователя, возвращая код ошибки в случае неудачного завершения операции. Даже если пользователь не нуждается в каких-либо определенных услугах операционной системы и не обращается к ней с запросами, система еще выполняет учетные операции, связанные с пользовательским процессом, обрабатывает прерывания, планирует процессы, управляет распределением памяти и т.д. Большинство вычислительных систем разнообразной архитектуры (и соответствующие им операционные системы) поддерживают большее число уровней, чем указано здесь, однако уже двух режимов, режима задачи и режима ядра, вполне достаточно для системы UNIX.
Основные различия между этими двумя режимами:
В режиме задачи процессы имеют доступ только к своим собственным инструкциям и данным, но не к инструкциям и данным ядра (либо других процессов). Однако в режиме ядра процессам уже доступны адресные пространства ядра и пользователей. Например, виртуальное адресное пространство процесса может быть поделено на адреса, доступные только в режиме ядра, и на адреса, доступные в любом режиме. Некоторые машинные команды являются привилегированными и вызывают возникновение ошибок при попытке их использования в режиме задачи. Например, в машинном языке может быть команда, управляющая регистром состояния процессора; процессам, выполняющимся в режиме задачи, она недоступна.
| Процессы |
| ABCD |
| Режим ядраЯ..Я |
| Режим задачи.ЗЗ. |
Рисунок 1.5. Процессы и режимы их выполнения
Проще говоря, любое взаимодействие с аппаратурой описывается в терминах режима ядра и режима задачи и протекает одинаково для всех пользовательских программ, выполняющихся в этих режимах. Операционная система хранит внутренние записи о каждом процессе, выполняющемся в системе. На Рисунке показано это разделение: ядро делит процессы A, B, C и D, расположенные вдоль горизонтальной оси, аппаратные средства вводят различия между режимами выполнения, расположенными по вертикали.
Несмотря на то, что система функционирует в одном из двух режимов, ядро действует от имени пользовательского процесса. Ядро не является какой-то особой совокупностью процессов, выполняющихся параллельно с пользовательскими, оно само выступает составной частью любого пользовательского процесса. Сделанный вывод будет скорее относиться к "ядру", распределяющему ресурсы, или к "ядру", производящему различные операции, и это будет означать, что процесс, выполняемый в режиме ядра, распределяет ресурсы и производит соответствующие операции. Например, командный процессор shell считывает вводной поток с терминала с помощью запроса к операционной системе. Ядро операционной системы, выступая от имени процессора shell, управляет функционированием терминала и передает вводимые символы процессору shell. Shell переходит в режим задачи, анализирует поток символов, введенных пользователем и выполняет заданную последовательность действий, которые могут потребовать выполнения и других системных операций.
ПРЕИМУЩЕСТВА И НЕУДОБСТВА БУФЕРНОГО КЕША
Использование буферного кеша имеет, с одной стороны, несколько преимуществ и, с другой стороны, некоторые неудобства.
Использование буферов позволяет внести единообразие в процедуру обращения к диску, поскольку ядру нет необходимости знать причину ввода-вывода. Вместо этого, ядро копирует данные в буфер и из буфера, невзирая на то, являются ли данные частью файла, индекса или суперблока. Буферизация ввода-вывода с диска повышает модульность разработки программ, поскольку те составные части ядра, которые занимаются вводом-выводом на диск, имеют один интерфейс на все случаи. Короче говоря, упрощается проектирование системы. Система не накладывает никаких ограничений на выравнивание информации пользовательскими процессами, выполняющими ввод-вывод, поскольку ядро производит внутреннее выравнивание информации. В различных аппаратных реализациях часто требуется выравнивать информацию для ввода-вывода с диска определенным образом, т.е. производить к примеру двухбайтное или четырехбайтное выравнивание данных в памяти. Без механизма буферизации программистам пришлось бы заботиться самим о правильном выравнивании данных. По этой причине на машинах с ограниченными возможностями в выравнивании адресов возникает большое количество ошибок программирования и, кроме того, становится проблемой перенос программ в операционную среду UNIX. Копируя информацию из пользовательских буферов в системные буферы (и обратно), ядро системы устраняет необходимость в специальном выравнивании пользовательских буферов, делая пользовательские программы более простыми и мобильными. Благодаря использованию буферного кеша, сокращается объем дискового трафика и время реакции и повышается общая производительность системы. Процессы, считывающие данные из файловой системы, могут обнаружить информационные блоки в кеше и им не придется прибегать ко вводу-выводу с диска. Ядро часто применяет "отложенную запись", чтобы избежать лишних обращений к диску, оставляя блок в буферном кеше и надеясь на попадание блока в кеш. Очевидно, что шансы на такое попадание выше в системах с большим количеством буферов. Тем не менее, число буферов, которые можно заложить в системе, ограничивается объемом памяти, доступной выполняющимся процессам: если под буферы задействовать слишком много памяти, то система будет работать медленнее в связи с тем, что ей придется заниматься подкачкой и замещением выполняющихся процессов. Алгоритмы буферизации помогают поддерживать целостность файловой системы, так как они сохраняют общий, первоначальный и единственный образ дисковых блоков, содержащихся в кеше. Если два процесса одновременно попытаются обратиться к одному и тому же дисковому блоку, алгоритмы буферизации (например, getblk) параллельный доступ преобразуют в последовательный, предотвращая разрушение данных. Сокращение дискового трафика является важным преимуществом с точки зрения обеспечения хорошей производительности или быстрой реакции системы, однако стратегия кеширования также имеет некоторые неудобства. Так как ядро в случае отложенной записи не переписывает данные на диск немедленно, такая система уязвима для сбоев, которые оставляют дисковые данные в некорректном виде. Хотя в последних версиях системы и сокращен ущерб, наносимый катастрофическими сбоями, основная проблема остается: пользователь, запрашивающий выполнение операции записи, никогда не знает, в какой момент данные завершат свой путь на диск . Использование буферного кеша требует дополнительного копирования информации при ее считывании и записи пользовательскими процессами. Процесс, записывающий данные, передает их ядру и ядро копирует данные на диск; процесс, считывающий данные, получает их от ядра, которое читает данные с диска. При передаче большого количества данных дополнительное копирование отрицательным образом отражается на производительности системы, однако при передаче небольших объемов данных производительность повышается, поскольку ядро буферизует данные (используя алгоритм getblk и отложенную запись) до тех пор, пока это представляется эффективным с точки зрения экономии времени работы с диском.
(****) Стандартный набор операций ввода-вывода в программах на языке Си включает операцию fflush. Эта функция занимается подкачиванием данных из буферов в пользовательском адресном пространстве в рабочую область ядра. Тем не менее пользователю не известно, когда ядро запишет данные на диск.
Comments:
Copyright ©
Прерывания и особые ситуации
Система отвечает за обработку всех прерываний, поступили ли они от аппаратуры (например, от таймера или от периферийных устройств), от программ (в связи с выполнением инструкций, вызывающих возникновение "программных прерываний") или явились результатом особых ситуаций (таких как обращение к отсутствующей странице). Если центральный процессор ведет обработку на более низком уровне по сравнению с уровнем поступившего прерывания, то перед выполнением следующей инструкции его работа прерывается, а уровень прерывания процессора повышается, чтобы другие прерывания с тем же (или более низким) уровнем не могли иметь места до тех пор, пока ядро не обработает текущее прерывание, благодаря чему обеспечивается сохранение целостности структур данных ядра. В процессе обработки прерывания ядро выполняет следующую последовательность действий:
Сохраняет текущий регистровый контекст выполняющегося процесса и создает в стеке (помещает в стек) новый контекстный уровень. Устанавливает "источник" прерывания, идентифицируя тип прерывания (например, прерывание по таймеру или от диска) и номер устройства, вызвавшего прерывание (например, если прерывание вызвано дисковым запоминающим устройством). При возникновении прерывания система получает от машины число, которое использует в качестве смещения в таблице векторов прерывания. Содержимое векторов прерывания в разных машинах различно, но, как правило, в них хранится адрес программы обработки прерывания, соответствующей источнику прерывания, и указывается путь поиска параметра для программы. В качестве примера рассмотрим таблицу векторов прерывания, приведенную на . Если источником прерывания явился терминал, ядро получает от аппаратуры номер прерывания, равный 2, и вызывает программу обработки прерываний от терминала, именуемую ttyintr.
| Номер прерывания Программа обработки прерывания
0 clockintr 1 diskintr 2 ttyintr 3 devintr 4 softintr 5 otherintr |
Рисунок 6.9. Пример векторов прерывания
Вызов программы обработки прерывания. Стек ядра для нового контекстного уровня, если рассуждать логически, должен отличаться от стека ядра предыдущего контекстного уровня. В некоторых разработках стек ядра текущего процесса используется для хранения элементов, соответствующих программам обработки прерываний, в других разработках эти элементы хранятся в глобальном стеке прерываний, благодаря чему обеспечивается возврат из программы без переключения контекста. Программа завершает свою работу и возвращает управление ядру. Ядро исполняет набор машинных команд по сохранению регистрового контекста и стека ядра предыдущего контекстного уровня в том виде, который они имели в момент прерывания, после чего возобновляет выполнение восстановленного контекстного уровня. Программа обработки прерываний может повлиять на поведение процесса, поскольку она может внести изменения в глобальные структуры данных ядра и возобновить выполнение приостановленных процессов. Однако, обычно процесс продолжает выполняться так, как если бы прерывание никогда не происходило.
| алгоритм inthand /* обработка прерываний */ входная информация: отсутствует выходная информация: отсутствует { сохранить (поместить в стек) текущий контекстный уровень; установить источник прерывания; найти вектор прерывания; вызвать программу обработки прерывания; восстановить (извлечь из стека) предыдущий кон- текстный уровень; } |
На Рисунке 6.10 кратко изложено, каким образом ядро обрабатывает прерывания. С помощью использования в отдельных случаях последовательности машинных операций или микрокоманд на некоторых машинах достигается больший эффект по сравнению с тем, когда все операции выполняются программным обеспечением, однако имеются узкие места, связанные с числом сохраняемых контекстных уровней и скоростью выполнения машинных команд, реализующих сохранение контекста. По этой причине определенные операции, выполнения которых требует реализация системы UNIX, являются машинно-зависимыми.
На показан пример, в котором процесс запрашивает выполнение системной функции (см. следующий раздел) и получает прерывание от диска при ее выполнении. Запустив программу обработки прерывания от диска, система получает прерывание по таймеру и вызывает уже программу обработки прерывания по таймеру. Каждый раз, когда система получает прерывание (или вызывает системную функцию), она создает в стеке новый контекстный уровень и сохраняет регистровый контекст предыдущего уровня.
ПРЕВРАЩЕНИЕ СОСТАВНОГО ИМЕНИ ФАЙЛА (ПУТИ ПОИСКА) В ИДЕНТИФИКАТОР ИНДЕКСА
Начальное обращение к файлу производится по его составному имени (имени пути поиска), как в командах open, chdir (изменить каталог) или link. Поскольку внутри системы ядро работает с индексами, а не с именами путей поиска, оно преобразует имена путей поиска в идентификаторы индексов, чтобы производить доступ к файлам. Алгоритм namei производит поэлементный анализ составного имени, ставя в соответствие каждой компоненте имени индекс и каталог и в конце концов возвращая идентификатор индекса для введенного имени пути поиска ().
Из напомним, что каждый процесс связан с текущим каталогом (и протекает в его рамках); рабочая область, отведенная под задачу пользователя, содержит указатель на индекс текущего каталога. Текущим каталогом первого из процессов в системе, нулевого процесса, является корневой каталог. Путь к текущему каталогу каждого нового процесса берет начало от текущего каталога процесса, являющегося родительским по отношению к данному (). Процессы изменяют текущий каталог, запрашивая выполнение системной операции chdir (изменить каталог). Все поиски файлов по имени начинаются с текущего каталога процесса, если только имя пути поиска не предваряется наклонной чертой, указывая, что поиск нужно начинать с корневого каталога. В любом случае ядро может легко обнаружить индекс каталога, с которого начинается поиск. Текущий каталог хранится в рабочей области процесса, а корневой индекс системы хранится в глобальной переменной .
| алгоритм namei /* превращение имени пути поиска в индекс */ входная информация: имя пути поиска выходная информация: заблокированный индекс { если (путь поиска берет начало с корня) рабочий индекс = индексу корня (алгоритм iget); в противном случае рабочий индекс = индексу текущего каталога (алгоритм iget);
выполнить (пока путь поиска не кончился) { считать следующую компоненту имени пути поиска; проверить соответствие рабочего индекса каталогу и права доступа; если (рабочий индекс соответствует корню и компо- нента имени "..") продолжить; /* цикл с условием продолжения */ считать каталог (рабочий индекс), повторяя алго- ритмы bmap, bread и brelse; если (компонента соответствует записи в каталоге (рабочем индексе)) { получить номер индекса для совпавшей компонен- ты; освободить рабочий индекс (алгоритм iput); рабочий индекс = индексу совпавшей компоненты (алгоритм iget); } в противном случае /* компонента отсутствует в каталоге */ возвратить (нет индекса); } возвратить (рабочий индекс); } |
Алгоритм namei использует при анализе составного имени пути поиска промежуточные индексы; назовем их рабочими индексами. Индекс каталога, откуда поиск берет начало, является первым рабочим индексом. На каждой итерации цикла алгоритма ядро проверяет совпадение рабочего индекса с индексом каталога. В противном случае, нарушилось бы утверждение, что только файлы, не являющиеся каталогами, могут быть листьями дерева файловой системы. Процесс также должен иметь право производить поиск в каталоге (разрешения на чтение недостаточно). Код идентификации пользователя для процесса должен соответствовать коду индивидуального или группового владельца файла и должно быть предоставлено право исполнения, либо поиск нужно разрешить всем пользователям. В противном случае, поиск не получится.
Ядро выполняет линейный поиск файла в каталоге, ассоциированном с рабочим индексом, пытаясь найти для компоненты имени пути поиска подходящую запись в каталоге. Исходя из адреса смещения в байтах внутри каталога (начиная с 0), оно определяет местоположение дискового блока в соответствии с алгоритмом bmap и считывает этот блок, используя алгоритм bread. По имени компоненты ядро производит в блоке поиск, представляя содержимое блока как последовательность записей каталога. При обнаружении совпадения ядро переписывает номер индекса из данной точки входа, освобождает блок (алгоритм brelse) и старый рабочий индекс (алгоритм iput), и переназначает индекс найденной компоненты (алгоритм iget). Новый индекс становится рабочим индексом. Если ядро не находит в блоке подходящего имени, оно освобождает блок, прибавляет к адресу смещения число байтов в блоке, превращает новый адрес смещения в номер дискового блока (алгоритм bmap) и читает следующий блок. Ядро повторяет эту процедуру до тех пор, пока имя компоненты пути поиска не совпадет с именем точки входа в каталоге, либо до тех пор, пока не будет достигнут конец каталога.
Предположим, например, что процессу нужно открыть файл "/etc/ passwd". Когда ядро начинает анализировать имя файла, оно наталкивается на наклонную черту ("/") и получает индекс корня системы. Сделав корень текущим рабочим индексом, ядро наталкивается на строку "etc". Проверив соответствие текущего индекса каталогу ("/") и наличие у процесса права производить поиск в каталоге, ядро ищет в корневом каталоге файл с именем "etc". Оно просматривает корневой каталог блок за блоком и исследует каждую запись в блоке, пока не обнаружит точку входа для файла "etc". Найдя эту точку входа, ядро освобождает индекс, отведенный для корня (алгоритм iput), и выделяет индекс файлу "etc" (алгоритм iget) в соответствии с номером индекса в обнаруженной записи. Удостоверившись в том, что "etc" является каталогом, а также в том, что имеются необходимые права производить поиск, ядро просматривает каталог "etc" блок за блоком в поисках записи, соответствующей файлу "passwd". Если посмотреть на , можно увидеть, что запись о файле "passwd" является девятой записью в каталоге. Обнаружив ее, ядро освобождает индекс, выделенный файлу "etc", и выделяет индекс файлу "passwd", после чего - поскольку имя пути поиска исчерпано - возвращает этот индекс процессу.
Естественно задать вопрос об эффективности линейного поиска в каталоге записи, соответствующей компоненте имени пути поиска. Ричи показывает (см. [Ritchie 78b], стр.1968), что линейный поиск эффективен, поскольку он ограничен размером каталога. Более того, ранние версии системы UNIX не работали еще на машинах с большим объемом памяти, поэтому значительный упор был сделан на простые алгоритмы, такие как алгоритмы линейного поиска. Более сложные схемы поиска потребовали бы отличной, более сложной, структуры каталога, и возможно работали бы медленнее даже в небольших каталогах по сравнению со схемой линейного поиска.
(**) Чтобы изменить для себя корневой каталог файловой системы, процесс может запустить системную операцию chroot. Новое значение корня сохраняется в рабочей области процесса.
Comments:
Copyright ©
СИСТЕМНЫЕ ОПЕРАЦИИ
В приложении дается краткий обзор функций системы UNIX. Полное описание этих функций содержится в руководстве программиста-пользователя версии V системы UNIX. Сведений, приведенных здесь, вполне достаточно для того, чтобы разобраться в примерах программ, представленных в книге.
Имена файлов, упоминаемые в тексте, представляют собой последовательности символов, завершающиеся пустым символом и состоящие из компонент, разделенных наклонной чертой. В случае ошибки все функции возвращают код завершения, равный -1, а код самой ошибки засылается в переменную errno, имеющую тип external. В случае успешного завершения код возврата имеет значение, равное 0. Некоторые из обращений к операционной системе являются точкой входа сразу для нескольких функций: это означает, что данные функции используют один и тот же ассемблерный интерфейс. Приводимый список функций удовлетворяет стандартным условиям, принятым в справочных руководствах по системе UNIX, при этом вопросы, связанные с тем, является ли одно обращение к операционной системе точкой входа для одной или нескольких функций, рассматриваются отдельно.
access access(filename,mode) char *filename; int mode;
Функция access проверяет, имеет ли процесс разрешение на чтение, запись или исполнение файла (проверяемый тип доступа зависит от значения параметра mode). Значение mode является комбинацией двоичных масок 4 (для чтения), 2 (для записи) и 1 (для исполнения). Вместо исполнительного кода идентификации пользователя в проверке участвует фактический код.
acct acct(filename) char *filename;
Функция acct включает учет системных ресурсов, если параметр filename непустой, и выключает - в противном случае.
аlarm unsigned alarm(seconds) unsigned seconds;
Функция alarm планирует посылку вызывающему ее процессу сигнала тревоги через указанное количество секунд (seconds). Она возвращает число секунд, оставшееся до посылки сигнала от момента вызова функции.
brk int brk(end_data_seg) char *end_data_seg;
Функция brk устанавливает верхнюю границу (старший адрес) области данных процесса в соответствии со значением параметра end_data_seg. Еще одна функция, sbrk, использует ту же точку входа и увеличивает адрес верхней границы области на указанную величину.
сhdir chdir(filename) char *filename;
Функция chdir делает текущим каталогом вызывающего процесса каталог, указанный в параметре filename.
сhmod chmod(filename,mode) char *filename;
Функция chmod изменяет права доступа к указанному файлу в соответствии со значением параметра mode, являющимся комбинацией из следующих кодов (в восьмеричной системе):
04000 бит установки кода идентификации пользователя
02000 бит установки группового кода идентификации
01000 признак sticky bit
00400 чтение владельцем
00200 запись владельцем
00100 исполнение владельцем
00040 чтение групповым пользователем
00020 запись групповым пользователем
00010 исполнение групповым пользователем
00004 чтение прочим пользователем
00002 апись прочим пользователем
00001 исполнение прочим пользователем
сhown chown(filename,owner,group) char *filename; int owner,group;
Функция chown меняет коды идентификации владельца и группы для указанного файла на коды, указанные в параметрах owner и group.
сhroot chroot(filename) char *filename;
Функция chroot изменяет частный корень вызывающего процесса в соответствии со значением параметра filename.
сlosе close(fildes) int fildes;
Функция close закрывает дескриптор файла, полученный в результате выполнения функций open, creat, dup, pipe или fcntl, или унаследованный от функции fork.
сreat creat(filename,mode) char *filename; int mode;
Функция creat создает новый файл с указанными именем и правами доступа. Параметр mode имеет тот же смысл, что и в функции access, при этом признак sticky-bit очищен, а разряды, установленные функцией umask, сброшены. Функция возвращает дескриптор файла для последующего использования в других функциях.
duр dup(fildes) int fildes;
Функция dup создает копию указанного дескриптора файла, возвращая дескриптор с наименьшим номером из имеющихся в системе. Старый и новый дескрипторы используют один и тот же указатель на файл, а также и другие совпадающие атрибуты.
ехес execve(filename,argv,envp) char *filename; char *argv[]; char *envp[];
Функция execve исполняет файл с именем filename, загружая его в адресное пространство текущего процесса. Параметр argv соответствует списку аргументов символьного типа, передаваемых запускаемой программе, параметр envp соответствует массиву, описывающему среду выполнения нового процесса.
ехit exit(status) int status;
Функция exit завершает вызывающий процесс, возвращая его родителю 8 младших разрядов из слова состояния процесса. Ядро само может вызывать эту функцию в ответ на поступление определенных сигналов.
fcntl fcntl(fildes,cmd,arg) int fildes,cmd,arg;
Функция fcntl обеспечивает выполнение набора разнообразных операций по отношению к открытым файлам, идентифицируемым с помощью дескриптора fildes. Параметры cmd и arg интерпретируются следующим образом (определение буквенных констант хранится в файле "/usr/include/fcntl.h"):
F_DUPFD вернуть наименьшее значение дескриптора, большее или равное значению arg
F_SETFD установить флаг "close-on-exec" в младшем разряде arg (файл будет закрыт функцией exec)
F_GETFD вернуть состояние флага "close-on-exec"
F_SETFL установить флаги, управляющие состоянием файла (O_NDELAY - не приостанавливаться в ожидании завершения ввода-вывода, O_APPEND - записываемые данные добавлять в конец файла)
F_GETFL получить значения флагов, управляющих состоянием файла struct flock short l_type; /* F_RDLCK - блокировка чтения, F_WRLCK - блокировка записи, F_UNLCK - снятие блокировки */ short l_whence; /* адрес начала блокируемого участка дается в виде смещения относительно начала файла (0), относительно текущей позиции указателя (1), относительно конца файла (2) */ long l_start; /* смещение в байтах, интерпретируемое в соответствии со значением l_whence */ long l_len; /* длина блокируемого участка в байтах. Если указан 0, блокируется участок от l_start до конца файла */ long l_pid; /* идентификатор процесса, блокирующего файл */ long l_sysid; /* системный идентификатор процесса, блокирующего файл */
F_GETLK прочитать первый код блокировки, мешающей использовать значение arg и затирать его. Если блокировка отсутствует, поменять значение l_type в arg на F_UNLCK
F_SETLK установить или снять блокировку файла в зависимости от значения arg. В случае невозможности установить блокировку вернуть -1
F_SETLKW установить или снять блокировку содержащихся в файле данных в зависимости от значения arg. В случае невозможности установить блокировку приостановить выполнение
Блокировки, связанные с чтением из файла, могут перекрывать друг друга. Блокировки, связанные с записью, перекрываться не могут.
fork fork()
Функция fork создает новый процесс. Порождаемый процесс представляет собой логическую копию процесса-родителя. На выходе из функции процессу-родителю возвращается код идентификации потомка, потомку - нулевое значение.
getpid getpid()
Функция getpid возвращает идентификатор вызывающего процесса. Эту же точку входа используют функции: getpgrp, возвращающая идентификатор группы, в которую входит вызывающий процесс, и getppid, возвращающая идентификатор процесса, который является родителем текущего процесса.
getuid getuid()
Функция getuid возвращает фактический код идентификации пользователя вызывающего процесса. Эту же точку входа используют функции: geteuid, возвращающая исполнительный код идентификации пользователя, getgid, возвращающая групповой код, и getegid, возвращающая исполнительный групповой код идентификации вызывающего процесса.
ioctl ioctl(fildes,cmd,arg) int fildes,cmd;
Функция ioctl выполняет набор специальных операций по отношению к открытому устройству, дескриптор которого указан в параметре fildes. Тип команды, выполняемой по отношению к устройству, описывается параметром cmd, а параметр arg является аргументом команды.
kill kill(pid,sig) int pid,sig;
Функция kill посылает процессам, идентификаторы которых указаны в параметре pid, сигнал, описываемый параметром sig.
pid имеет положительное значение сигнал посылается процессу с идентификатором pid
pid = 0 сигнал посылается процессам, групповой идентификатор которых совпадает с идентификатором отправителя
pid = -1 если процесс-отправитель исполняется под идентификатором суперпользователя, сигнал посылается всем процессам, в противном случае, сигнал посылается процессам, фактический код идентификации пользователя у которых совпадает с идентификатором суперпользователя
pid < -1 сигнал посылается процессам, групповой идентификатор которых совпадает с pid
Исполнительный код идентификации пользователя процесса-отправителя должен указывать на суперпользователя, в противном случае, фактический или исполнительный коды идентификации отправителя должны совпадать с соответствующими кодами процессов-получателей.
link link(filename1,filename2) char *filename1,*filename2;
Функция link присваивает файлу filename1 новое имя filename2. Файл становится доступным под любым из этих имен.
lseek lseek(fildes,offset,origin) int fildes,origin; long offset;
Функция lseek изменяет положение указателя чтения-записи для файла с дескриптором fildes и возвращает новое значение. Положение указателя зависит от значения параметра origin:
0 установить указатель на позицию, соответствующую указанному смещению в байтах от начала файла
1 сдвинуть указатель с его текущей позиции на указанное смещение
2 установить указатель на позицию, соответствующую указанному смещению в байтах от конца файла
мknod mknod(filename,modes,dev) char *filename; int mode,dev;
Функция mknod создает специальный файл, каталог или поименованный канал (очередь по принципу "первым пришел - первым вышел") в зависимости от значения параметра modes:
010000 поименованный канал
020000 специальный файл устройства ввода-вывода символами
040000 каталог
060000 специальный файл устройства ввода-вывода блоками
12 младших разрядов параметра modes имеют тот же самый смысл, что и в функции chmod. Если файл имеет специальный тип, параметр dev содержит старший и младший номера устройства.
мount mount(specialfile,dir,rwflag) char *specialfile,*dir; int rwflag;
Функция mount выполняет монтирование файловой системы, на которую указывает параметр specialfile, в каталоге dir. Если младший бит параметра rwflag установлен, файловая система монтируется только для чтения.
мsgctl #include <sys/types.h> #include <sys/ipc.h> #include <sys/msg.h> msgctl(id,cmd,buf) int id,cmd; struct msgid_ds *buf;
В зависимости от операции, указанной в параметре cmd, функция msgctl дает процессам возможность устанавливать или запрашивать информацию о статусе очереди сообщений с идентификатором id, а также удалять очередь из системы. Структура msquid_ds определена следующим образом: struct ipc_perm { ushort uid; /* идентификатор текущего пользователя */ ushort gid; /* идентификатор текущей группы */ ushort cuid; /* идентификатор пользователя-создателя */ ushort cgid; /* идентификатор группы создателя */ ushort mode; /* права доступа */ short pad1; /* используется системой */ long pad2; /* используется системой */ }; struct msquid_ds { struct ipc_perm msg_perm; /* структура, описывающая права доступа */ short pad1[7]; /* используется системой */ ushort msg_qnum; /* количество сообщений в очереди */ ushort msg_qbytes; /* максимальный размер очереди в байтах */ ushort msg_lspid; /* идентификатор процесса, связанного с последней посылкой сообщения */ ushort msg_lrpid; /* идентификатор процесса, связанного с последним получением сообщения */ time_t msg_stime; /* время последней посылки сообщения */ time_t msg_rtime; /* время последнего полу- чения сообщения */ time_t msg_ctime; /* время последнего изме- нения */ };
Типы операций:
IPC_STAT Прочитать в буфер заголовок очереди сообщений, ассоциированный с идентификатором id
IPC_SET Установить значения переменных msg_perm.uid, msg_perm.gid, msg_perm.mode (9 младших разрядов структуры msg_perm) и mgr_qbytes в соответствии со значениями, содержащимися в буфере
IPC_RMID Удалить из системы очередь сообщений с идентификатором id
мsgget #include <sys/types.h> #include <sys/ipc.h> #include <sys/msg.h> msgget(key,flag) key_t key; int flag;
Функция msgget возвращает идентификатор очереди сообщений, имя которой указано в key. Параметр key может указывать на то, что возвращаемый идентификатор относится к частной очереди (IPC_PRIVATE), в этом случае создается новая очередь сообщений. С помощью параметра flag можно сделать указание о необходимости создания очереди (IPC_CREAT), а также о том, что создание очереди должно выполняться монопольно (IPC_EXCL). В последнем случае, если очередь уже существует, функция msgget дает отказ.
мsgsnd и msgrcv #include <sys/types.h> #include <sys/ipc.h> #include <sys/msg.h> msgsnd(id,msgp,size,flag) int id,size,flag; struct msgbuf *msgp; msgrcv(id,msgp,size,type,flag) int id,size,type,flag; struct msgbuf *msgmp;
Функция msgsnd посылает сообщение указанного размера в байтах (size) из буфера msgp в очередь сообщений с идентификатором id. Структура msgbuf определена следующим образом: struct msgbuf { long mtype; char mtext[]; };
Если в параметре flag бит IPC_NOWAIT сброшен, функция msgsnd будет приостанавливаться в тех случаях, когда размер отдельного сообщения или число сообщений в системе превышают допустимый максимум. Если бит IPC_NOWAIT установлен, функция msgsnd в этих случаях прерывает свое выполнение.Функция msgrcv принимает сообщение из очереди с идентификатором id. Если параметр type имеет нулевое значение, из очереди будет выбрано сообщение, первое по счету; если положительное значение, из очереди выбирается первое сообщение данного типа; если отрицательное значение, из очереди выбирается сообщение, имеющее самый младший тип среди тех типов, значение которых не превышает абсолютное значение параметра type. В параметре size указывается максимальный размер сообщения, ожидаемого пользователем. Если в параметре flag установлен бит MSG_NOERROR, в том случае, когда размер получаемого сообщения превысит предел, установленный параметром size, ядро обрежет это сообщение. Если же соответствующий бит сброшен, в подобных случаях функция будет возвращать ошибку. Если в параметре flag бит IPC_NOWAIT сброшен, функция msgrcv приостановит свое выполнение до тех пор, пока сообщение, удовлетворяющее указанному в параметре type условию, не будет получено. Если соответствующий бит сброшен, функция завершит свою работу немедленно. Функция msgrcv возвращает размер полученного сообщения (в байтах).
niсе nice(increment) int increment;
Функция nice увеличивает значение соответствующей компоненты, участвующей в вычислении приоритета планирования текущего процесса, на величину increment. Увеличение значения nice ведет к снижению приоритета планирования.
оpen #include <fcntl.h> open(filename,flag,mode) char *filename; int flag,mode;
Функция open выполняет открытие указанного файла в соответствии со значением параметра flag. Значение параметра flag представляет собой комбинацию из следующих разрядов (причем из первых трех разрядов может быть использован только один):
O_RDONLY открыть только для чтения
O_WRONLY открыть только для записи
O_RDWR открыть для чтения и записи
O_NDELAY если файл является специальным файлом устройства, функция возвращает управление, не дожидаясь ответного сигнала; если файл является поименованным каналом, функция в случае неудачи возвращает управление немедленно (с индикацией ошибки, когда бит O_WRONLY установлен), не дожидаясь открытия файла другим процессом
O_APPEND добавляемые данные записывать в конец файла
O_CREAT если файл не существует, создать его; режим создания (mode) имеет тот же смысл, что и в функции creat; если файл уже существует, данный флаг игнорируется
O_TRUNC укоротить длину файла до 0
O_EXCL если этот бит и бит O_CREAT установлены и файл существует, функция не будет выполняться; это так называемое "монопольное открытие"
Функция open возвращает дескриптор файла для последующего использования в других системных функциях.
рausе pause()
Функция pause приостанавливает выполнение текущего процесса до получения сигнала.
рipе pipe(fildes) int fildes[2];
Функция pipe возвращает дескрипторы чтения и записи (соответственно, в fildes[0] и fildes[1]) для данного канала. Данные передаются через канал в порядке поступления; одни и те же данные не могут быть прочитаны дважды.
рlock #include <sys/lock.h> plock(op) int op;
Функция plock устанавливает и снимает блокировку областей процесса в памяти в зависимости от значения параметра op:
PROCLOCK заблокировать в памяти области команд и данных
TXTLOCK заблокировать в памяти область команд
DATLOCK заблокировать в памяти область данных
UNLOCK снять блокировку всех областей
рrofil profil(buf,size,offset,scale) char *buf; int size,offset,scale;
Функция profil запрашивает у ядра профиль выполнения процесса. Параметр buf определяет массив, накапливающий число копий процесса, выполняющихся в разных адресах. Параметр size определяет размер массива buf, offset - начальный адрес участка профилирования, scale - коэффициент масштабирования.
рtraсе ptrace(cmd,pid,addr,data) int cmd,pid,addr,data;
Функция ptrace дает текущему процессу возможность выполнять трассировку другого процесса, имеющего идентификатор pid, в соответствии со значением параметра cmd:
0 разрешить трассировку потомку (по его указанию)
1,2 вернуть слово, расположенное по адресу addr в пространстве трассируемого процесса с идентификатором pid
3 вернуть слово, расположенное в пространстве трассируемого процесса по адресу со смещением addr
4,5 записать значение по адресу addr в пространстве трассируемого процесса
6 записать значение по адресу со смещением addr
7 заставить трассируемый процесс возобновить свое выполнение
8 заставить трассируемый процесс завершить свое выполнение
9 машинно-зависимая команда - установить в слове состояния программы бит для отладки в режиме пошагового выполнения
read read(fildes,buf,size) int fildes; char *buf; int size;
Функция read выполняет чтение из файла с дескриптором fildes в пользовательский буфер buf указанного в параметре size количества байт. Функция возвращает число фактически прочитанных байт. Если файл является специальным файлом устройства или каналом и если в вызове функции open был установлен бит O_NDELAY, функция read в случае отсутствия доступных для чтения данных возвратит управление немедленно.
semctl #include <sys/types.h> #include <sys/ipc.h> #include <sys/sem.h> semctl(id,num,cmd,arg) int id,num,cmd; union semun { int val; struct semid_ds *buf; ushort *array; } arg;
Функция semctl выполняет указанную в параметре cmd операцию над очередью семафоров с идентификатором id.
GETVAL вернуть значение того семафора, на который указывает параметр num
SETVAL установить значение семафора, на который указывает параметр num, равным значению arg.val
GETPID вернуть идентификатор процесса, выполнявшего последним функцию semop по отношению к тому семафору, на который указывает параметр num
GETNCNT вернуть число процессов, ожидающих того момента, когда значение семафора станет положительным
GETZCNT вернуть число процессов, ожидающих того момента, когда значение семафора станет нулевым
GETALL вернуть значения всех семафоров в массиве arg.array
SETALL установить значения всех семафоров в соответствие с содержимым массива arg.array
IPC_STAT считать структуру заголовка семафора с идентификатором id в буфер arg.buf
IPC_SET установить значения переменных sem_perm.uid, sem_perm.gid и sem_perm.mode (младшие 9 разрядов структуры sem_perm) в соответствии с содержимым буфера arg.buf
IPC_RMID удалить семафоры, связанные с идентификатором id, из системы
Параметр num возвращает на количество семафоров в обрабатываемом наборе. Структура semid_ds определена следующим образом: struct semid_ds { struct ipc_perm sem_perm; /* структура, описыва- ющая права досту- па */ int * pad; /* используется систе- мой */ ushort sem_nsems; /* количество семафо- ров в наборе */ time_t sem_otime; /* время выполнения последней операции над семафором */ time_t sem_ctime; /* время последнего изменения */ };
Структура ipc_perm имеет тот же вид, что и в функции msgctl.
semget #include <sys/types.h> #include <sys/ipc.h> #include <sys/sem.h> semget(key,nsems,flag) key_t key; int nsems,flag;
Функция semget создает массив семафоров, корреспондирующий с параметром key. Параметры key и flag имеют тот же смысл, что и в функции msgget.
semор semop(id,ops,num) int id,num; struct sembuf **ops;
Функция semop выполняет набор операций, содержащихся в структуре ops, над массивом семафоров, связанных с идентификатором id. Параметр num содержит количество записей, составляющих структуру ops. Структура sembuf определена следующим образом: struct sembuf { short sem_num; /* номер семафора */ short sem_op; /* тип операции над семафором */ short sem_flg; /* флаг */ };
Переменная sem_num содержит указатель в массиве семафоров, ассоциированный с данной операцией, а переменная sem_flg - флаги для данной операции. Переменная sem_op может принимать следующие значения:
отрицательное если сумма значения семафора и значения sem_op >= 0, значение семафора изменяется на величину sem_op; в противном случае, функция приостанавливает свое выполнение, если это разрешено флагом
положительное увеличить значение семафора на величину sem_op
нулевое если значение семафора равно 0, продолжить выполнение; в противном случае, приостановить выполнение, если это разрешается флагом
Если для данной операции в переменной sem_flg установлен флаг IPC_NOWAIT, функция semop возвращает управление немедленно в тех случаях, когда она должна была бы приостановиться. Если установлен флаг SEM_UNDO, восстанавливается предыдущее значение семафора (sem_op вычитается из текущей суммы типов операций). Когда процесс завершится, значение семафора будет увеличено на эту сумму. Функция semop возвращает значение последней операции над семафором.
setpgrр setpgrp()
Функция setpgrp приравнивает значение идентификатора группы, к которой принадлежит текущий процесс, значению идентификатора самого процесса и возвращает новое значение идентификатора группы.
setuid setuid(uid) int uid; setgid(gid) int gid;
Функция setuid устанавливает значения фактического и исполнительного кодов идентификации пользователя текущего процесса. Если вызывающий процесс исполняется под управлением суперпользователя, функция сбрасывает значения указанных кодов. В противном случае, если фактический код идентификации пользователя имеет значение, равное значению uid, функция setuid делает равным этому значению и исполнительный код идентификации пользователя. То же самое происходит, если значению uid равен код, сохраненный после выполнения setuid-программы, запускаемой с помощью функции exec. Функция setgid имеет тот же смысл по отношению к аналогичным групповым кодам.
shmctl #include <sys/types.h> #include <sys/ipc.h> #include <sys/shm.h> shmctl(id,cmd,buf) int id,cmd; struct shmid_ds *buf;
Функция shmctl выполняет различные операции над областью разделяемой памяти, ассоциированной с идентификатором id. Структура shmid_ds определена следующим образом: struct shmid_ds { struct ipc_perm shm_perm; /* структура, описываю- щая права доступа */ int shm_segsz; /* размер сегмента */ int * pad1; /* используется систе- мой */ ushort shm_lpid; /* идентификатор про- цесса, связанного с последней операцией над областью */ ushort shm_cpid; /* идентификатор про- цесса-создателя */ ushort shm_nattch; /* количество присоеди- нений к процессам */ short pad2; /* используется систе- мой */ time_t shm_atime; /* время последнего присоединения */ time_t shm_dtime; /* время последнего отсоединения */ time_t shm_ctime; /* время последнего внесения измене- ний */ };
Операции:
IPC_STAT прочитать в буфер buf содержимое заголовка области, ассоциированной с идентификатором id
IPC_SET установить значения переменных shm_perm.uid, shm_perm.gid и shm_perm.mode (9 младших разрядов структуры) в заголовке области в соответствии с содержимым буфера buf
IPC_RMID удалить из системы область разделяемой памяти, ассоциированной с идентификатором id
shmget #include <sys/types.h> #include <sys/ipc.h> #include <sys/shm.h> shmget(key,size,flag) key_t key; int size,flag;
Функция shmget обращается к области разделяемой памяти или создает ее. Параметр size задает размер области в байтах. Параметры key и flag имеют тот же смысл, что и в функции msgget.
shmор #include <sys/types.h> #include <sys/ipc.h> #include <sys/shm.h> shmat(id,addr,flag) int id,flag; char *addr; shmdt(addr) char *addr;
Функция shmat присоединяет область разделяемой памяти, ассоциированную с идентификатором id, к адресному пространству процесса. Если параметр addr имеет нулевое значение, ядро само выбирает для присоединения области подходящий адрес. В противном случае оно пытается присоединить область, используя в качестве значение параметра addr в качестве адреса. Если в параметре flag установлен бит SHM_RND, ядро в случае необходимости округляет адрес. Функция shmat возвращает адрес, по которому область присоединяется фактически.Функция shmdt отсоединяет область разделяемой памяти, присоединенную ранее по адресу addr.
signal #include <signal.h> signal(sig,function) int sig; void (*func)();
Функция signal дает текущему процессу возможность управлять обработкой сигналов. Параметр sig может принимать следующие значения:
SIGHUP "зависание"
SIGINT прерывание
SIGQUIT прекращение работы
SIGILL запрещенная команда
SIGTRAP внутреннее прерывание, связанное с трассировкой
SIGIOT инструкция IOT
SIGEMT инструкция EMT
SIGFPE особая ситуация при работе с числами с плавающей запятой
SIGKILL удаление из системы
SIGBUS ошибка в шине
SIGSEGV нарушение сегментации
SIGSYS недопустимый аргумент в вызове системной функции
SIGPIPE запись в канал при отсутствии считывающих процессов
SIGALRM сигнал тревоги
SIGTERM завершение программы
SIGUSR1 сигнал, определяемый пользователем
SIGUSR2 второй сигнал, определяемый пользователем
SIGCLD гибель потомка
SIGPWR отказ питания
Параметр function интерпретируется следующим образом:
SIG_DFL действие по умолчанию. Означает завершение процесса в случае поступления любых сигналов, за исключением SIGPWR и SIGCLD. Если сигнал имеет тип SIGQUIT, SIGILL, SIGTRAP, SIGIOT, SIGEMT, SIGFPE, SIGBUS, SIGSEGV или SIGSYS, создается файл "core", содержащий дамп образа процесса в памяти
SIG_IGN игнорировать поступление сигнала функция адрес процедуры в пространстве процесса. По возвращении в режим задачи производится обращение к указанной функции с передачей ей номера сигнала в качестве аргумента. Если сигнал имеет тип, отличный от SIGILL, SIGTRAP и SIGPWR, ядро автоматически переустанавливает имя программы обработки сигнала в SIG_DFL. Сигналы типа SIGKILL процессом не обрабатываются
stat stat(filename,statbuf) char *filename; struct stat *statbuf; fstat(fd,statbuf) int fd; struct stat *statbuf;
Функция stat возвращает информацию о статусе (состоянии) указанного файла. Функция fstat выполняет то же самое в отношении открытого файла, имеющего дескриптор fd. Структура statbuf определена следующим образом: struct stat { dev_t st_dev; /* номер устройства, на котором на- ходится файл */ ino_t st_ino; /* номер индекса */ ushort st_mode; /* тип файла (см. mknod) и права доступа к нему (см. chmod) */ short st_nlink; /* число связей, указывающих на файл */ ushort st_uid; /* код идентификации владельца файла */ ushort st_gid; /* код идентификации группы */ dev_t st_rdev; /* старший и младший номера устройства */ off_t st_size; /* размер в байтах */ time_t st_atime; /* время последнего обращения */ time_t st_mtime; /* время последнего внесения изменений */ time_t st_ctime; /* время последнего изменения статуса */ };
stimе stime(tptr) long *tptr;
Функция stime устанавливает системное время и дату в соответствие со значением, указанным в параметре tptr. Время указывается в секундах от 00:00:00 1 января 1970 года по Гринвичу.
synс sync()
Функция sync выгружает содержащуюся в системных буферах информацию (относящуюся к файловой системе) на диск.
timе time(tloc) long *tloc;
Функция time возвращает системное время в секундах от 00:00:00 1 января 1970 года по Гринвичу.
times #include <sys/types.h> #include <sys/times.h> times(tbuf) struct tms *tbuf;
Функция times возвращает время в таймерных тиках, реально прошедшее с любого произвольного момента в прошлом, и заполняет буфер tbuf следующей учетной информацией: struct tms { time_t tms_utime; /* продолжительность использова- ния ЦП в режиме задачи */ time_t tms_stime; /* продолжительность использова- ния ЦП в режиме ядра */ time_t tms_cutime; /* сумма значений tms_utime и tms_cutime у потомков */ time_t tms_sutime; /* сумма значений tms_stime и tms_sutime у потомков */ };
ulimit ulimit(cmd,limit) int cmd; long limit;
Функция ulimit дает процессу возможность устанавливать различные ограничения в зависимости от значения параметра cmd:
1 вернуть максимальный размер файла (в блоках по 512 байт), в который процесс может вести запись
2 установить ограничение сверху на размер файла равным значению параметра limit
3 вернуть значение верхней точки прерывания (максимальный доступный адрес в области данных)
uмask umask(mask) int mask;
Функция umask устанавливает значение маски, описывающей режим создания файла (mask), и возвращает старое значение. При создании файла биты разрешения доступа, которым соответствуют установленные разряды в mask, будут сброшены.
uмount umount(specialfile) char *specialfile
Функция umount выполняет демонтирование файловой системы, расположенной на устройстве ввода-вывода блоками specialfile.
unamе #include <sys/utsname.h> uname(name) struct utsname *name;
Функция uname возвращает информацию, идентифицирующую систему в соответствии со следующей структурой: struct utsname { char sysname[9]; /* наименование */ char nodename[9]; /* имя сетевого узла */ char release[9]; /* информация о версии системы */ char version[9]; /* дополнительная информация о версии */ char machine[9]; /* технический комплекс */ };
unlink unlink(filename) char *filename;
Функция unlink удаляет из каталога запись об указанном файле.
ustat #include <sys/types.h> #include <ustat.h> ustat(dev,ubuf) int dev; struct ustat *ubuf;
Функция ustat возвращает статистические данные, характеризующие файловую систему с идентификатором dev (старший и младший номера устройства). Структура ustat определена следующим образом: struct ustat { daddr_t f_tfree; /* количество свободных блоков */ ino_t f_tinode; /* количество свободных индексов */ char f_fname[6]; /* наименование файловой системы */ char f_fpack[6]; /* сокращенное (упакованное) имя файловой системы */ };
utimе #include <sys/types.h> utime(filename,times) char *filename; struct utimbuf *times;
Функция utime переустанавливает время последнего обращения к указанному файлу и последнего внесения изменений в соответствии со значениями, на которые указывает параметр times. Если параметр содержит нулевое значение, используется текущее время. В противном случае параметр указывает на следующую структуру: struct utimbuf { time_t axtime; /* время последнего обращения */ time_t modtime; /* время последнего внесения изменений */ };
Все значения отсчитываются от 00:00:00 1 января 1970 года по Гринвичу.
wait wait(wait_stat) int *wait_stat;
Функция wait побуждает процесс приостановить свое выполнение до момента завершения потомка или до момента приостанова трассируемого процесса. Если значение параметра wait_stat ненулевое, оно представляет собой адрес, по которому функция записывает возвращаемую процессу информацию. При этом используются только 16 младших разрядов кода возврата. Если обнаружен завершивший свое выполнение потомок, 8 младших разрядов кода возврата содержат 0, а 8 старших разрядов - код возврата (аргумент) функции exit. Если потомок завершил свое выполнение в результате получения сигнала, код возврата функции exit содержит номер сигнала. Кроме того, если образ процесса-потомка сохранен в файле "core", производится установка бита 0200. Если обнаружен приостановивший свое выполнение трассируемый процесс, 8 старших разрядов кода возврата функции wait содержат номер приведшего к его приостанову сигнала, а 8 младших разрядов - восьмиричное число 0177.
writе write(fd,buf,count) int fd,count; char *buf;
Функция write выполняет запись указанного в count количества байт данных, начиная с адреса buf, в файл с дескриптором fd.
Comments:
Copyright ©
иллюстрирует искусственное использование каналов.
Программа на Рисунке 5. 18 иллюстрирует искусственное использование каналов. Процесс создает канал и входит в бесконечный цикл, записывая в канал строку символов "hello" и считывая ее из канала. Ядру не нужно ни знать о том, что процесс, ведущий запись в канал, является и процессом, считывающим из канала, ни проявлять по этому поводу какое-либо беспокойство.
|
char string[] = "hello"; main() { char buf[1024]; char *cp1,*cp2; int fds[2]; cp1 = string; cp2 = buf; while(*cp1) *cp2++ = *cp1++; pipe(fds); for (;;) { write(fds[1],buf,6); read(fds[0],buf,6); } } |
Рисунок 5.18. Чтение из канала и запись в канал
Процесс, выполняющий программу, которая приведена на Рисунке 5.19, создает поименованный канал с именем "fifo". Если этот процесс запущен с указанием второго (формального) аргумента, он постоянно записывает в канал строку символов "hello"; будучи запущен без второго аргумента, он ведет чтение из поименованного канала. Два процесса запускаются по одной и той же программе, тайно договорившись взаимодействовать между собой через поименованный канал "fifo", но им нет необходимости быть родственными процессами. Другие пользователи могут выполнять программу и участвовать в диалоге (или мешать ему).
|
#include <fcntl.h> char string[] = "hello"; main(argc,argv) int argc; char *argv[]; { int fd; char buf[256]; /* создание поименованного канала с разрешением чтения и записи для всех пользователей */ mknod("fifo",010777,0); if(argc == 2) fd = open("fifo",O_WRONLY); else fd = open("fifo",O_RDONLY); for (;;) if(argc == 2) write(fd,string,6); else read(fd,buf,6); } |
Рисунок 5.19. Чтение и запись в поименованный канал
Comments:
Copyright ©
Примеры алгоритмов
В данном разделе мы рассмотрим четыре алгоритма ядра, реализованных с использованием семафоров. Алгоритм выделения буфера иллюстрирует сложную схему блокирования, на примере алгоритма wait показана синхронизация выполнения процессов, схема блокирования драйверов реализует изящный подход к решению данной проблемы, и наконец, метод решения проблемы холостой работы процессора показывает, что нужно сделать, чтобы избежать конкуренции между процессами.
12.3.3.1 Выделение буфера
Обратимся еще раз к алгоритму getblk, рассмотренному нами в . Алгоритм работает с тремя структурами данных: заголовком буфера, хеш-очередью буферов и списком свободных буферов. Ядро связывает семафор со всеми экземплярами каждой структуры. Другими словами, если у ядра имеются в распоряжении 200 буферов, заголовок каждого из них включает в себя семафор, используемый для захвата буфера; когда процесс выполняет над семафором операцию P, другие процессы, тоже пожелавшие захватить буфер, приостанавливаются до тех пор, пока первый процесс не исполнит операцию V. У каждой хеш-очереди буферов также имеется семафор, блокирующий доступ к очереди. В однопроцессорной системе блокировка хеш-очереди не нужна, ибо процесс никогда не переходит в состояние приостанова, оставляя очередь в несогласованном (неупорядоченном) виде. В многопроцессорной системе, тем не менее, возможны ситуации, когда с одной и той же хеш-очередью работают два процесса; в каждый момент времени семафор открывает доступ к очереди только для одного процесса. По тем же причинам и список свободных буферов нуждается в семафоре для защиты содержащейся в нем информации от искажения.
| алгоритм getblk /* многопроцессорная версия */ входная информация: номер файловой системы номер блока выходная информация: захваченный буфер, предназначенный для обработки содержимого блока { выполнять (пока буфер не будет обнаружен) { P(семафор хеш-очереди); если (блок находится в хеш-очереди) { если (операция CP(семафор буфера) завершается не- удачно) /* буфер занят */ { V(семафор хеш-очереди); P(семафор буфера); /* приостанов до момен- * та освобождения */ если (операция CP(семафор хеш-очереди) заверша- ется неудачно) { V(семафор буфера); продолжить; /* выход в цикл "выполнять" */ } в противном случае если (номер устройства или номер блока изменились) { V(семафор буфера); V(семафор хеш-очереди); } } выполнять (пока операция CP(семафор списка свобод- ных буферов) не завершится успешно) ; /* "кольцевой цикл" */ пометить буфер занятым; убрать буфер из списка свободных буферов; V(семафор списка свободных буферов); V(семафор хеш-очереди); вернуть буфер; } в противном случае /* буфер отсутствует в хеш- * очереди */ /* здесь начинается выполнение оставшейся части алго- * ритма */ } } |
Рисунок 12.14. Выделение буфера с использованием семафоров
На показана первая часть алгоритма getblk, реализованная в многопроцессорной системе с использованием семафоров. Просматривая буферный кеш в поисках указанного блока, ядро с помощью операции P захватывает семафор, принадлежащий хеш-очереди. Если над семафором уже кем-то произведена операция данного типа, текущий процесс приостанавливается до тех пор, пока процесс, захвативший семафор, не освободит его, выполнив операцию V. Когда текущий процесс получает право исключительного контроля над хеш-очередью, он приступает к поиску подходящего буфера. Предположим, что буфер находится в хеш-очереди. Ядро (процесс A) пытается захватить буфер, но если оно использует операцию P и если буфер уже захвачен, ядру придется приостановить свою работу, оставив хеш-очередь заблокированной и не допуская таким образом обращений к ней со стороны других процессов, даже если последние ведут поиск незахваченных буферов. Пусть вместо этого процесс A захватывает буфер, используя операцию CP; если операция завершается успешно, буфер становится открытым для процесса. Процесс A захватывает семафор, принадлежащий списку свободных буферов, выполняя операцию CP, поскольку семафор захватывается на непродолжительное время и, следовательно, приостанавливать свою работу, выполняя операцию P, процесс просто не имеет возможности. Ядро убирает буфер из списка свободных буферов, снимает блокировку со списка и с хеш-очереди и возвращает захваченный буфер. Предположим, что операция CP над буфером завершилась неудачно из-за того, что семафор, принадлежащий буферу, оказался захваченным. Процесс A освобождает семафор, связанный с хеш-очередью, и приостанавливается, пытаясь выполнить операцию P над семафором буфера. Операция P над семафором будет выполняться, несмотря на то, что операция CP уже потерпела неудачу. По завершении выполнения операции процесс A получает власть над буфером. Так как в оставшейся части алгоритма предполагается, что буфер и хеш-очередь захвачены, процесс A теперь пытается захватить хеш-очередь . Поскольку очередность захвата здесь (сначала семафор буфера, потом семафор очереди) обратна вышеуказанной очередности, над семафором выполняется операция CP. Если попытка захвата заканчивается неудачей, имеет место обычная обработка, требующаяся по ходу задачи. Но если захват удается, ядро не может быть уверено в том, что захвачен корректный буфер, поскольку содержимое буфера могло быть ранее изменено другим процессом, обнаружившим буфер в списке свободных буферов и захватившим на время его семафор. Процесс A, ожидая освобождения семафора, не имеет ни малейшего представления о том, является ли интересующий его буфер тем буфером, который ему нужен, и поэтому прежде всего он должен убедиться в правильности содержимого буфера; если проверка дает отрицательный результат, алгоритм запускается сначала. Если содержимое буфера корректно, процесс A завершает выполнение алгоритма.
| многопроцессорная версия алгоритма wait { для (;;) /* цикл */ { перебор всех процессов-потомков: если (потомок находится в состоянии "прекращения существования") вернуть управление; P(zombie_semaphore); /* начальное значение - 0 */ } } |
Рисунок 12.15. Многопроцессорная версия алгоритма wait
Оставшуюся часть алгоритма можно рассмотреть в качестве упражнения.
12.3.3.2 Wait
Из главы 7 мы уже знаем о том, что во время выполнения системной функции wait процесс приостанавливает свою работу до момента завершения выполнения своего потомка. В многопроцессорной системе перед процессом встает задача не упустить при выполнении алгоритма wait потомка, прекратившего существование с помощью функции exit; если, например, в то время, пока на одном процессоре процесс-родитель запускает функцию wait, на другом процессоре его потомок завершил свою работу, родителю нет необходимости приостанавливать свое выполнение в ожидании завершения второго потомка. В каждой записи таблицы процессов имеется семафор, именуемый zombie_semaphore и имеющий в начале нулевое значение. Этот семафор используется при организации взаимодействия wait/exit (). Когда потомок завершает работу, он выполняет над семафором своего родителя операцию V, выводя родителя из состояния приостанова, если тот перешел в него во время исполнения функции wait. Если потомок завершился раньше, чем родитель запустил функцию wait, этот факт будет обнаружен родителем, который тут же выйдет из состояния ожидания. Если оба процесса исполняют функции exit и wait параллельно, но потомок исполняет функцию exit уже после того, как родитель проверил его статус, операция V, выполненная потомком, воспрепятствует переходу родителя в состояние приостанова. В худшем случае процесс-родитель просто повторяет цикл лишний раз.
12.3.3.3 Драйверы
В многопроцессорной реализации вычислительной системы на базе компьютеров AT&T 3B20 семафоры в структуру загрузочного кода драйверов не включаются, а операции типа P и V выполняются в точках входа в каждый драйвер (см. [Bach 84]). В мы говорили о том, что интерфейс, реализуемый драйверами устройств, характеризуется очень небольшим числом точек входа (на практике их около 20). Защита драйверов осуществляется на уровне точек входа в них: P(семафор драйвера); открыть (драйвер); V(семафор драйвера);
Если для всех точек входа в драйвер использовать один и тот же семафор, но при этом для разных драйверов - разные семафоры, критический участок программы драйвера будет исполняться процессом монопольно. Семафоры могут назначаться как отдельному устройству, так и классам устройств. Так, например, отдельный семафор может быть связан и с отдельным физическим терминалом и со всеми терминалами сразу. В первом случае быстродействие системы выше, ибо процессы, обращающиеся к терминалу, не захватывают семафор, имеющий отношение к другим терминалам, как во втором случае. Драйверы некоторых устройств, однако, поддерживают внутреннюю связь с другими драйверами; в таких случаях использование одного семафора для класса устройств облегчает понимание задачи. В качестве альтернативы в вычислительной системе 3B20A предоставлена возможность такого конфигурирования отдельных устройств, при котором программы драйвера запускаются на точно указанных процессорах.
Проблемы возникают тогда, когда драйвер прерывает работу системы и его семафор захвачен: программа обработки прерываний не может быть вызвана, так как иначе возникла бы угроза разрушения данных. С другой стороны, ядро не может оставить прерывание необработанным. Система 3B20A выстраивает прерывания в очередь и ждет момента освобождения семафора, когда вызов программы обработки прерываний не будет иметь опасные последствия.
12.3.3.4 Фиктивные процессы
Когда ядро выполняет переключение контекста в однопроцессорной системе, оно функционирует в контексте процесса, уступающего управление (см. ). Если в системе нет процессов, готовых к запуску, ядро переходит в состояние простоя в контексте процесса, выполнявшегося последним. Получив прерывание от таймера или других периферийных устройств, оно обрабатывает его в контексте того же процесса.
В многопроцессорной системе ядро не может простаивать в контексте процесса, выполнявшегося последним. Посмотрим, что произойдет после того, как процесс, приостановивший свою работу на процессоре A, выйдет из состояния приостанова. Процесс в целом готов к запуску, но он запускается не сразу же по выходе из состояния приостанова, даже несмотря на то, что его контекст уже находится в распоряжении процессора A. Если этот процесс выбирается для запуска процессором B, последний переключается на его контекст и возобновляет его выполнение. Когда в результате прерывания процессор A выйдет из простоя, он будет продолжать свою работу в контексте процесса A до тех пор, пока не произведет переключение контекста. Таким образом, в течение короткого промежутка времени с одним и тем же адресным пространством (в частности, со стеком ядра) будут вести работу (и, что весьма вероятно, производить запись) сразу два процессора.
Решение этой проблемы состоит в создании некоторого фиктивного процесса; когда процессор находится в состоянии простоя, ядро переключается на контекст фиктивного процесса, делая этот контекст текущим для бездействующего процессора. Контекст фиктивного процесса состоит только из стека ядра; этот процесс не является выполнимым и не выбирается для запуска. Поскольку каждый процессор простаивает в контексте своего собственного фиктивного процесса, навредить друг другу процессоры уже не могут.
(*) Вместо захвата хеш-очереди в этом месте можно было бы установить соответствующий флаг, проверяемый далее перед выполнением операции V, но чтобы проиллюстрировать схему захвата семафоров в обратной последовательности, в изложении мы будем придерживаться ранее описанного варианта.
Comments:
Copyright ©
Примеры диспетчеризации процессов
На показана динамика изменений приоритетов процессов A, B и C в версии V при следующих допущениях: все эти процессы были созданы с первоначальным приоритетом 60, который является наивысшим приоритетом выполнения в режиме задачи, прерывания по таймеру поступают 60 раз в секунду, процессы не используют вызов системных функций, в системе нет других процессов, готовых к выполнению. Ядро вычисляет полураспад показателя ИЦП по формуле: ИЦП = decay(ИЦП) = ИЦП/2;
а приоритет процесса по формуле: приоритет = (ИЦП/2) + 60;
Если предположить, что первым запускается процесс A и ему выделяется квант времени, он выполняется в течение 1 секунды: за это время таймер посылает системе 60 прерываний и столько же раз программа обработки прерываний увеличивает для процесса A значение поля, содержащего показатель ИЦП (с 0 до 60). По прошествии секунды ядро переключает контекст и, произведя пересчет приоритетов для всех процессов, выбирает для выполнения процесс B. В течение следующей секунды программа обработки прерываний по таймеру 60 раз повышает значение поля ИЦП для процесса B, после чего ядро пересчитывает параметры диспетчеризации для всех процессов и вновь переключает контекст. Процедура повторяется многократно, сопровождаясь поочередным запуском процессов на выполнение.
Рисунок 8.4. Пример диспетчеризации процессов
Теперь рассмотрим процессы с приоритетами, приведенными на , и предположим, что в системе имеются и другие процессы. Ядро может выгрузить процесс A, оставив его в состоянии "готовности к выполнению", после того, как он получит подряд несколько квантов времени для работы с ЦП и снизит таким образом свой приоритет выполнения в режиме задачи (). Через некоторое время после запуска процесса A в состояние "готовности к выполнению" может перейти процесс B, приоритет которого в тот момент окажется выше приоритета процесса A (). Если ядро за это время не запланировало к выполнению любой другой процесс (из тех, что не показаны на рисунке), оба процесса (A и B) при известных обстоятельствах могут на некоторое время оказаться на одном уровне приоритетности, хотя процесс B попадет на этот уровень первым из-за того, что его первоначальный приоритет был ближе (). Тем не менее, ядро запустит процесс A впереди процесса B, поскольку процесс A находился в состоянии "готовности к выполнению" более длительное время () - это решающее условие, если выбор производится из процессов с одинаковыми приоритетами.
В уже говорилось о том, что ядро запускает процесс на выполнение после переключения контекста: прежде чем перейти в состояние приостанова или завершить свое выполнение процесс должен переключить контекст, кроме того он имеет возможность переключать контекст в момент перехода из режима ядра в режим задачи. Ядро выгружает процесс, который собирается перейти в режим задачи, если имеется готовый к выполнению процесс с более высоким приоритетом. Такая ситуация возникает, если ядро вывело из состояния приостанова процесс с приоритетом, превышающим приоритет текущего процесса, или если в результате обработки прерывания по таймеру изменились приоритеты всех готовых к выполнению процессов. В первом случае текущий процесс не может выполняться в режиме задачи, поскольку имеется процесс с более высоким приоритетом выполнения в режиме ядра. Во втором случае программа обработки прерываний по таймеру решает, что процесс использовал выделенный ему квант времени, и поскольку множество процессов при этом меняют свои приоритеты, ядро выполняет переключение контекста.
ПРИОСТАНОВКА ВЫПОЛНЕНИЯ
К настоящему моменту мы рассмотрели все функции работы с внутренними структурами процесса, выполняющиеся на нижнем уровне взаимодействия с процессом и обеспечивающие переход в состояние "выполнения в режиме ядра" и выход из этого состояния в другие состояния, за исключением функций, переводящих процесс в состояние "приостанова выполнения". Теперь перейдем к рассмотрению алгоритмов, с помощью которых процесс переводится из состояния "выполнения в режиме ядра" в состояние "приостанова в памяти" и из состояния приостанова в состояния "готовности к запуску" с выгрузкой и без выгрузки из памяти.

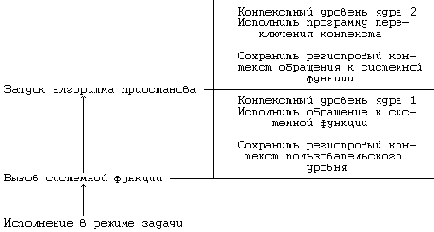

Рисунок 6.29. Стандартные контекстные уровни приостановленного процесса
Выполнение процесса приостанавливается обычно во время исполнения запрошенной им системной функции: процесс переходит в режим ядра (контекстный уровень 1), исполняя внутреннее прерывание операционной системы, и приостанавливается в ожидании ресурсов. При этом процесс переключает контекст, запоминая в стеке свой текущий контекстный уровень и исполняясь далее в рамках системного контекстного уровня 2 (). Выполнение процессов приостанавливается также и в том случае, когда оно наталкивается на отсутствие страницы в результате обращения к виртуальным адресам, не загруженным физически; процессы не будут выполняться, пока ядро не считает содержимое страниц.
Присоединение области к процессу
Ядро присоединяет область к адресному пространству процесса во время выполнения системных функций fork, exec и shmat (алгоритм attachreg, ). Область может быть вновь назначаемой или уже существующей, которую процесс будет использовать совместно с другими процессами. Ядро выбирает свободную запись в частной таблице областей процесса, устанавливает в ней поле типа таким образом, чтобы оно указывало на область команд, данных, разделяемую память или область стека, и записывает виртуальный адрес, по которому область будет размещаться в адресном пространстве процесса. Процесс не должен выходить за предел установленного системой ограничения на максимальный виртуальный адрес, а виртуальные адреса новой области не должны пересекаться с адресами существующих уже областей. Например, если система ограничила максимально-допустимое значение виртуального адреса процесса 8 мегабайтами, то привязать область размером 1 мегабайт к виртуальному адресу 7.5M не удастся. Если же присоединение области допустимо, ядро увеличивает значение поля, описывающего размер области процесса в записи таблицы процессов, на величину присоединяемой области, а также увеличивает значение счетчика ссылок на область.
Кроме того, в алгоритме attachreg устанавливаются начальные значения группы регистров управления памятью, выделенных процессу. Если область ранее не присоединялась к какому-либо процессу, ядро с помощью функции growreg () заводит для области новые таблицы страниц; в противном случае используются уже существующие таблицы страниц. Алгоритм завершает работу, возвращая указатель на точку входа в частную таблицу областей процесса, соответствующую вновь присоединенной области. Допустим, например, что ядру нужно подключить к процессу по виртуальному адресу 0 существующую (разделяемую) область, имеющую размер 7 Кбайт (). Оно выделяет новую группу регистров управления памятью и заносит в них адрес таблицы страниц области, виртуальный адрес области в пространстве процесса (0) и размер таблицы страниц (9 записей).
| алгоритм attachreg /* присоединение области к процессу */ входная информация: (1) указатель на присоединяемую об- ласть (заблокированную) (2) процесс, к которому присоединяется область (3) виртуальный адрес внутри процесса, по которому будет присоединена об- ласть (4) тип области выходная информация: точка входа в частную таблицу областей процесса { выделить новую запись в частной таблице областей про- цесса; проинициализировать значения полей записи: установить указатель на присоединяемую область; установить тип области; установить виртуальный адрес области; проверить правильность указания виртуального адреса и размера области; увеличить значение счетчика ссылок на область; увеличить размер процесса с учетом присоединения облас- ти; записать начальные значения в новую группу аппаратных регистров; возвратить (точку входа в частную таблицу областей про- цесса); } |
ПРОБЛЕМЫ, СВЯЗАННЫЕ С МНОГОПРОЦЕССОРНЫМИ СИСТЕМАМИ
В мы говорили о том, что защита целостности структур данных ядра системы UNIX обеспечивается двумя способами: ядро не может выгрузить один процесс и переключиться на контекст другого, если работа производится в режиме ядра, кроме того, если при выполнении критического участка программы обработчик возникающих прерываний может повредить структуры данных ядра, все возникающие прерывания тщательно маскируются. В многопроцессорной системе, однако, если два и более процессов выполняются одновременно в режиме ядра на разных процессорах, нарушение целостности ядра может произойти даже несмотря на принятие защитных мер, с другой стороны, в однопроцессорной системе вполне достаточных.
| struct queue {
} *bp, *bp1; bp1->forp=bp->forp; bp1->backp=bp; bp->forp=bp1; /* рассмотрите возможность переключения контекста в * этом месте */ bp1->forp->backp=bp1; |

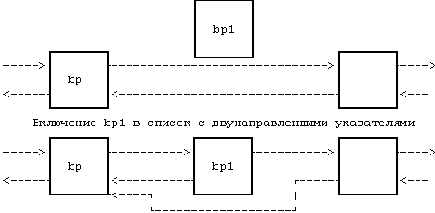

Рисунок 12.2. Включение буфера в список с двойными указателями
В качестве примера рассмотрим фрагмент программы из главы 2 (), в котором новая структура данных (указатель bp1) помещается в список после существующей структуры (указатель bp). Предположим, что этот фрагмент выполняется одновременно двумя процессами на разных ЦП, причем процессор A пытается поместить вслед за структурой bp структуру bpA, а процессор B структуру bpB. По поводу сопоставления быстродействия процессоров не приходится делать никаких предположений: возможен даже наихудший случай, когда процессор B исполняет 4 команды языка Си, прежде чем процессор A исполнит одну. Пусть, например, выполнение программы процессором A приостанавливается в связи с обработкой прерывания. В результате, даже несмотря на блокировку остальных прерываний, целостность данных будет поставлена под угрозу (в этот момент уже пояснялся).
Ядро обязано удостовериться в том, что такого рода нарушение не сможет произойти. Если вопрос об опасности возникновения нарушения целостности оставить открытым, как бы редко подобные нарушения ни случались, ядро утратит свою неуязвимость и его поведение станет непредсказуемым. Избежать этого можно тремя способами:
Исполнять все критические операции на одном процессоре, опираясь на стандартные методы сохранения целостности данных в однопроцессорной системе; Регламентировать доступ к критическим участкам программы, используя элементы блокирования ресурсов; Устранить конкуренцию за использование структур данных путем соответствующей переделки алгоритмов.
Первые два способа здесь мы рассмотрим подробнее, третьему способу будет посвящено отдельное упражнение.
Comments:
Copyright ©
Процессы
В этом разделе мы рассмотрим более подробно подсистему управления процессами. Даются разъяснения по поводу структуры процесса и некоторых информационных структур, используемых при распределении памяти под процессы. Затем дается предварительный обзор диаграммы состояния процессов и затрагиваются различные вопросы, связанные с переходами из одного состояния в другое.
Процессом называется последовательность операций при выполнении программы, которые представляют собой наборы байтов, интерпретируемые центральным процессором как машинные инструкции (т.н. "текст"), данные и стековые структуры. Создается впечатление, что одновременно выполняется множество процессов, поскольку их выполнение планируется ядром, и, кроме того, несколько процессов могут быть экземплярами одной программы. Выполнение процесса заключается в точном следовании набору инструкций, который является замкнутым и не передает управление набору инструкций другого процесса; он считывает и записывает информацию в раздел данных и в стек, но ему недоступны данные и стеки других процессов. Одни процессы взаимодействуют с другими процессами и с остальным миром посредством обращений к операционной системе.
С практической точки зрения процесс в системе UNIX является объектом, создаваемым в результате выполнения системной операции fork. Каждый процесс, за исключением нулевого, порождается в результате запуска другим процессом операции fork. Процесс, запустивший операцию fork, называется родительским, а вновь созданный процесс - порожденным. Каждый процесс имеет одного родителя, но может породить много процессов. Ядро системы идентифицирует каждый процесс по его номеру, который называется идентификатором процесса (PID). Нулевой процесс является особенным процессом, который создается "вручную" в результате загрузки системы; после порождения нового процесса (процесс 1) нулевой процесс становится процессом подкачки. Процесс 1, известный под именем init, является предком любого другого процесса в системе и связан с каждым процессом особым образом, описываемым .
Пользователь, транслируя исходный текст программы, создает исполняемый файл, который состоит из нескольких частей:
набора "заголовков", описывающих атрибуты файла, текста программы, представления на машинном языке данных, имеющих начальные значения при запуске программы на выполнение, и указания на то, сколько пространства памяти ядро системы выделит под неинициализированные данные, так называемые bss (ядро устанавливает их в 0 в момент запуска), других секций, таких как информация символических таблиц.
Для программы, приведенной на Рисунке , текст исполняемого файла представляет собой сгенерированный код для функций main и copy, к определенным данным относится переменная version (вставленная в программу для того, чтобы в последней имелись некоторые определенные данные), а к неопределенным - массив buffer. Компилятор с языка Си для системы версии V создает отдельно текстовую секцию по умолчанию, но не исключается возможность включения инструкций программы и в секцию данных, как в предыдущих версиях системы.
Ядро загружает исполняемый файл в память при выполнении системной операции exec, при этом загруженный процесс состоит по меньшей мере из трех частей, так называемых областей: текста, данных и стека. Области текста и данных корреспондируют с секциями текста и bss-данных исполняемого файла, а область стека создается автоматически и ее размер динамически устанавливается ядром системы во время выполнения. Стек состоит из логических записей активации, помещаемых в стек при вызове функции и выталкиваемых из стека при возврате управления в вызвавшую процедуру; специальный регистр, именуемый указателем вершины стека, показывает текущую глубину стека. Запись активации включает параметры передаваемые функции, ее локальные переменные, а также данные, необходимые для восстановления предыдущей записи активации, в том числе значения счетчика команд и указателя вершины стека в момент вызова функции. Текст программы включает последовательности команд, управляющие увеличением стека, а ядро системы выделяет, если нужно, место под стек. В программе на Рисунке параметры argc и argv, а также переменные fdold и fdnew, содержащиеся в вызове функции main, помещаются в стек, как только встретилось обращение к функции main (один раз в каждой программе, по условию), так же и параметры old и new и переменная count, содержащиеся в вызове функции copy, помещаются в стек в момент обращения к указанной функции.

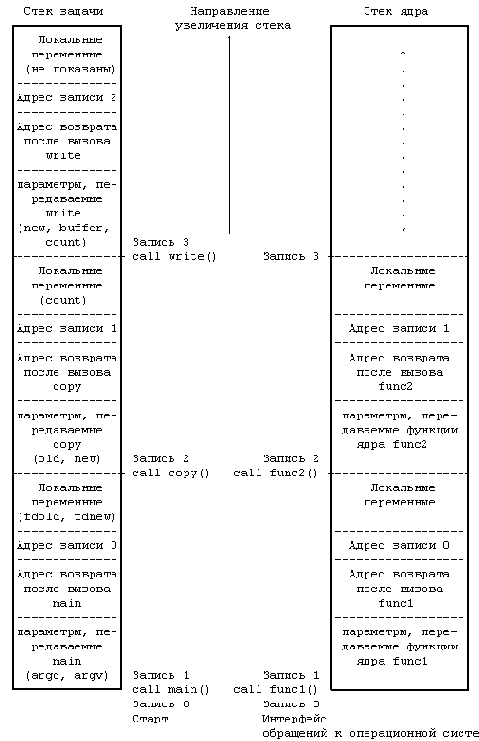

Рисунок 2.4. Стеки задачи и ядра для программы копирования.
Поскольку процесс в системе UNIX может выполняться в двух режимах, режиме ядра или режиме задачи, он пользуется в каждом из этих режимов отдельным стеком. Стек задачи содержит аргументы, локальные переменные и другую информацию относительно функций, выполняемых в режиме задачи. Слева на Рисунке 2.4 показан стек задачи для процесса, связанного с выполнением системной операции write в программе copy. Процедура запуска процесса (включенная в библиотеку) обратилась к функции main с передачей ей двух параметров, поместив в стек задачи запись 1; в записи 1 есть место для двух локальных переменных функции main. Функция main затем вызывает функцию copy с передачей ей двух параметров, old и new, и помещает в стек задачи запись 2; в записи 2 есть место для локальной переменной count. Наконец, процесс активизирует системную операцию write, вызвав библиотечную функцию с тем же именем. Каждой системной операции соответствует точка входа в библиотеке системных операций; библиотека системных операций написана на языке ассемблера и включает специальные команды прерывания, которые, выполняясь, порождают "прерывание", вызывающее переключение аппаратуры в режим ядра. Процесс ищет в библиотеке точку входа, соответствующую отдельной системной операции, подобно тому, как он вызывает любую из функций, создавая при этом для библиотечной функции запись активации. Когда процесс выполняет специальную инструкцию, он переключается в режим ядра, выполняет операции ядра и использует стек ядра.
Стек ядра содержит записи активации для функций, выполняющихся в режиме ядра. Элементы функций и данных в стеке ядра соответствуют функциям и данным, относящимся к ядру, но не к программе пользователя, тем не менее, конструкция стека ядра подобна конструкции стека задачи. Стек ядра для процесса пуст, если процесс выполняется в режиме задачи. Справа на Рисунке представлен стек ядра для процесса выполнения системной операции write в программе copy. Подробно алгоритмы выполнения системной операции write будут описаны в последующих разделах.
Рисунок 2.5. Информационные структуры для процессов
Каждому процессу соответствует точка входа в таблице процессов ядра, кроме того, каждому процессу выделяется часть оперативной памяти, отведенная под задачу пользователя. Таблица процессов включает в себя указатели на промежуточную таблицу областей процессов, точки входа в которую служат в качестве указателей на собственно таблицу областей. Областью называется непрерывная зона адресного пространства, выделяемая процессу для размещения текста, данных и стека. Точки входа в таблицу областей описывают атрибуты области, как например, хранятся ли в области текст программы или данные, закрытая ли эта область или же совместно используемая, и где конкретно в памяти размещается содержимое области. Внешний уровень косвенной адресации (через промежуточную таблицу областей, используемых процессами, к собственно таблице областей) позволяет независимым процессам совместно использовать области. Когда процесс запускает системную операцию exec, ядро системы выделяет области под ее текст, данные и стек, освобождая старые области, которые использовались процессом. Если процесс запускает операцию fork, ядро удваивает размер адресного пространства старого процесса, позволяя процессам совместно использовать области, когда это возможно, и, с другой стороны, производя физическое копирование. Если процесс запускает операцию exit, ядро освобождает области, которые использовались процессом. На Рисунке 2.5 изображены информационные структуры, связанные с запуском процесса. Таблица процессов ссылается на промежуточную таблицу областей, используемых процессом, в которой содержатся указатели на записи в собственно таблице областей, соответствующие областям для текста, данных и стека процесса.
Запись в таблице процессов и часть адресного пространства задачи, выделенная процессу, содержат управляющую информацию и данные о состоянии процесса. Это адресное пространство является расширением соответствующей записи в таблице процессов, различия между данными объектами будут рассмотрены . В качестве полей в таблице процессов, которые рассматриваются в последующих разделах, выступают:
поле состояния, идентификаторы, которые характеризуют пользователя, являющегося владельцем процесса (код пользователя или UID), значение дескриптора события, когда процесс приостановлен (находится в состоянии "сна").
Адресное пространство задачи, выделенное процессу, содержит описывающую процесс информацию, доступ к которой должен обеспечиваться только во время выполнения процесса. Важными полями являются:
указатель на позицию в таблице процессов, соответствующую текущему процессу, параметры текущей системной операции, возвращаемые значения и коды ошибок, дескрипторы файла для всех открытых файлов, внутренние параметры ввода-вывода, текущий каталог и текущий корень (), границы файлов и процесса.
Ядро системы имеет непосредственный доступ к полям адресного пространства задачи, выделенного выполняемому процессу, но не имеет доступ к соответствующим полям других процессов. С точки зрения внутреннего алгоритма, при обращении к адресному пространству задачи, выделенному выполняемому процессу, ядро ссылается на структурную переменную u, и, когда запускается на выполнение другой процесс, ядро перенастраивает виртуальные адреса таким образом, чтобы структурная переменная u указывала бы на адресное пространство задачи для нового процесса. В системной реализации предусмотрено облегчение идентификации текущего процесса благодаря наличию указателя на соответствующую запись в таблице процессов из адресного пространства задачи.
2.2.2.1 Контекст процесса
Контекстом процесса является его состояние, определяемое текстом, значениями глобальных переменных пользователя и информационными структурами, значениями используемых машинных регистров, значениями, хранимыми в позиции таблицы процессов и в адресном пространстве задачи, а также содержимым стеков задачи и ядра, относящихся к данному процессу. Текст операций системы и ее глобальные информационные структуры совместно используются всеми процессами, но не являются составной частью контекста процесса.
Говорят, что при запуске процесса система исполняется в контексте процесса. Когда ядро системы решает запустить другой процесс, оно выполняет переключение контекста с тем, чтобы система исполнялась в контексте другого процесса. Ядро осуществляет переключение контекста только при определенных условиях, что мы увидим в дальнейшем. Выполняя переключение контекста, ядро сохраняет информацию, достаточную для того, чтобы позднее переключиться вновь на первый процесс и возобновить его выполнение. Аналогичным образом, при переходе из режима задачи в режим ядра, ядро системы сохраняет информацию, достаточную для того, чтобы позднее вернуться в режим задачи и продолжить выполнение с прерванного места. Однако, переход из режима задачи в режим ядра является сменой режима, но не переключением контекста. Если обратиться еще раз к Рисунку , можно сказать, что ядро выполняет переключение контекста, когда меняет контекст процесса A на контекст процесса B; оно меняет режим выполнения с режима задачи на режим ядра и наоборот, оставаясь в контексте одного процесса, например, процесса A.
Ядро обрабатывает прерывания в контексте прерванного процесса, пусть даже оно и не вызывало никакого прерывания. Прерванный процесс мог при этом выполняться как в режиме задачи, так и в режиме ядра. Ядро сохраняет информацию, достаточную для того, чтобы можно было позже возобновить выполнение прерванного процесса, и обрабатывает прерывание в режиме ядра. Ядро не порождает и не планирует порождение какого-то особого процесса по обработке прерываний.
2.2.2.2 Состояния процесса
Время жизни процесса можно разделить на несколько состояний, каждое из которых имеет определенные характеристики, описывающие процесс. Все состояния процесса рассматриваются в главе 6, однако представляется существенным для понимания перечислить некоторые из состояний уже сейчас:
Процесс выполняется в режиме задачи. Процесс выполняется в режиме ядра. Процесс не выполняется, но готов к выполнению и ждет, когда планировщик выберет его. В этом состоянии может находиться много процессов, и алгоритм планирования устанавливает, какой из процессов будет выполняться следующим. Процесс приостановлен ("спит"). Процесс "впадает в сон", когда он не может больше продолжать выполнение, например, когда ждет завершения ввода-вывода.
Поскольку процессор в каждый момент времени выполняет только один процесс, в состояниях 1 и 2 может находиться самое большее один процесс. Эти два состояния соответствуют двум режимам выполнения, режиму задачи и режиму ядра.
2.2.2.3 Переходы из состояния в состояние
Состояния процесса, перечисленные выше, дают статическое представление о процессе, однако процессы непрерывно переходят из состояния в состояние в соответствии с определенными правилами. Диаграмма переходов представляет собой ориентированный граф, вершины которого представляют собой состояния, в которые может перейти процесс, а дуги - события, являющиеся причинами перехода процесса из одного состояния в другое. Переход между двумя состояниями разрешен, если существует дуга из первого состояния во второе. Несколько дуг может выходить из одного состояния, однако процесс переходит только по одной из них в зависимости от того, какое событие произошло в системе. На Рисунке 2.6 представлена диаграмма переходов для состояний, перечисленных выше.
Как уже говорилось выше, в режиме разделения времени может выполняться одновременно несколько процессов, и все они могут одновременно работать в режиме ядра. Если им разрешить свободно выполняться в режиме ядра, то они могут испортить глобальные информационные структуры, принадлежащие ядру. Запрещая произвольное переключение контекстов и управляя возникновением событий, ядро защищает свою целостность.
Ядро разрешает переключение контекста только тогда, когда процесс переходит из состояния "запуск в режиме ядра" в состояние "сна в памяти". Процессы, запущенные в режиме ядра, не могут быть выгружены другими процессами; поэтому иногда говорят, что ядро не выгружаемо, при этом процессы, находящиеся в режиме задачи, могут выгружаться системой. Ядро поддерживает целостность своих информационных структур, поскольку оно не выгружаемо, таким образом решая проблему "взаимного исключения" - обеспечения того, что критические секции программы выполняются в каждый момент времени в рамках самое большее одного процесса.
В качестве примера рассмотрим программу () включения информационной структуры, чей адрес содержится в указателе bp1, в список с использованием указателей после структуры, чей адрес содержится в bp. Если система разрешила переключение контекста при выполнении ядром фрагмента программы, возможно возникновение следующей ситуации. Предположим, ядро выполняет программу до комментариев и затем осуществляет переключение контекста. Список с использованием сдвоенных указателей имеет противоречивый вид: структура bp1 только наполовину входит в этот список. Если процесс следует за передними указателями, он обнаружит bp1 в данном списке, но если он последует за фоновыми указателями, то вообще не найдет структуру bp1 (Рисунок ). Если другие процессы будут обрабатывать указатели в списке до момента повторного запуска первого процесса, структура списка может постоянно разрушаться. Система UNIX предупреждает возникновение подобных ситуаций, запрещая переключение контекстов на время выполнения процесса в режиме ядра. Если процесс переходит в состояние "сна", делая допустимым переключение контекста, алгоритмы ядра обеспечивают защиту целостности информационных структур системы.

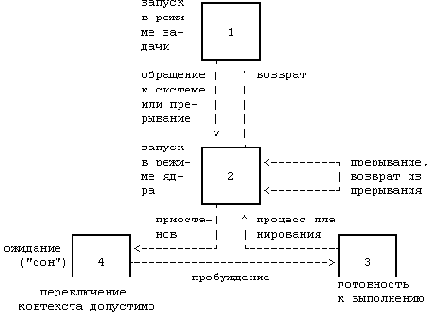

Рисунок 2.6. Состояния процесса и переходы между ними
Проблемой, которая может привести к нарушению целостности информации ядра, является обработка прерываний, могущая вносить изменения в информацию о состоянии ядра. Например, если ядро выполняло программу, приведенную на Рисунке 2.7, и получило прерывание по достижении комментариев, программа обработки прерываний может разрушить ссылки, если будет манипулировать указателями, как было показано ранее. Чтобы решить эту проблему, система могла бы запретить все прерывания на время работы в режиме ядра, но при этом затянулась бы обработка прерывания, что в конечном счете нанесло бы ущерб производительности системы. Вместо этого ядро повышает приоритет прерывания процессора, запрещая прерывания на время выполнения критических секций программы. Секция программы является критической, если в процессе ее выполнения запуск программ обработки произвольного прерывания может привести к возникновению проблем, имеющих отношение к нарушению целостности. Например, если программа обработки прерывания от диска работает с буферными очередями, то часть прерываемой программы, при выполнении которой ядро обрабатывает буферные очереди, является критической секцией по отношению к программе обработки прерывания от диска. Критические секции невелики по размеру и встречаются нечасто, поэтому их существование не оказывает практически никакого воздействия на производительность системы. В других операционных системах данный вопрос решается путем запрещения любых прерываний при работе в системных режимах или путем разработки схем блокировки, обеспечивающих целостность. мы еще вернемся к этому вопросу, когда будем говорить о многопроцессорных системах, где применения указанных мер для решения проблемы недостаточно.
| struct queue { } *bp, *bp1; bp1 - > forp = bp - > forp; bp1 - > backp = bp; bp - > forp = bp1; /* здесь рассмотрите возможность переключения контекста */ bp1 - > forp - > backp = bp1; |
Рисунок 2.8. Список с указателями, некорректный из-за переключения контекста
Чтобы подвести черту, еще раз скажем, что ядро защищает свою целостность, разрешая переключение контекста только тогда, когда процесс переходит в состояние "сна", а также препятствуя воздействию одного процесса на другой с целью изменения состояния последнего. Оно также повышает приоритет прерывания процессора на время выполнения критических секций программ, запрещая таким образом прерывания, которые в противном случае могут вызвать нарушение целостности. Планировщик процессов периодически выгружает процессы, выполняющиеся в режиме задачи, для того, чтобы процессы не могли монопольно использовать центральный процессор.
2.2.2.4 "Сон" и пробуждение
Процесс, выполняющийся в режиме ядра, имеет значительную степень автономии в решении того, как ему следует реагировать на возникновение системных событий. Процессы могут общаться между собой и "предлагать" различные альтернативы, но при этом окончательное решение они принимают самостоятельно. Мы еще увидим, что существует набор правил, которым подчиняется поведение процессов в различных обстоятельствах, но каждый процесс в конечном итоге следует этим правилам по своей собственной инициативе. Например, если процесс должен временно приостановить выполнение ("перейти ко сну"), он это делает по своей доброй воле. Следовательно, программа обработки прерываний не может приостановить свое выполнение, ибо если это случится, прерванный процесс должен был бы "перейти ко сну" по умолчанию.
Процессы приостанавливают свое выполнение, потому что они ожидают возникновения некоторого события, например, завершения ввода-вывода на периферийном устройстве, выхода, выделения системных ресурсов и т.д. Когда говорят, что процесс приостановился по событию, то имеется ввиду, что процесс находится в состоянии "сна" до наступления события, после чего он пробудится и перейдет в состояние "готовности к выполнению". Одновременно могут приостановиться по событию много процессов; когда событие наступает, все процессы, приостановленные по событию, пробуждаются, поскольку значение условия, связанного с событием, больше не является "истинным". Когда процесс пробуждается, он переходит из состояния "сна" в состояние "готовности к выполнению", находясь в котором он уже может быть выбран планировщиком; следует обратить внимание на то, что он не выполняется немедленно. Приостановленные процессы не занимают центральный процессор. Ядру системы нет надобности постоянно проверять то, что процесс все еще приостановлен, т.к. ожидает наступления события, и затем будить его.
Например, процесс, выполняемый в режиме ядра, должен иногда блокировать структуру данных на случай приостановки в будущем; процессы, пытающиеся обратиться к заблокированной структуре, обязаны проверить наличие блокировки и приостановить свое выполнение, если структура заблокирована другим процессом. Ядро выполняет блокировки такого рода следующим образом: while (условие "истинно") sleep (событие: условие принимает значение "ложь"); set condition true;
то есть: пока (условие "истинно") приостановиться (до наступления события, при котором условие принимает значение "ложь"); присвоить условию значение "истина";
Ядро снимает блокировку и "будит" все процессы, приостановленные из-за этой блокировки, следующим образом: set condition false; wakeup (событие: условие "ложно");
то есть: присвоить условию значение "ложь"; перезапуститься (при наступлении события, при котором условие принимает значение "ложь");
На Рисунке 2.9 приведен пример, в котором три процесса, A, B и C оспаривают заблокированный буфер. Переход в состояние "сна" вызывается заблокированностью буфера. Процессы, однажды запустившись, обнаруживают, что буфер заблокирован, и приостанавливают свое выполнение до наступления события, по которому буфер будет разблокирован. В конце концов блокировка с буфера снимается и все процессы "пробуждаются", переходя в состояние "готовности к выполнению". Ядро наконец выбирает один из процессов, скажем, B, для выполнения. Процесс B, выполняя цикл "while", обнаруживает, что буфер разблокирован, блокирует его и продолжает свое выполнение. Если процесс B в дальнейшем снова приостановится без снятия блокировки с буфера (например, ожидая завершения операции ввода-вывода), ядро сможет приступить к планированию выполнения других процессов. Если будет при этом выбран процесс A, этот процесс, выполняя цикл "while", обнаружит, что буфер заблокирован, и снова перейдет в состояние "сна"; возможно то же самое произойдет и с процессом C. В конце концов выполнение процесса B возобновится и блокировка с буфера будет снята, в результате чего процессы A и C получат доступ к нему. Таким образом, цикл "while-sleep" обеспечивает такое положение, при котором самое большее один процесс может иметь доступ к ресурсу.
Алгоритмы перехода в состояние "сна" и пробуждения более подробно будут рассмотрены в главе 6. Тем временем они будут считаться "неделимыми". Процесс переходит в состояние "сна" мгновенно и находится в нем до тех пор, пока не будет "разбужен". После того, как он приостанавливается, ядро системы начинает планировать выполнение следующего процесса и переключает контекст на него.
(*) Сокращение bss имеет происхождение от ассемблерного псевдооператора для машины IBM 7090 и расшифровывается как "block started by symbol" ("блок, начинающийся с символа").
Comments:
Copyright ©
Программы обработки прерываний
Как уже говорилось выше (), возникновение прерывания побуждает ядро запускать программу обработки прерываний, в основе алгоритма которой лежит соотношение между устройством, вызвавшим прерывание, и смещением в таблице векторов прерываний. Ядро запускает программу обработки прерываний для данного типа устройства, передавая ей номер устройства или другие параметры для того, чтобы идентифицировать единицу устройства, вызвавшую прерывание. Например, в таблице векторов прерываний на показаны две точки входа для обработки прерываний от терминалов ("ttyintr"), каждая из которых используется для обработки прерываний, поступивших от 8 терминалов. Если устройство tty09 прервало работу системы, система вызывает программу обработки прерывания, ассоциированную с местом аппаратного подключения устройства. Поскольку с одной записью в таблице векторов прерываний может быть связано множество физических устройств, драйвер должен уметь распознавать устройство, вызвавшее прерывание. На рисунке записи в таблице векторов прерываний, соответствующие прерываниям от терминалов, имеют метки 0 и 1, чтобы система различала их между собой при вызове программы обработки прерываний, используя к примеру этот номер в качестве передаваемого программе параметра. Программа обработки прерываний использует этот номер и другую информацию, переданную механизмом прерывания, для того, чтобы удостовериться, что именно устройство tty09, а не tty12, прервало работу системы. Этот пример в упрощенном виде показывает то, что имеет место в реальных системах, где на самом деле существует несколько уровней контроллеров и соответствующих программ обработки прерываний, но он иллюстрирует общие принципы.
Если подвести итог, можно сказать, что номер устройства, используемый программой обработки прерываний, идентифицирует единицу аппаратуры, а младший номер в файле устройства идентифицирует устройство для ядра. Драйвер устройства устанавливает соответствие между младшим номером устройства и номером единицы аппаратуры.
(*) И наоборот, системная функция fcntl обеспечивает контроль над действиями, производимыми на уровне дескриптора файла, но не на уровне устройства. В других реализациях функция ioctl применима для файлов всех типов.
(**) На практике вывод на печать обычно управляется специальными процессами буферизации, и права доступа устанавливаются таким образом, чтобы только система буферизации могла обращаться к принтеру.
Comments:
Copyright ©
Пространство процесса
Каждый процесс имеет свое собственное пространство, однако ядро обращается к пространству выполняющегося процесса так, как если бы в системе оно было единственным. Ядро подбирает для текущего процесса карту трансляции виртуальных адресов, необходимую для работы с пространством процесса. При компиляции загрузчик назначает переменной 'u' (имени пространства процесса) фиксированный виртуальный адрес. Этот адрес известен остальным компонентам ядра, в частности модулю, выполняющему переключение контекста (). Ядру также известно, какие таблицы управления памятью используются при трансляции виртуальных адресов, принадлежащих пространству процесса, и благодаря этому ядро может быстро перетранслировать виртуальный адрес пространства процесса в другой физический адрес. По одному и тому же виртуальному адресу ядро может получить доступ к двум разным физическим адресам, описывающим пространства двух процессов.
Процесс имеет доступ к своему пространству, когда выполняется в режиме ядра, но не тогда, когда выполняется в режиме задачи. Поскольку ядро в каждый момент времени работает только с одним пространством процесса, используя для доступа виртуальный адрес, пространство процесса частично описывает контекст процесса, выполняющегося в системе. Когда ядро выбирает процесс для исполнения, оно ищет в физической памяти соответствующее процессу пространство и делает его доступным по виртуальному адресу.

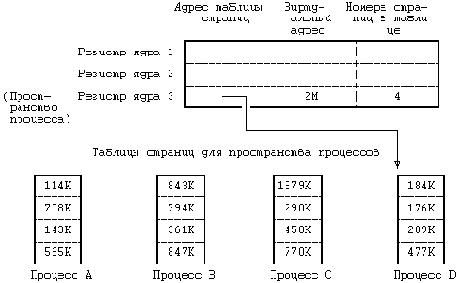

Рисунок 6.7. Карта памяти пространства процесса в ядре
Предположим, например, что пространство процесса имеет размер 4 Кбайта и помещается по виртуальному адресу 2М. На Рисунке 6.7 показана карта памяти, где первые два регистра из группы относятся к программам и данным ядра (адреса и указатели не показаны), а третий регистр адресует к пространству процесса D. Если ядру нужно обратиться к пространству процесса A, оно копирует связанную с этим пространством информацию из соответствующей таблицы страниц в третий регистр. В любой момент третий регистр ядра описывает пространство текущего процесса, но ядро может сослаться на пространство другого процесса, переписав записи в таблице страниц с новым адресом. Информация в регистрах 1 и 2 для ядра неизменна, поскольку все процессы совместно используют программы и данные ядра.
Comments:
Copyright ©
"ПРОЗРАЧНЫЕ" РАСПРЕДЕЛЕННЫЕ ФАЙЛОВЫЕ СИСТЕМЫ
Термин "прозрачное распределение" означает, что пользователи, работающие на одной машине, могут обращаться к файлам, находящимся на другой машине, не осознавая того, что тем самым они пересекают машинные границы, подобно тому, как на своей машине они при переходе от одной файловой системе к другой пересекают точки монтирования. Имена, по которым процессы обращаются к файлам, находящимся на удаленных машинах, похожи на имена локальных файлов: отличительные символы в них отсутствуют. В конфигурации, показанной на , каталог "/usr/src", принадлежащий машине B, "вмонтирован" в каталог "/usr/src", принадлежащий машине A. Такая конфигурация представляется удобной в том случае, если в разных системах предполагается использовать один и тот же исходный код системы, традиционно находящийся в каталоге "/usr/src". Пользователи, работающие на машине A, могут обращаться к файлам, расположенным на машине B, используя привычный синтаксис написания имен файлов (например: "/usr/src/cmd/login.c"), и ядро уже само решает вопрос, является файл удаленным или же локальным. Пользователи, работающие на машине B, имеют доступ к своим локальным файлам (не подозревая о том, что к этим же файлам могут обращаться и пользователи машины A), но, в свою очередь, не имеют доступа к файлам, находящимся на машине A. Конечно, возможны и другие варианты, в частности, такие, в которых все удаленные системы монтируются в корне локальной системы, благодаря чему пользователи получают доступ ко всем файлам во всех системах.
Рисунок 13.10. Файловые системы после удаленного монтирования
Наличие сходства между монтированием локальных файловых систем и открытием доступа к удаленным файловым системам послужило поводом для адаптации функции mount применительно к удаленным файловым системам. В данном случае ядро получает в свое распоряжение таблицу монтирования расширенного формата. Выполняя функцию mount, ядро организует сетевую связь с удаленной машиной и сохраняет в таблице монтирования информацию, характеризующую данную связь.
Рисунок 13.11. Открытие удаленного файла
Рассмотрим процесс, который открывает удаленный файл "/usr/src/cmd/login.c", где "src" - точка монтирования. Выполняя синтаксический разбор имени файла (по схеме namei-iget), ядро обнаруживает, что файл удаленный, и посылает на машину, где он находится, запрос на получение заблокированного индекса. Получив желаемый ответ, локальное ядро создает в памяти копию индекса, корреспондирующую с удаленным файлом. Затем ядро производит проверку наличия необходимых прав доступа к файлу (на чтение, например), послав на удаленную машину еще одно сообщение. Выполнение алгоритма open продолжается в полном соответствии с планом, приведенным в , с посылкой сообщений на удаленную машину по мере необходимости, до полного окончания алгоритма и освобождения индекса. Взаимосвязь между структурами данных ядра по завершении алгоритма open показана на .
Если клиент вызывает системную функцию read, ядро клиента блокирует локальный индекс, посылает запрос на блокирование удаленного индекса, запрос на чтение данных, копирует данные в локальную память, посылает запрос на освобождение удаленного индекса и освобождает локальный индекс. Такая схема соответствует семантике существующего однопроцессорного ядра, но частота использования сети (несколько обращений на каждую системную функцию) снижает производительность всей системы. Однако, чтобы уменьшить поток сообщений в сети, в один запрос можно объединять несколько операций. В примере с функцией read клиент может послать серверу один общий запрос на "чтение", а уж сервер при его выполнении сам принимает решение на захват и освобождение индекса. Сокращения сетевого трафика можно добиться и путем использования удаленных буферов (о чем мы уже говорили выше), но при этом нужно позаботиться о том, чтобы системные функции работы с файлами, использующие эти буферы, выполнялись надлежащим образом.
При второй форме связи с удаленной машиной (вызов удаленной системной функции) локальное ядро обнаруживает, что системная функция имеет отношение к удаленному файлу, и посылает указанные в ее вызове параметры на удаленную систему, которая исполняет функцию и возвращает результаты клиенту. Машина клиента получает результаты выполнения функции и выходит из состояния вызова. Большинство системных функций может быть выполнено с использованием только одного сетевого запроса с получением ответа через достаточно приемлемое время, но в такую модель вписываются не все функции. Так, например, по получении некоторых сигналов ядро создает для процесса файл с именем "core" (). Создание этого файла не связано с конкретной системной функцией, а завершает выполнение нескольких операций, таких как создание файла, проверка прав доступа и выполнение ряда операций записи.
В случае с системной функцией open запрос на исполнение функции, посылаемый на удаленную машину, включает в себя часть имени файла, оставшуюся после исключения компонент имени пути поиска, отличающих удаленный файл, а также различные флаги. В рассмотренном ранее примере с открытием файла "/usr/src/cmd/login.c" ядро посылает на удаленную машину имя "cmd/login.c". Сообщение также включает в себя опознавательные данные, такие как пользовательский и групповой коды идентификации, необходимые для проверки прав доступа к файлам на удаленной машине. Если с удаленной машины поступает ответ, свидетельствующий об успешном выполнении функции open, локальное ядро выбирает свободный индекс в памяти локальной машины и помечает его как индекс удаленного файла, сохраняет информацию об удаленной машине и удаленном индексе и по заведенному порядку выделяет новую запись в таблице файлов. В сравнении с реальным индексом на удаленной машине индекс, принадлежащий локальной машине, является формальным, не нарушающим конфигурацию модели, которая в целом совпадает с конфигурацией, используемой при вызове удаленной процедуры (). Если вызываемая процессом функция обращается к удаленному файлу по его дескриптору, локальное ядро узнает из индекса (локального) о том, что файл удаленный, формулирует запрос, включающий в себя вызываемую функцию, и посылает его на удаленную машину. В запросе содержится указатель на удаленный индекс, по которому процесс-спутник сможет идентифицировать сам удаленный файл.
Получив результат выполнения любой системной функции, ядро может для его обработки прибегнуть к услугам специальной программы (по завершении которой ядро закончит работу с функцией), ибо не всегда локальная обработка результатов, применяемая в однопроцессорной системе, подходит для системы с несколькими процессорами. Вследствие этого возможны изменения в семантике системных алгоритмов, направленные на обеспечение поддержки выполнения удаленных системных функций. Однако, при этом в сети циркулирует минимальный поток сообщений, обеспечивающий минимальное время реакции системы на поступающие запросы.
Comments:
Copyright ©
Работа в режиме реального времени
Режим реального времени подразумевает возможность обеспечения достаточной скорости реакции на внешние прерывания и выполнения отдельных процессов в темпе, соизмеримом с частотой возникновения вызывающих прерывания событий. Примером системы, работающей в режиме реального времени, может служить система управления жизнеобеспечением пациентов больниц, мгновенно реагирующая на изменение состояния пациента. Процессы, подобные текстовым редакторам, не считаются процессами реального времени: в них быстрая реакция на действия пользователя является желательной, но не необходимой (ничего страшного не произойдет, если пользователь, выполняющий редактирование текста, подождет ответа несколько лишних секунд, хотя у пользователя на этот счет могут быть и свои соображения). Вышеописанные алгоритмы планирования выполнения процессов предназначены специально для использования в системах разделения времени и не годятся для условий работы в режиме реального времени, поскольку не гарантируют запуск ядром каждого процесса в течение фиксированного интервала времени, позволяющего говорить о взаимодействии вычислительной системы с процессами в темпе, соизмеримом со скоростью протекания этих процессов. Другой помехой в поддержке работы в режиме реального времени является невыгружаемость ядра; ядро не может планировать выполнение процесса реального времени в режиме задачи, если оно уже исполняет другой процесс в режиме ядра, без внесения в работу существенных изменений. В настоящее время системным программистам приходится переводить процессы реального времени в режим ядра, чтобы обеспечить достаточную скорость реакции. Правильное решение этой проблемы - дать таким процессам возможность динамического протекания (другими словами, они не должны быть встроены в ядро) с предоставлением соответствующего механизма, с помощью которого они могли бы сообщать ядру о своих нуждах, вытекающих из особенностей работы в режиме реального времени. На сегодняшний день в стандартной системе UNIX такая возможность отсутствует.
Рисунок 8.6. Пример планирования на основе справедливого раздела, в котором используются две группы с тремя процессами
(*) Наивысшим значением приоритета в системе является нулевое значение. Таким образом, нулевой приоритет выполнения в режиме задачи выше приоритета, имеющего значение, равное 1, и т.д.
Comments:
Copyright ©
РАСПРЕДЕЛЕННАЯ МОДЕЛЬ БЕЗ ПЕРЕДАТОЧНЫХ ПРОЦЕССОВ
Использование передаточных процессов (процессов-спутников) в "прозрачной" распределенной системе облегчает слежение за удаленными файлами, однако при этом таблица процессов удаленной системы перегружается процессами-спутниками, бездействующими большую часть времени. В других схемах для обработки удаленных запросов используются специальные процессы-серверы (см. [Sandberg 85] и [Cole 85]). Удаленная система располагает набором (пулом) процессов-серверов, время от времени назначаемых ею для обработки поступающих удаленных запросов. После обработки запроса процесс-сервер возвращается в пул и переходит в состояние готовности к выполнению обработки других запросов. Сервер не сохраняет пользовательский контекст между двумя обращениями, ибо он может обрабатывать запросы сразу нескольких процессов. Следовательно, каждое поступающее от процесса-клиента сообщение должно включать в себя информацию о среде его выполнения, а именно: коды идентификации пользователя, текущий каталог, сигналы и т.д. Процессы-спутники получают эти данные в момент своего появления или во время выполнения системной функции.
Когда процесс открывает удаленный файл, ядро удаленной системы назначает индекс для последующих ссылок на файл. Локальная машина располагает таблицей пользовательских дескрипторов файла, таблицей файлов и таблицей индексов с обычным набором записей, причем запись в таблице индексов идентифицирует удаленную машину и удаленный индекс. В тех случаях, когда системная функция (например, read) использует дескриптор файла, ядро посылает сообщение, указывающее на ранее назначенный удаленный индекс, и передает связанную с процессом информацию: код идентификации пользователя, максимально-допустимый размер файла и т.п. Если удаленная машина имеет в своем распоряжении процесс-сервер, взаимодействие с клиентом принимает вид, описанный ранее, однако связь между клиентом и сервером устанавливается только на время выполнения системной функции.
Если вместо процессов-спутников воспользоваться услугами серверов, управление потоком данных, сигналами и удаленными устройствами может усложниться. Поступающие в большом количестве запросы к удаленной машине при отсутствии достаточного числа серверов должны выстраиваться в очередь. Для этого нужен протокол более высокого уровня, чем тот, который используется в основной сети. В модели, использующей спутник, с другой стороны, перенасыщенность запросами исключается, ибо все запросы клиента обрабатываются синхронно. Клиент может иметь не более одного запроса, ожидающего обработки.
Обработка сигналов, прерывающих выполнение системной функции, при использовании серверов также усложняется, поскольку удаленной машине приходится при этом искать соответствующий сервер, обслуживающий выполнение функции. Не исключается даже и такая возможность, что в связи с занятостью всех серверов запрос на выполнение системной функции находится в состоянии ожидания обработки. Условия для возникновения конкуренции складываются и тогда, когда сервер возвращает результат выполнения системной функции вызывающему процессу и ответ сервера заключает в себе посылку через сеть соответствующего сигнального сообщения. Каждое сообщение должно быть помечено таким образом, чтобы удаленная система могла распознать его и в случае необходимости прервать работу процессов-серверов. При использовании спутников тот процесс, который обслуживает выполнение запроса клиента, идентифицируется автоматически, и в случае поступления сигнала проверка того, закончена ли обработка запроса или нет, не составляет особого труда.
Наконец, если вызываемая клиентом системная функция заставляет сервер приостановиться на неопределенное время (например, при чтении данных с удаленного терминала), сервер не может вести обработку других запросов, чтобы освободить тем самым серверный пул. Если к удаленным устройствам обращаются сразу несколько процессов и если при этом количество серверов ограничено сверху, имеет место вполне ощутимое узкое место. При использовании спутников этого не происходит, поскольку спутник выделяется каждому процессу-клиенту. Еще одна проблема, связанная с использованием серверов для удаленных устройств, будет рассмотрена в .
Несмотря на преимущества, которые предоставляет использование процессов-спутников, потребность в свободных записях таблицы процессов на практике становится настолько острой, что в большинстве случаев для обработки удаленных запросов все-таки прибегают к услугам процессов-серверов.
Рисунок 13.12. Концептуальная схема взаимодействия с удаленными файлами на уровне ядра
Comments:
Copyright ©
Разделение памяти
Процессы могут взаимодействовать друг с другом непосредственно путем разделения (совместного использования) участков виртуального адресного пространства и обмена данными через разделяемую память. Системные функции для работы с разделяемой памятью имеют много сходного с системными функциями для работы с сообщениями. Функция shmget создает новую область разделяемой памяти или возвращает адрес уже существующей области, функция shmat логически присоединяет область к виртуальному адресному пространству процесса, функция shmdt отсоединяет ее, а функция shmctl имеет дело с различными параметрами, связанными с разделяемой памятью. Процессы ведут чтение и запись данных в области разделяемой памяти, используя для этого те же самые машинные команды, что и при работе с обычной памятью. После присоединения к виртуальному адресному пространству процесса область разделяемой памяти становится доступна так же, как любой участок виртуальной памяти; для доступа к находящимся в ней данным не нужны обращения к каким-то дополнительным системным функциям.
Синтаксис вызова системной функции shmget: shmid = shmget(key,size,flag);
где size - объем области в байтах. Ядро использует key для ведения поиска в таблице разделяемой памяти: если подходящая запись обнаружена и если разрешение на доступ имеется, ядро возвращает вызывающему процессу указанный в записи дескриптор. Если запись не найдена и если пользователь установил флаг IPC_CREAT, указывающий на необходимость создания новой области, ядро проверяет нахождение размера области в установленных системой пределах и выделяет область по алгоритму allocreg (). Ядро записывает установки прав доступа, размер области и указатель на соответствующую запись таблицы областей в таблицу разделяемой памяти () и устанавливает флаг, свидетельствующий о том, что с областью не связана отдельная память. Области выделяется память (таблицы страниц и т.п.) только тогда, когда процесс присоединяет область к своему адресному пространству. Ядро устанавливает также флаг, говорящий о том, что по завершении последнего связанного с областью процесса область не должна освобождаться. Таким образом, данные в разделяемой памяти остаются в сохранности, даже если она не принадлежит ни одному из процессов (как часть виртуального адресного пространства последнего).
Рисунок 11.9. Структуры данных, используемые при разделении памяти
Процесс присоединяет область разделяемой памяти к своему виртуальному адресному пространству с помощью системной функции shmat: virtaddr = shmat(id,addr,flags);
Значение id, возвращаемое функцией shmget, идентифицирует область разделяемой памяти, addr является виртуальным адресом, по которому пользователь хочет подключить область, а с помощью флагов (flags) можно указать, предназначена ли область только для чтения и нужно ли ядру округлять значение указанного пользователем адреса. Возвращаемое функцией значение, virtaddr, представляет собой виртуальный адрес, по которому ядро произвело подключение области и который не всегда совпадает с адресом, указанным пользователем.
В начале выполнения системной функции shmat ядро проверяет наличие у процесса необходимых прав доступа к области (). Оно исследует указанный пользователем адрес; если он равен 0, ядро выбирает виртуальный адрес по своему усмотрению.
Область разделяемой памяти не должна пересекаться в виртуальном адресном пространстве процесса с другими областями; следовательно, ее выбор должен производиться разумно и осторожно. Так, например, процесс может увеличить размер принадлежащей ему области данных с помощью системной функции brk, и новая область данных будет содержать адреса, смежные с прежней областью; поэтому, ядру не следует присоединять область разделяемой памяти слишком близко к области данных процесса. Так же не следует размещать область разделяемой памяти вблизи от вершины стека, чтобы стек при своем последующем увеличении не залезал за ее пределы. Если, например, стек растет в направлении увеличения адресов, лучше всего разместить область разделяемой памяти непосредственно перед началом области стека.
| алгоритм shmat /* подключить разделяемую память */ входная информация: (1) дескриптор области разделяемой памяти (2) виртуальный адрес для подключения области (3) флаги выходная информация: виртуальный адрес, по которому область подключена фактически { проверить правильность указания дескриптора, права до- ступа к области; если (пользователь указал виртуальный адрес) { округлить виртуальный адрес в соответствии с фла- гами; проверить существование полученного адреса, размер области; } в противном случае /* пользователь хочет, чтобы ядро * само нашло подходящий адрес */ ядро выбирает адрес: в случае неудачи выдается ошибка; присоединить область к адресному пространству процесса (алгоритм attachreg); если (область присоединяется впервые) выделить таблицы страниц и отвести память под нее (алгоритм growreg); вернуть (виртуальный адрес фактического присоединения области); } |
Рисунок 11.10. Алгоритм присоединения разделяемой памяти
Ядро проверяет возможность размещения области разделяемой памяти в адресном пространстве процесса и присоединяет ее с помощью алгоритма attachreg. Если вызывающий процесс является первым процессом, который присоединяет область, ядро выделяет для области все необходимые таблицы, используя алгоритм growreg, записывает время присоединения в соответствующее поле таблицы разделяемой памяти и возвращает процессу виртуальный адрес, по которому область была им подключена фактически.
Отсоединение области разделяемой памяти от виртуального адресного пространства процесса выполняет функция shmdt(addr)
где addr - виртуальный адрес, возвращенный функцией shmat. Несмотря на то, что более логичной представляется передача идентификатора, процесс использует виртуальный адрес разделяемой памяти, поскольку одна и та же область разделяемой памяти может быть подключена к адресному пространству процесса несколько раз, к тому же ее идентификатор может быть удален из системы. Ядро производит поиск области по указанному адресу и отсоединяет ее от адресного пространства процесса, используя алгоритм detachreg (). Поскольку в таблицах областей отсутствуют обратные указатели на таблицу разделяемой памяти, ядру приходится просматривать таблицу разделяемой памяти в поисках записи, указывающей на данную область, и записывать в соответствующее поле время последнего отключения области.
Рассмотрим программу, представленную на . В ней описывается процесс, создающий область разделяемой памяти размером 128 Кбайт и дважды присоединяющий ее к своему адресному пространству по разным виртуальным адресам. В "первую" область он записывает данные, а читает их из "второй" области. На показан другой процесс, присоединяющий ту же область (он получает только 64 Кбайта, таким образом, каждый процесс может использовать разный объем области разделяемой памяти); он ждет момента, когда первый процесс запишет в первое принадлежащее области слово любое отличное от нуля значение, и затем принимается считывать данные из области. Первый процесс делает "паузу" (pause), предоставляя второму процессу возможность выполнения; когда первый процесс принимает сигнал, он удаляет область разделяемой памяти из системы.
Процесс запрашивает информацию о состоянии области разделяемой памяти и производит установку параметров для нее с помощью системной функции shmctl: shmctl(id,cmd,shmstatbuf);
Значение id идентифицирует запись таблицы разделяемой памяти, cmd определяет тип операции, а shmstatbuf является адресом пользовательской структуры, в которую помещается информация о состоянии области. Ядро трактует тип операции точно так же, как и при управлении сообщениями. Удаляя область разделяемой памяти, ядро освобождает соответствующую ей запись в таблице разделяемой памяти и просматривает таблицу областей: если область не была присоединена ни к одному из процессов, ядро освобождает запись таблицы и все выделенные области ресурсы, используя для этого алгоритм freereg (). Если же область по-прежнему подключена к каким-то процессам (значение счетчика ссылок на нее больше 0), ядро только сбрасывает флаг, говорящий о том, что по завершении последнего связанного с нею процесса область не должна освобождаться. Процессы, уже использующие область разделяемой памяти, продолжают работать с ней, новые же процессы не могут присоединить ее. Когда все процессы отключат область, ядро освободит ее. Это похоже на то, как в файловой системе после разрыва связи с файлом процесс может вновь открыть его и продолжать с ним работу.
Размещение ядра
Несмотря на то, что ядро работает в контексте процесса, отображение виртуальных адресов, связанных с ядром, осуществляется независимо от всех процессов. Программы и структуры данных ядра резидентны в системе и совместно используются всеми процессами. При запуске системы происходит загрузка программ ядра в память с установкой соответствующих таблиц и регистров для отображения виртуальных адресов ядра в физические. Таблицы страниц для ядра имеют структуру, аналогичную структуре таблицы страниц, связанной с процессом, а механизмы отображения виртуальных адресов ядра похожи на механизмы, используемые для отображения пользовательских адресов. На многих машинах виртуальное адресное пространство процесса разбивается на несколько классов, в том числе системный и пользовательский, и каждый класс имеет свои собственные таблицы страниц. При работе в режиме ядра система разрешает доступ к адресам ядра, при работе же в режиме задачи такого рода доступ запрещен. Поэтому, когда в результате прерывания или выполнения системной функции происходит переход из режима задачи в режим ядра, операционная система по договоренности с техническими средствами разрешает ссылки на адреса ядра, а при возврате в режим ядра эти ссылки уже запрещены. В других машинах можно менять преобразование виртуальных адресов, загружая специальные регистры во время работы в режиме ядра.
На приведен пример, в котором виртуальные адреса от 0 до 4М-1 принадлежат ядру, а начиная с 4М - процессу. Имеются две группы регистров управления памятью, одна для адресов ядра и одна для адресов процесса, причем каждой группе соответствует таблица страниц, хранящая номера физических страниц со ссылкой на адреса виртуальных страниц. Адресные ссылки с использованием группы регистров ядра допускаются системой только в режиме ядра; следовательно, для перехода между режимом ядра и режимом задачи требуется только, чтобы система разрешила или запретила адресные ссылки с использованием группы регистров ядра.
В некоторых системах ядро загружается в память таким образом, что большая часть виртуальных адресов ядра совпадает с физическими адресами и функция преобразования виртуальных адресов в физические превращается в функцию тождественности. Работа с пространством процесса, тем не менее, требует, чтобы преобразование виртуальных адресов в физические производилось ядром.

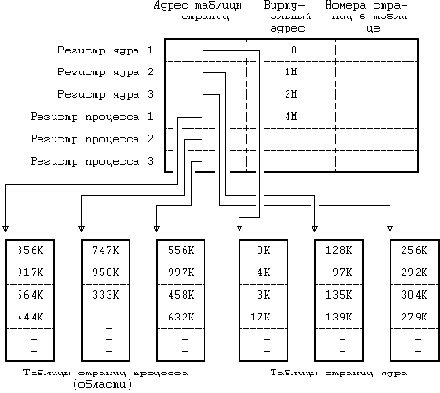

Рисунок 6.6. Переключение режима работы с непривилегированного (режима задачи) на привилегированный (режим ядра)
READ
Синтаксис вызова системной функции read (читать): number = read(fd,buffer,count)
где fd - дескриптор файла, возвращаемый функцией open, buffer - адрес структуры данных в пользовательском процессе, где будут размещаться считанные данные в случае успешного завершения выполнения функции read, count - количество байт, которые пользователю нужно прочитать, number - количество фактически прочитанных байт. На приведен алгоритм read, выполняющий чтение обычного файла. Ядро обращается в таблице файлов к записи, которая соответствует значению пользовательского дескриптора файла, следуя за указателем (см. ). Затем оно устанавливает значения нескольких параметров ввода-вывода в адресном пространстве процесса (), тем самым устраняя необходимость в их передаче в качестве параметров функции. В частности, ядро указывает в качестве режима ввода-вывода "чтение", устанавливает флаг, свидетельствующий о том, что ввод-вывод направляется в адресное пространство пользователя, значение поля счетчика байтов приравнивает количеству байт, которые будут прочитаны, устанавливает адрес пользовательского буфера данных и, наконец, значение смещения (из таблицы файлов), равное смещению в байтах внутри файла до места, откуда начинается ввод-вывод. После того, как ядро установит значения параметров ввода-вывода в адресном пространстве процесса, оно обращается к индексу, используя указатель из таблицы файлов, и блокирует его прежде, чем начать чтение из файла.
| алгоритм read входная информация: пользовательский дескриптор файла адрес буфера в пользовательском про- цессе количество байт, которые нужно прочи- тать выходная информация: количество байт, скопированных в поль- зовательское пространство { обратиться к записи в таблице файлов по значению пользо- вательского дескриптора файла; проверить доступность файла; установить параметры в адресном пространстве процесса, указав адрес пользователя, счетчик байтов, параметры ввода-вывода для пользователя; получить индекс по записи в таблице файлов; заблокировать индекс; установить значение смещения в байтах для адресного пространства процесса по значению смещения в таблице файлов; выполнить (пока значение счетчика байтов не станет удов- летворительным) { превратить смещение в файле в номер дискового блока (алгоритм bmap); вычислить смещение внутри блока и количество байт, которые будут прочитаны; если (количество байт для чтения равно 0) /* попытка чтения конца файла */ прерваться; /* выход из цикла */ прочитать блок (алгоритм breada, если производится чтение с продвижением, и алгоритм bread - в против- ном случае); скопировать данные из системного буфера по адресу пользователя; скорректировать значения полей в адресном простран- стве процесса, указывающие смещение в байтах внутри файла, количество прочитанных байт и адрес для пе- редачи в пространство пользователя; освободить буфер; /* заблокированный в алгоритме bread */ } разблокировать индекс; скорректировать значение смещения в таблице файлов для следующей операции чтения; возвратить (общее число прочитанных байт); } |
Рисунок 5.5. Алгоритм чтения из файла
| mode чтение или запись count количество байт для чтения или записи offset смещение в байтах внутри файла address адрес места, куда будут копироваться данные, в памяти пользователя или ядра flag отношение адреса к памяти пользователя или к памяти ядра |
Затем в алгоритме начинается цикл, выполняющийся до тех пор, пока операция чтения не будет произведена до конца. Ядро преобразует смещение в байтах внутри файла в номер блока, используя алгоритм bmap, и вычисляет смещение внутри блока до места, откуда следует начать ввод-вывод, а также количество байт, которые будут прочитаны из блока. После считывания блока в буфер, возможно, с продвижением (алгоритмы bread и breada) ядро копирует данные из блока по назначенному адресу в пользовательском процессе. Оно корректирует параметры ввода-вывода в адресном пространстве процесса в соответствии с количеством прочитанных байт, увеличивая значение смещения в байтах внутри файла и адрес места в пользовательском процессе, куда будет доставлена следующая порция данных, и уменьшая число байт, которые необходимо прочитать, чтобы выполнить запрос пользователя. Если запрос пользователя не удовлетворен, ядро повторяет весь цикл, преобразуя смещение в байтах внутри файла в номер блока, считывая блок с диска в системный буфер, копируя данные из буфера в пользовательский процесс, освобождая буфер и корректируя значения параметров ввода-вывода в адресном пространстве процесса. Цикл завершается, либо когда ядро выполнит запрос пользователя полностью, либо когда в файле больше не будет данных, либо если ядро обнаружит ошибку при чтении данных с диска или при копировании данных в пространство пользователя. Ядро корректирует значение смещения в таблице файлов в соответствии с количеством фактически прочитанных байт; поэтому успешное выполнение операций чтения выглядит как последовательное считывание данных из файла. Системная операция lseek () устанавливает значение смещения в таблице файлов и изменяет порядок, в котором процесс читает или записывает данные в файле.
|
#include <fcntl.h> main() { int fd; char lilbuf[20],bigbuf[1024]; fd = open("/etc/passwd",O_RDONLY); read(fd,lilbuf,20); read(fd,bigbuf,1024); read(fd,lilbuf,20); } |
Рассмотрим программу, приведенную на Рисунке 5.7. Функция open возвращает дескриптор файла, который пользователь засылает в переменную fd и использует в последующих вызовах функции read. Выполняя функцию read, ядро проверяет, правильно ли задан параметр "дескриптор файла", а также был ли файл предварительно открыт процессом для чтения. Оно сохраняет значение адреса пользовательского буфера, количество считываемых байт и начальное смещение в байтах внутри файла (соответственно: lilbuf, 20 и 0), в пространстве процесса. В результате вычислений оказывается, что нулевое значение смещения соответствует нулевому блоку файла, и ядро возвращает точку входа в индекс, соответствующую нулевому блоку. Предполагая, что такой блок существует, ядро считывает полный блок размером 1024 байта в буфер, но по адресу lilbuf копирует только 20 байт. Оно увеличивает смещение внутри пространства процесса на 20 байт и сбрасывает счетчик данных в 0. Поскольку операция read выполнилась, ядро переустанавливает значение смещения в таблице файлов на 20, так что последующие операции чтения из файла с данным дескриптором начнутся с места, расположенного со смещением 20 байт от начала файла, а системная функция возвращает число байт, фактически прочитанных, т.е. 20.
При повторном вызове функции read ядро вновь проверяет корректность указания дескриптора и наличие соответствующего файла, открытого процессом для чтения, поскольку оно никак не может узнать, что запрос пользователя на чтение касается того же самого файла, существование которого было установлено во время последнего вызова функции. Ядро сохраняет в пространстве процесса пользовательский адрес bigbuf, количество байт, которые нужно прочитать процессу (1024), и начальное смещение в файле (20), взятое из таблицы файлов. Ядро преобразует смещение внутри файла в номер дискового блока, как раньше, и считывает блок. Если между вызовами функции read прошло непродолжительное время, есть шансы, что блок находится в буферном кеше. Однако, ядро не может полностью удовлетворить запрос пользователя на чтение за счет содержимого буфера, поскольку только 1004 байта из 1024 для данного запроса находятся в буфере. Поэтому оно копирует оставшиеся 1004 байта из буфера в пользовательскую структуру данных bigbuf и корректирует параметры в пространстве процесса таким образом, чтобы следующий шаг цикла чтения начинался в файле с байта 1024, при этом данные следует копировать по адресу байта 1004 в bigbuf в объеме 20 байт, чтобы удовлетворить запрос на чтение.
Теперь ядро переходит к началу цикла, содержащегося в алгоритме read. Оно преобразует смещение в байтах (1024) в номер логического блока (1), обращается ко второму блоку прямой адресации, номер которого хранится в индексе, и отыскивает точный дисковый блок, из которого будет производиться чтение. Ядро считывает блок из буферного кеша или с диска, если в кеше данный блок отсутствует. Наконец, оно копирует 20 байт из буфера по уточненному адресу в пользовательский процесс. Прежде чем выйти из системной функции, ядро устанавливает значение поля смещения в таблице файлов равным 1044, то есть равным значению смещения в байтах до места, куда будет производиться следующее обращение. В последнем вызове функции read из примера ядро ведет себя, как и в первом обращении к функции, за исключением того, что чтение из файла в данном случае начинается с байта 1044, так как именно это значение будет обнаружено в поле смещения той записи таблицы файлов, которая соответствует указанному дескриптору.
Пример показывает, насколько выгодно для запросов ввода-вывода работать с данными, начинающимися на границах блоков файловой системы и имеющими размер, кратный размеру блока. Это позволяет ядру избегать дополнительных итераций при выполнении цикла в алгоритме read и всех вытекающих последствий, связанных с дополнительными обращениями к индексу в поисках номера блока, который содержит данные, и с конкуренцией за использование буферного пула. Библиотека стандартных модулей ввода-вывода создана таким образом, чтобы скрыть от пользователей размеры буферов ядра; ее использование позволяет избежать потерь производительности, присущих процессам, работающим с небольшими порциями данных, из-за чего их функционирование на уровне файловой системы неэффективно ().
Выполняя цикл чтения, ядро определяет, является ли файл объектом чтения с продвижением: если процесс считывает последовательно два блока, ядро предполагает, что все очередные операции будут производить последовательное чтение, до тех пор, пока не будет утверждено обратное. На каждом шаге цикла ядро запоминает номер следующего логического блока в копии индекса, хранящейся в памяти, и на следующем шаге сравнивает номер текущего логического блока со значением, запомненным ранее. Если эти номера равны, ядро вычисляет номер физического блока для чтения с продвижением и сохраняет это значение в пространстве процесса для использования в алгоритме breada. Конечно же, пока процесс не считал конец блока, ядро не запустит алгоритм чтения с продвижением для следующего блока.
Обратившись к , вспомним, что номера некоторых блоков в индексе или в блоках косвенной адресации могут иметь нулевое значение, пусть даже номера последующих блоков и ненулевые. Если процесс попытается прочитать данные из такого блока, ядро выполнит запрос, выделяя произвольный буфер в цикле read, очищая его содержимое и копируя данные из него по адресу пользователя. Этот случай не имеет ничего общего с тем случаем, когда процесс обнаруживает конец файла, говорящий о том, что после этого места запись информации никогда не производилась. Обнаружив конец файла, ядро не возвращает процессу никакой информации ().
Когда процесс вызывает системную функцию read, ядро блокирует индекс на время выполнения вызова. Впоследствии, этот процесс может приостановиться во время чтения из буфера, ассоциированного с данными или с блоками косвенной адресации в индексе. Если еще одному процессу дать возможность вносить изменения в файл в то время, когда первый процесс приостановлен, функция read может возвратить несогласованные данные. Например, процесс может считать из файла несколько блоков; если он приостановился во время чтения первого блока, а второй процесс собирался вести запись в другие блоки, возвращаемые данные будут содержать старые данные вперемешку с новыми. Таким образом, индекс остается заблокированным на все время выполнения вызова функции read для того, чтобы процессы могли иметь целостное видение файла, то есть видение того образа, который был у файла перед вызовом функции.
Ядро может выгружать процесс, ведущий чтение, в режим задачи на время между двумя вызовами функций и планировать запуск других процессов. Так как по окончании выполнения системной функции с индекса снимается блокировка, ничто не мешает другим процессам обращаться к файлу и изменять его содержимое. Со стороны системы было бы несправедливо держать индекс заблокированным все время от момента, когда процесс открыл файл, и до того момента, когда файл будет закрыт этим процессом, поскольку тогда один процесс будет держать все время файл открытым, тем самым не давая другим процессам возможности обратиться к файлу. Если файл имеет имя "/etc/ passwd", то есть является файлом, используемым в процессе регистрации для проверки пользовательского пароля, один пользователь может умышленно (или, возможно, неумышленно) воспрепятствовать регистрации в системе всех остальных пользователей. Чтобы предотвратить возникновение подобных проблем, ядро снимает с индекса блокировку по окончании выполнения каждого вызова системной функции, использующей индекс. Если второй процесс внесет изменения в файл между двумя вызовами функции read, производимыми первым процессом, первый процесс может прочитать непредвиденные данные, однако структуры данных ядра сохранят свою согласованность.
Предположим, к примеру, что ядро выполняет два процесса, конкурирующие между собой (Рисунок 5.8). Если допустить, что оба процесса выполняют операцию open до того, как любой из них вызывает системную функцию read или write, ядро может выполнять функции чтения и записи в любой из шести последовательностей: чтение1, чтение2, запись1, запись2, или чтение1, запись1, чтение2, запись2, или чтение1, запись1, запись2, чтение2 и т.д. Состав информации, считываемой процессом A, зависит от последовательности, в которой система выполняет функции, вызываемые двумя процессами; система не гарантирует, что данные в файле останутся такими же, какими они были после открытия файла. Использование возможности захвата файла и записей () позволяет процессу гарантировать сохранение целостности файла после его открытия.
|
#include <fcntl.h> /* процесс A */ main() { int fd; char buf[512]; fd = open("/etc/passwd",O_RDONLY); read(fd,buf,sizeof(buf)); /* чтение1 */ read(fd,buf,sizeof(buf)); /* чтение2 */ | } /* процесс B */ main() { int fd,i; char buf[512]; for (i = 0; i < sizeof(buf); i++) buf[i] = 'a'; fd = open("/etc/passwd",O_WRONLY); write(fd,buf,sizeof(buf)); /* запись1 */ write(fd,buf,sizeof(buf)); /* запись2 */ } |
Наконец, программа на показывает, как процесс может открывать файл более одного раза и читать из него, используя разные файловые дескрипторы. Ядро работает со значениями смещений в таблице файлов, ассоциированными с двумя файловыми дескрипторами, независимо, и поэтому массивы buf1 и buf2 будут по завершении выполнения процесса идентичны друг другу при условии, что ни один процесс в это время не производил запись в файл "/etc/passwd".
Comments:
Copyright ©
Реализация семафоров
Дийкстра [Dijkstra 65] показал, что семафоры можно реализовать без использования специальных машинных инструкций. На представлены реализующие семафоры функции, написанные на языке Си. Функция Pprim блокирует семафор по результатам проверки значений, содержащихся в массиве val; каждый процессор в системе управляет значением одного элемента массива. Прежде чем заблокировать семафор, процессор проверяет, не заблокирован ли уже семафор другими процессорами (соответствующие им элементы в массиве val тогда имеют значения, равные 2), а также не предпринимаются ли попытки в данный момент заблокировать семафор со стороны процессоров с более низким кодом идентификации (соответствующие им элементы имеют значения, равные 1). Если любое из условий выполняется, процессор переустанавливает значение своего элемента в 1 и повторяет попытку. Когда функция Pprim открывает внешний цикл, переменная цикла имеет значение, на единицу превышающее код идентификации того процессора, который использовал ресурс последним, тем самым гарантируется, что ни один из процессоров не может монопольно завладеть ресурсом (в качестве доказательства сошлемся на [Dijkstra 65] и [Coffman 73]). Функция Vprim освобождает семафор и открывает для других процессоров возможность получения исключительного доступа к ресурсу путем очистки соответствующего текущему процессору элемента в массиве val и перенастройки значения lastid. Чтобы защитить ресурс, следует выполнить следующий набор команд: Pprim(семафор); команды использования ресурса; Vprim(семафор);
В большинстве машин имеется набор элементарных (неделимых) инструкций,
реализующих операцию блокирования более дешевыми средствами, ибо циклы, входящие в функцию Pprim, работают медленно и снижают производительность системы. Так, например, в машинах серии IBM 370 поддерживается инструкция compare and swap (сравнить и переставить), в машине AT&T 3B20 - инструкция read and clear (прочитать и очистить). При выполнении инструкции read and clear процессор считывает содержимое ячейки памяти, очищает ее (сбрасывает в 0) и по результатам сравнения первоначального содержимого с 0 устанавливает код завершения инструкции. Если ту же инструкцию над той же ячейкой параллельно выполняет еще один процессор, один из двух процессоров прочитает первоначальное содержимое, а другой - 0: неделимость операции гарантируется аппаратным путем. Таким образом, за счет использования данной инструкции функцию Pprim можно было бы реализовать менее сложными средствами (). Процесс повторяет инструкцию read and clear в цикле до тех пор, пока не будет считано значение, отличное от нуля. Начальное значение компоненты семафора, связанной с блокировкой, должно быть равно 1.
Как таковую, данную семафорную конструкцию нельзя реализовать в составе ядра операционной системы, поскольку работающий с ней процесс не выходит из цикла, пока не достигнет своей цели. Если семафор используется для блокирования структуры данных, процесс, обнаружив семафор заблокированным, приостанавливает свое выполнение, чтобы ядро имело возможность переключиться на контекст другого процесса и выполнить другую полезную работу. С помощью функций Pprim и Vprim можно реализовать более сложный набор семафорных операций, соответствующий тому составу, который определен в разделе .
|
struct semaphore { int val[NUMPROCS]; /* замок---1 элемент на каждый про- /* цессор */ int lastid; /* идентификатор процессора, полу- /* чившего семафор последним */ }; int procid; /* уникальный идентификатор процес- /* сора */ int lastid; /* идентификатор процессора, полу- /* чившего семафор последним */ INIT(semaphore) struct semaphore semaphore; { int i; for (i = 0; i < NUMPROCS; i++) semaphore.val[i] = 0; } Pprim(semaphore) struct semaphore semaphore; { int i,first; loop: first = lastid; semaphore.val[procid] = 1; /* продолжение на следующей странице */ |
Для начала дадим определение семафора как структуры, состоящей из поля блокировки (управляющего доступом к семафору), значения семафора и очереди процессов, приостановленных по семафору. Поле блокировки содержит информацию, открывающую во время выполнения операций типа P и V доступ к другим полям структуры только одному процессу. По завершении операции значение поля сбрасывается. Это значение определяет, разрешен ли процессу доступ к критическому участку, защищаемому семафором. В начале выполнения алгоритма операции P () ядро с помощью функции Pprim предоставляет процессу право исключительного доступа к семафору и уменьшает значение семафора. Если семафор имеет неотрицательное значение, текущий процесс получает доступ к критическому участку. По завершении работы процесс сбрасывает блокировку семафора (с помощью функции Vprim), открывая доступ к семафору для других процессов, и возвращает признак успешного завершения. Если же в результате уменьшения значение семафора становится отрицательным, ядро приостанавливает выполнение процесса, используя алгоритм, подобный алгоритму sleep (): основываясь на значении приоритета, ядро проверяет поступившие сигналы, включает текущий процесс в список приостановленных процессов, в котором последние представлены в порядке поступления, и выполняет переключение контекста. Операция V () получает исключительный доступ к семафору через функцию Pprim и увеличивает значение семафора. Если очередь приостановленных по семафору процессов непуста, ядро выбирает из нее первый процесс и переводит его в состояние "готовности к запуску".
| forloop: for (i = first; i < NUMPROCS; i++) { if (i == procid) { semaphore.val[i] = 2; for (i = 1; i < NUMPROCS; i++) if (i != procid && semaphore.val[i] == 2) goto loop; lastid = procid; return; /* успешное завершение, ресурс /* можно использовать */ } else if (semaphore.val[i]) goto loop; } first = 1; goto forloop; } Vprim(semaphore) struct semaphore semaphore; { lastid = (procid + 1) % NUMPROCS; /* на следующий /* процессор */ semaphore.val[procid] = 0; } |
Рисунок 12.6. Реализация семафорной блокировки на Си (продолжение)
Операции P и V по своему действию похожи на функции sleep и wakeup. Главное различие между ними состоит в том, что семафор является структурой данных, тогда как используемый функциями sleep и wakeup адрес представляет собой всего лишь число. Если начальное значение семафора - нулевое, при выполнении операции P над семафором процесс всегда приостанавливается, поэтому операция P может заменять функцию sleep. Операция V, тем не менее, выводит из состояния приостанова только один процесс, тогда как однопроцессорная функция wakeup возобновляет все процессы, приостановленные по адресу, связанному с событием.
С точки зрения семантики использование функции wakeup означает: данное системное условие более не удовлетворяется, следовательно, все приостановленные по условию процессы должны выйти из состояния приостанова. Так, например, процессы, приостановленные в связи с занятостью буфера, не должны дальше пребывать в этом состоянии, если буфер больше не используется, поэтому они возобновляются ядром. Еще один пример: если несколько процессов выводят данные на терминал с помощью функции write, терминальный драйвер может перевести их в состояние приостанова в связи с невозможностью обработки больших объемов информации. Позже, когда драйвер будет готов к приему следующей порции данных, он возобновит все приостановленные им процессы. Использование операций P и V в тех случаях, когда устанавливающие блокировку процессы получают доступ к ресурсу поочередно, а все остальные процессы - в порядке поступления запросов, является более предпочтительным. В сравнении с однопроцессорной процедурой блокирования (sleep-lock) данная схема обычно выигрывает, так как если при наступлении события все процессы возобновляются, большинство из них может вновь наткнуться на блокировку и снова перейти в состояние приостанова. С другой стороны, в тех случаях, когда требуется вывести из состояния приостанова все процессы одновременно, использование операций P и V представляет известную сложность.
|
struct semaphore { int lock; }; Init(semaphore) struct semaphore semaphore; { semaphore.lock = 1; } Pprim(semaphore) struct semaphore semaphore; { while (read_and_clear(semaphore.lock)) ; } Vprim(semaphore) struct semaphore semaphore; { semaphore.lock = 1; } |
Рисунок 12.7. Операции над семафором, использующие инструкцию read and clear
Если операция возвращает значение семафора, является ли она эквивалентной функции wakeup? while (value(semaphore) < 0) V(semaphore);
Если вмешательства со стороны других процессов нет, ядро повторяет цикл до тех пор, пока значение семафора не станет больше или равно 0, ибо это означает, что в состоянии приостанова по семафору нет больше ни одного процесса. Тем не менее, нельзя исключить и такую возможность, что сразу после того, как процесс A при тестировании семафора на одноименном процессоре обнаружил нулевое значение семафора, процесс B на своем процессоре выполняет операцию P, уменьшая значение семафора до -1 (). Процесс A продолжит свое выполнение, думая, что им возобновлены все приостановленные по семафору процессы. Таким образом, цикл выполнения операции не дает гарантии возобновления всех приостановленных процессов, поскольку он не является элементарным.
| алгоритм P /* операция над семафором типа P */ входная информация: (1) семафор (2) приоритет выходная информация: 0 - в случае нормального завершения -1 - в случае аварийного выхода из состояния приостанова по сигналу, при- нятому в режиме ядра { Pprim(semaphore.lock); уменьшить (semaphore.value); если (semaphore.value >= 0) { Vprim(semaphore.lock); вернуть (0); } /* следует перейти в состояние приостанова */ если (проверяются сигналы) { если (имеется сигнал, прерывающий нахождение в сос- тоянии приостанова) { увеличить (semaphore.value); если (сигнал принят в режиме ядра) { Vprim(semaphore.lock); вернуть (-1); } в противном случае { Vprim(semaphore.lock); longjmp; } } } поставить процесс в конец списка приостановленных по се- мафору; Vprim(semaphore.lock); выполнить переключение контекста; проверить сигналы (см. выше); вернуть (0); } |
Рассмотрим еще один феномен, связанный с использованием семафоров в однопроцессорной системе. Предположим, что два процесса, A и B, конкурируют за семафор. Процесс A обнаруживает, что семафор свободен и что процесс B приостановлен; значение семафора равно -1. Когда с помощью операции V процесс A освобождает семафор, он выводит тем самым процесс B из состояния приостанова и вновь делает значение семафора нулевым. Теперь предположим, что процесс A, по-прежнему выполняясь в режиме ядра, пытается снова заблокировать семафор. Производя операцию P, процесс приостановится, поскольку семафор имеет нулевое значение, несмотря на то, что ресурс пока свободен. Системе придется "раскошелиться" на дополнительное переключение контекста. С другой стороны, если бы блокировка была реализована на основе однопроцессорной схемы (sleep-lock), процесс A получил бы право на повторное использование ресурса, поскольку за это время ни один из процессов не смог бы заблокировать его. Для этого случая схема sleep-lock более подходит, чем схема с использованием семафоров.
| алгоритм V /* операция над семафором типа V */ входная информация: адрес семафора выходная информация: отсутствует { Pprim(semaphore.lock); увеличить (semaphore.value); если (semaphore.value <= 0) { удалить из списка процессов, приостановленных по се- мафору, первый по счету процесс; перевести его в состояние готовности к запуску; } Vprim(semaphore.lock); } |
Рисунок 12.9. Алгоритм выполнения операции V
Когда блокируются сразу несколько семафоров, очередность блокирования должна исключать возникновение тупиковых ситуаций. В качестве примера рассмотрим два семафора, A и B, и два алгоритма, требующих одновременной блокировки семафоров. Если бы алгоритмы устанавливали блокировку на семафоры в обратном порядке, как следует из , последовало бы возникновение тупиковой ситуации; процесс A на одноименном процессоре захватывает семафор SA, в то время как процесс B на своем процессоре захватывает семафор SB. Процесс A пытается захватить и семафор SB, но в результате операции P переходит в состояние приостанова, поскольку значение семафора SB не превышает 0. То же самое происходит с процессом B, когда последний пытается захватить семафор SA. Ни тот, ни другой процессы продолжаться уже не могут.
Для предотвращения возникновения подобных ситуаций используются соответствующие алгоритмы обнаружения опасности взаимной блокировки, устанавливающие наличие опасной ситуации и ликвидирующие ее. Тем не менее, использование таких алгоритмов "утяжеляет" ядро. Поскольку число ситуаций, в которых процесс должен одновременно захватывать несколько семафоров, довольно ограничено, легче было бы реализовать алгоритмы, предупреждающие возникновение тупиковых ситуаций еще до того, как они будут иметь место. Если, к примеру, какой-то набор семафоров всегда блокируется в одном и том же порядке, тупиковая ситуация никогда не возникнет. Но в том случае, когда захвата семафоров в обратном порядке избежать не удается, операция CP предотвратит возникновение тупиковой ситуации (см. ): если операция завершится неудачно, процесс B освободит свои ресурсы, дабы избежать взаимной блокировки, и позже запустит алгоритм на выполнение повторно, скорее всего тогда, когда процесс A завершит работу с ресурсом.
Чтобы предупредить одновременное обращение процессов к ресурсу, программа обработки прерываний, казалось бы, могла воспользоваться семафором, но из-за того, что она не может приостанавливать свою работу (см. ), использовать операцию P в этой программе нельзя. Вместо этого можно использовать "циклическую блокировку" (spin lock) и не переходить в состояние приостанова, как в следующем примере:
Рисунок 12.10. Неудачное имитация функции wakeup при использовании операции V
Рисунок 12.11. Возникновение тупиковой ситуации из-за смены очередности блокирования
Рисунок 12.12. Использование операции P условного типа для предотвращения взаимной блокировки
Операция повторяется в цикле до тех пор, пока значение семафора не превысит 0; программа обработки прерываний не приостанавливается и цикл завершается только тогда, когда значение семафора станет положительным, после чего это значение будет уменьшено операцией CP.
Чтобы предотвратить ситуацию взаимной блокировки, ядру нужно запретить все прерывания, выполняющие "циклическую блокировку". Иначе выполнение процесса, захватившего семафор, будет прервано еще до того, как он сможет освободить семафор; если программа обработки прерываний попытается захватить этот семафор, используя "циклическую блокировку", ядро заблокирует само себя. В качестве примера обратимся к . В момент возникновения прерывания значение семафора не превышает 0, поэтому результатом выполнения операции CP всегда будет "ложь". Проблема решается путем запрещения всех прерываний на то время, пока семафор захвачен процессом.
Рисунок 12.13. Взаимная блокировка при выполнении программы обработки прерывания
"Сборщик" страниц
"Сборщик" страниц (page stealer) является процессом, принадлежащим ядру операционной системы и выполняющим выгрузку из памяти тех страниц, которые больше не входят в состав рабочего множества пользовательского процесса. Этот процесс создается ядром во время инициализации системы и запускается в любой момент, когда в нем возникает необходимость. Он просматривает все активные незаблокированные области и увеличивает значение "возраста" каждой принадлежащей им страницы (заблокированные области пропускаются, но впоследствии, по снятии блокировки, тоже будут учтены). Когда процесс при работе со страницей, принадлежащей области, получает ошибку, ядро блокирует область, чтобы "сборщик" не смог выгрузить страницу до тех пор, пока ошибка не будет обработана.
Страница в памяти может находиться в двух состояниях: либо "дозревать", не будучи еще готовой к выгрузке, либо быть готовой к выгрузке и доступной для привязки к другим виртуальным страницам. Первое состояние означает, что процесс обратился к странице и поэтому страница включена в его рабочее множество. При обращении к странице в некоторых машинах аппаратно устанавливается бит упоминания, если же эта операция не выполняется, соответственно, и программные методы скорее всего используются другие (). Если страница находится в первом состоянии, "сборщик" сбрасывает бит упоминания в ноль, но запоминает количество просмотров множества страниц, выполненных с момента последнего обращения к странице со стороны пользовательского процесса. Таким образом, первое состояние распадается на несколько подсостояний в соответствии с тем, сколько раз "сборщик" страниц обратился к странице до того, как страница стала готовой для выгрузки (см. ). Когда это число превышает некоторое пороговое значение, ядро переводит страницу во второе состояние - состояние готовности к выгрузке. Максимальная продолжительность пребывания страницы в первом состоянии зависит от условий конкретной реализации и ограничивается числом отведенных для этого поля разрядов в записи таблицы страниц.
На показано взаимодействие между процессами, работающими со страницей, и "сборщиком" страниц. Цифры обозначают номер обращения "сборщика" к странице с того момента, как страница была загружена в память. Процесс, обратившийся к странице после второго просмотра страниц "сборщиком", сбросил ее "возраст" в 0. После каждого просмотра пользовательский процесс обращался к странице вновь, но в конце концов "сборщик" страниц осуществил три просмотра страницы с момента последнего обращения к ней со стороны пользовательского процесса и выгрузил ее из памяти.
Рисунок 9.18. Диаграмма состояний страницы
Если область используется совместно не менее, чем двумя процессами, все они работают с битами упоминания в одном и том же наборе записей таблицы страниц. Таким образом, страницы могут включаться в рабочие множества нескольких процессов, но для "сборщика" страниц это не имеет никакого значения. Если страница включена в рабочее множество хотя бы одного из процессов, она остается в памяти; в противном случае она может быть выгружена. Ничего, что одна область, к примеру, имеет в памяти страниц больше, чем имеют другие: "сборщик" страниц не пытается выгрузить равное количество страниц из всех активных областей.
Ядро возобновляет работу "сборщика" страниц, когда доступная в системе свободная память имеет размер, не дотягивающий до нижней допустимой отметки, и тогда "сборщик" производит откачку страниц до тех пор, пока объем свободной памяти не превысит верхнюю отметку. При использовании двух отметок количество производимых операций сокращается, ибо если ядро использует только одно пороговое значение, оно будет выгружать достаточное число страниц для освобождения памяти свыше порогового значения, но в результате возвращения ошибочно выгруженных страниц в память размер свободного пространства вскоре вновь опустится ниже этого порога. Объем свободной памяти при этом постоянно бы поддерживался около пороговой отметки. Выгрузка страниц с освобождением памяти в объеме, превышающем верхнюю отметку, откладывает момент, когда объем свободной памяти в системе станет меньше нижней отметки, поэтому "сборщику" страниц не приходится уже так часто выполнять свою работу. Оптимальный выбор уровней верхней и нижней отметок администратором повышает производительность системы.
Рисунок 9.19. Пример "созревания" страницы
Когда "сборщик" страниц принимает решение выгрузить страницу из памяти, он проверяет возможность нахождения копии этой страницы на устройстве выгрузки. При этом могут иметь место три случая:
Если на устройстве выгрузки есть копия страницы, ядро "планирует" выгрузку страницы: "сборщик" страниц помещает ее в список выгруженных страниц и переходит дальше; выгрузка считается логически завершившейся. Когда число страниц в списке превысит ограничение (определяемое возможностями дискового контроллера), ядро переписывает страницы на устройство выгрузки. Если на устройстве выгрузки уже есть копия страницы и ее содержимое ничем не отличается от содержимого страницы в памяти (бит модификации в записи таблицы страниц не установлен), ядро сбрасывает в ноль бит доступности (в той же записи таблицы), уменьшает значение счетчика ссылок в таблице pfdata и помещает запись в список свободных страниц для будущего переназначения. Если на устройстве выгрузки есть копия страницы, но процесс изменил содержимое ее оригинала в памяти, ядро планирует выгрузку страницы и освобождает занимаемое ее копией место на устройстве выгрузки.
"Сборщик" страниц копирует страницу на устройство выгрузки, если имеют место случаи 1 и 3.
Чтобы проиллюстрировать различия между последними двумя случаями, предположим, что страница находится на устройстве выгрузки и загружается в основную память после того, как процесс столкнулся с отсутствием необходимых данных. Допустим, ядро не стало автоматически удалять копию страницы на диске. В конце концов, "сборщик" страниц вновь примет решение выгрузить страницу. Если с момента загрузки в память в страницу не производилась запись данных, содержимое страницы в памяти идентично содержимому ее дисковой копии и в переписи страницы на устройство выгрузки необходимости не возникает. Однако, если процесс успел что-то записать на страницу, старый и новый ее варианты будут различаться, поэтому ядру следует переписать страницу на устройство выгрузки, освободив предварительно место, занимаемое на устройстве старым вариантом. Ядро не сразу использует освобожденное пространство на устройстве выгрузки, поэтому оно имеет возможность поддерживать непрерывное размещение занятых участков, что повышает эффективность использования области выгрузки.
"Сборщик" страниц заполняет список выгруженных страниц, которые в принципе могут принадлежать разным областям, и по заполнении списка откачивает их на устройство выгрузки. Нет необходимости в том, чтобы все страницы одного процесса непременно выгружались: к примеру, некоторые из страниц, возможно, недостаточно "созрели" для этого. В этом видится различие со стратегией выгрузки процессов, согласно которой из памяти выгружаются все страницы одного процесса, вместе с тем метод переписи данных на устройство выгрузки идентичен тому методу, который описан для системы с замещением процессов в . Если на устройстве выгрузки недостаточно непрерывного пространства, ядро выгружает страницы по отдельности (по одной странице за операцию), что в конечном итоге обходится недешево. В системе с замещением страниц фрагментация на устройстве выгрузки выше, чем в системе с замещением процессов, поскольку ядро выгружает блоки страниц, но загружает в память каждую страницу в отдельности.
Когда ядро переписывает страницу на устройство выгрузки, оно сбрасывает бит доступности в соответствующей записи таблицы страниц и уменьшает значение счетчика ссылок в соответствующей записи таблицы pfdata. Если значение счетчика становится равным 0, запись таблицы pfdata помещается в конец списка свободных страниц и запоминается для последующего переназначения. Если значение счетчика отлично от 0, это означает, что страница (в результате выполнения функции fork) используется совместно несколькими процессами, но ядро все равно выгружает ее. Наконец, ядро выделяет пространство на устройстве выгрузки, сохраняет его адрес в дескрипторе дискового блока и увеличивает значение счетчика ссылок на страницу в таблице использования области подкачки. Если в то время, пока страница находится в списке свободных страниц, процесс обнаружил ее отсутствие, получив соответствующую ошибку, ядро может восстановить ее в памяти, не обращаясь к устройству выгрузки. Однако, страница все равно будет считаться выгруженной, если она попала в список "сборщика" страниц.
Предположим, к примеру, что "сборщик" страниц выгружает 30, 40, 50 и 20 страниц из процессов A, B, C и D, соответственно, и что за одну операцию выгрузки на дисковое устройство откачиваются 64 страницы. На показана последовательность имеющих при этом место операций выгрузки при условии, что "сборщик" страниц осуществляет просмотр страниц процессов в очередности: A, B, C, D. "Сборщик" выделяет на устройстве выгрузки место для 64 страниц и выгружает 30 страниц процесса A и 34 страницы процесса B. Затем он выделяет место для следующих 64 страниц и выгружает оставшиеся 6 страниц процесса B, 50 страниц процесса C и 8 страниц процесса D. Выделенные для размещения страниц за две операции участки области выгрузки могут быть и несмежными. "Сборщик" сохраняет оставшиеся 12 страниц процесса D в списке выгружаемых страниц, но не выгружает их до тех пор, пока список не будет заполнен до конца. Как только у процессов возникает потребность в подкачке страниц с устройства выгрузки или если страницы больше не нужны использующим их процессам (процессы завершились), в области выгрузки освобождается место.
Чтобы подвести итог, выделим в процессе откачки страницы из памяти две фазы. На первой фазе "сборщик" страниц ищет страницы, подходящие для выгрузки, и помещает их номера в список выгружаемых страниц. На второй фазе ядро копирует страницу на устройство выгрузки (если на нем имеется место), сбрасывает в ноль бит допустимости в соответствующей записи таблицы страниц, уменьшает значение счетчика ссылок в соответствующей записи таблицы pfdata и если оно становится равным 0, помещает эту запись в конец списка свободных
страниц. Содержимое физической страницы в памяти не изменяется до тех пор,
пока страница не будет переназначена другому процессу.
Рисунок 9.20. Выделение пространства на устройстве выгрузки в системе с замещением страниц
СЕМАФОРЫ
Поддержка системы UNIX в многопроцессорной конфигурации может включать в себя разбиение ядра системы на критические участки, параллельное выполнение которых на нескольких процессорах не допускается. Такие системы предназначались для работы на машинах AT&T 3B20A и IBM 370, для разбиения ядра использовались семафоры (см. [Bach 84]). Нижеследующие рассуждения помогают понять суть данной особенности. При ближайшем рассмотрении сразу же возникают два вопроса: как использовать семафоры и где определить критические участки.
Как уже говорилось в , если при выполнении критического участка программы процесс приостанавливается, для защиты участка от посягательств со стороны других процессов алгоритмы работы ядра однопроцессорной системы UNIX используют блокировку. Механизм установления блокировки: выполнять пока (блокировка установлена) /* операция проверки */ приостановиться (до снятия блокировки); установить блокировку;
механизм снятия блокировки: снять блокировку; вывести из состояния приостанова все процессы, приостановленные в результате блокировки;
Рисунок 12.5. Конкуренция за установку блокировки в многопроцессорных системах
Блокировки такого рода охватывают некоторые критические участки, но не работают в многопроцессорных системах, что видно из . Предположим, что блокировка снята и что два процесса на разных процессорах одновременно пытаются проверить ее наличие и установить ее. В момент t они обнаруживают снятие блокировки, устанавливают ее вновь, вступают в критический участок и создают опасность нарушения целостности структур данных ядра. В условии одновременности имеется отклонение: механизм не сработает, если перед тем, как процесс выполняет операцию проверки, ни один другой процесс не выполнил операцию установления блокировки. Если, например, после обнаружения снятия блокировки процессор A обрабатывает прерывание и в этот момент процессор B выполняет проверку и устанавливает блокировку, по выходе из прерывания процессор A так же установит блокировку. Чтобы предотвратить возникновение подобной ситуации, нужно сделать так, чтобы процедура блокирования была неделимой: проверку наличия блокировки и ее установку следует объединить в одну операцию, чтобы в каждый момент времени с блокировкой имел дело только один процесс.
Для создания набора семафоров и получения доступа к ним используется системная функция semget, для выполнения различных управляющих операций над набором - функция semctl, для работы со значениями семафоров - функция semop.
|
#include <sys/types.h> #include <sys/ipc.h> #include <sys/shm.h> #define SHMKEY 75 #define K 1024 int shmid; main() { int i, *pint; char *addr1, *addr2; extern char *shmat(); extern cleanup(); for (i = 0; i < 20; i++) signal(i,cleanup); shmid = shmget(SHMKEY,128*K,0777IPC_CREAT); addr1 = shmat(shmid,0,0); addr2 = shmat(shmid,0,0); printf("addr1 Ox%x addr2 Ox%x\n",addr1,addr2); pint = (int *) addr1; for (i = 0; i < 256, i++) *pint++ = i; pint = (int *) addr1; *pint = 256; pint = (int *) addr2; for (i = 0; i < 256, i++) printf("index %d\tvalue %d\n",i,*pint++); pause(); } cleanup() { shmctl(shmid,IPC_RMID,0); exit(); } |
|
#include <sys/types.h> #include <sys/ipc.h> #include <sys/shm.h> #define SHMKEY 75 #define K 1024 int shmid; main() { int i, *pint; char *addr; extern char *shmat(); shmid = shmget(SHMKEY,64*K,0777); addr = shmat(shmid,0,0); pint = (int *) addr; while (*pint == 0) ; for (i = 0; i < 256, i++) printf("%d\n",*pint++); } |
Рисунок 11.13. Структуры данных, используемые в работе над семафорами
Синтаксис вызова системной функции semget: id = semget(key,count,flag);
где key, flag и id имеют тот же смысл, что и в других механизмах взаимодействия процессов (обмен сообщениями и разделение памяти). В результате выполнения функции ядро выделяет запись, указывающую на массив семафоров и содержащую счетчик count (). В записи также хранится количество семафоров в массиве, время последнего выполнения функций semop и semctl. Системная функция semget на , например, создает семафор из двух элементов.
Синтаксис вызова системной функции semop: oldval = semop(id,oplist,count);
где id - дескриптор, возвращаемый функцией semget, oplist - указатель на список операций, count - размер списка. Возвращаемое функцией значение oldval является прежним значением семафора, над которым производилась операция. Каждый элемент списка операций имеет следующий формат:
номер семафора, идентифицирующий элемент массива семафоров, над которым выполняется операция, код операции, флаги.
|
#include <sys/types.h> #include <sys/ipc.h> #include <sys/sem.h> #define SEMKEY 75 int semid; unsigned int count; /* определение структуры sembuf в файле sys/sem.h * struct sembuf { * unsigned shortsem_num; * short sem_op; * short sem_flg; }; */ struct sembuf psembuf,vsembuf; /* операции типа P и V */ main(argc,argv) int argc; char *argv[]; { int i,first,second; short initarray[2],outarray[2]; extern cleanup(); if (argc == 1) { for (i = 0; i < 20; i++) signal(i,cleanup); semid = semget(SEMKEY,2,0777IPC_CREAT); initarray[0] = initarray[1] = 1; semctl(semid,2,SETALL,initarray); semctl(semid,2,GETALL,outarray); printf("начальные значения семафоров %d %d\n", outarray[0],outarray[1]); pause(); /* приостанов до получения сигнала */ } /* продолжение на следующей странице */ |
|
else if (argv[1][0] == 'a') { first = 0; second = 1; } else { first = 1; second = 0; } semid = semget(SEMKEY,2,0777); psembuf.sem_op = -1; psembuf.sem_flg = SEM_UNDO; vsembuf.sem_op = 1; vsembuf.sem_flg = SEM_UNDO; for (count = 0; ; count++) { psembuf.sem_num = first; semop(semid,&psembuf,1); psembuf.sem_num = second; semop(semid,&psembuf,1); printf("процесс %d счетчик %d\n",getpid(),count); vsembuf.sem_num = second; semop(semid,&vsembuf,1); vsembuf.sem_num = first; semop(semid,&vsembuf,1); } } cleanup() { semctl(semid,2,IPC_RMID,0); exit(); } |
Ядро считывает список операций oplist из адресного пространства задачи и проверяет корректность номеров семафоров, а также наличие у процесса необходимых разрешений на чтение и корректировку семафоров (). Если таких разрешений не имеется, системная функция завершается неудачно. Если ядру приходится приостанавливать свою работу при обращении к списку операций, оно возвращает семафорам их прежние значения и находится в состоянии приостанова до наступления ожидаемого события, после чего системная функция запускается вновь. Поскольку ядро хранит коды операций над семафорами в глобальном списке, оно вновь считывает этот список из пространства задачи, когда перезапускает системную функцию. Таким образом, операции выполняются комплексно - или все за один сеанс или ни одной.
|
алгоритм semop /* операции над семафором */ входная информация: (1) дескриптор семафора (2) список операций над семафором (3) количество элементов в списке выходная информация: исходное значение семафора { проверить корректность дескриптора семафора; start: считать список операций над семафором из простран- ства задачи в пространство ядра; проверить наличие разрешений на выполнение всех опера- ций; для (каждой операции в списке) { если (код операции имеет положительное значение) { прибавить код операции к значению семафора; если (для данной операции установлен флаг UNDO) скорректировать структуру восстановления для данного процесса; вывести из состояния приостанова все процессы, ожидающие увеличения значения семафора; } в противном случае если (код операции имеет отрица- тельное значение) { если (код операции + значение семафора >= 0) { прибавить код операции к значению семафо- ра; если (флаг UNDO установлен) скорректировать структуру восстанов- ления для данного процесса; если (значение семафора равно 0) /* продолжение на следующей страни- * це */ |
Рисунок 11.15. Алгоритм выполнения операций над семафором
Ядро меняет значение семафора в зависимости от кода операции. Если код операции имеет положительное значение, ядро увеличивает значение семафора и выводит из состояния приостанова все процессы, ожидающие наступления этого события. Если код операции равен 0, ядро проверяет значение семафора: если оно равно 0, ядро переходит к выполнению других операций; в противном случае ядро увеличивает число приостановленных процессов, ожидающих, когда значение семафора станет нулевым, и "засыпает". Если код операции имеет отрицательное значение и если его абсолютное значение не превышает значение семафора, ядро прибавляет код операции (отрицательное число) к значению семафора. Если результат равен 0, ядро выводит из состояния приостанова все процессы, ожидающие обнуления значения семафора. Если результат меньше абсолютного значения кода операции, ядро приостанавливает процесс до тех пор, пока значение семафора не увеличится. Если процесс приостанавливается посреди операции, он имеет приоритет, допускающий прерывания; следовательно, получив сигнал, он выходит из этого состояния.
| вывести из состояния приостанова все процессы, ожидающие обнуления значе- ния семафора; продолжить; } выполнить все произведенные над семафором в данном сеансе операции в обратной последова- тельности (восстановить старое значение сема- фора); если (флаги не велят приостанавливаться) вернуться с ошибкой; приостановиться (до тех пор, пока значение се- мафора не увеличится); перейти на start; /* повторить цикл с самого * начала * / } в противном случае /* код операции равен нулю */ { если (значение семафора отлично от нуля) { выполнить все произведенные над семафором в данном сеансе операции в обратной по- следовательности (восстановить старое значение семафора); если (флаги не велят приостанавливаться) вернуться с ошибкой; приостановиться (до тех пор, пока значение семафора не станет нулевым); перейти на start; /* повторить цикл */ } } } /* конец цикла */ /* все операции над семафором выполнены */ скорректировать значения полей, в которых хранится вре- мя последнего выполнения операций и идентификаторы процессов; вернуть исходное значение семафора, существовавшее в момент вызова функции semop; } |
Рисунок 11.15. Алгоритм выполнения операций над семафором (продолжение)
Перейдем к программе, представленной на , и предположим, что пользователь исполняет ее (под именем a.out) три раза в следующем порядке: a.out & a.out a & a.out b &
Если программа вызывается без параметров, процесс создает набор семафоров из двух элементов и присваивает каждому семафору значение, равное 1. Затем процесс вызывает функцию pause и приостанавливается для получения сигнала, после чего удаляет семафор из системы (cleanup). При выполнении программы с параметром 'a' процесс (A) производит над семафорами в цикле четыре операции: он уменьшает на единицу значение семафора 0, то же самое делает с семафором 1, выполняет команду вывода на печать и вновь увеличивает значения семафоров 0 и 1. Если бы процесс попытался уменьшить значение семафора, равное 0, ему пришлось бы приостановиться, следовательно, семафор можно считать захваченным (недоступным для уменьшения). Поскольку исходные значения семафоров были равны 1 и поскольку к семафорам не было обращений со стороны других процессов, процесс A никогда не приостановится, а значения семафоров будут изменяться только между 1 и 0. При выполнении программы с параметром 'b' процесс (B) уменьшает значения семафоров 0 и 1 в порядке, обратном ходу выполнения процесса A. Когда процессы A и B выполняются параллельно, может сложиться ситуация, в которой процесс A захватил семафор 0 и хочет захватить семафор 1, а процесс B захватил семафор 1 и хочет захватить семафор 0. Оба процесса перейдут в состояние приостанова, не имея возможности продолжить свое выполнение. Возникает взаимная блокировка, из которой процессы могут выйти только по получении сигнала.
Чтобы предотвратить возникновение подобных проблем, процессы могут выполнять одновременно несколько операций над семафорами. В последнем примере желаемый эффект достигается благодаря использованию следующих операторов: struct sembuf psembuf[2]; psembuf[0].sem_num = 0; psembuf[1].sem_num = 1; psembuf[0].sem_op = -1; psembuf[1].sem_op = -1; semop(semid,psembuf,2);
Psembuf - это список операций, выполняющих одновременное уменьшение значений семафоров 0 и 1. Если какая-то операция не может выполняться, процесс приостанавливается. Так, например, если значение семафора 0 равно 1, а значение семафора 1 равно 0, ядро оставит оба значения неизменными до тех пор, пока не сможет уменьшить и то, и другое.
Установка флага IPC_NOWAIT в функции semop имеет следующий смысл: если ядро попадает в такую ситуацию, когда процесс должен приостановить свое выполнение в ожидании увеличения значения семафора выше определенного уровня или, наоборот, снижения этого значения до 0, и если при этом флаг IPC_NOWAIT установлен, ядро выходит из функции с извещением об ошибке. Таким образом, если не приостанавливать процесс в случае невозможности выполнения отдельной операции, можно реализовать условный тип семафора.
Если процесс выполняет операцию над семафором, захватывая при этом некоторые ресурсы, и завершает свою работу без приведения семафора в исходное состояние, могут возникнуть опасные ситуации. Причинами возникновения таких ситуаций могут быть как ошибки программирования, так и сигналы, приводящие к внезапному завершению выполнения процесса. Если после того, как процесс уменьшит значения семафоров, он получит сигнал kill, восстановить прежние значения процессу уже не удастся, поскольку сигналы данного типа не анализируются процессом. Следовательно, другие процессы, пытаясь обратиться к семафорам, обнаружат, что последние заблокированы, хотя сам заблокировавший их процесс уже прекратил свое существование. Чтобы избежать возникновения подобных ситуаций, в функции semop процесс может установить флаг SEM_UNDO; когда процесс завершится, ядро даст обратный ход всем операциям, выполненным процессом. Для этого в распоряжении у ядра имеется таблица, в которой каждому процессу в системе отведена отдельная запись. Запись таблицы содержит указатель на группу структур восстановления, по одной структуре на каждый используемый процессом семафор (). Каждая структура восстановления состоит из трех элементов - идентификатора семафора, его порядкового номера в наборе и установочного значения.
Рисунок 11.16. Структуры восстановления семафоров
Ядро выделяет структуры восстановления динамически, во время первого выполнения системной функции semop с установленным флагом SEM_UNDO. При последующих обращениях к функции с тем же флагом ядро просматривает структуры восстановления для процесса в поисках структуры с тем же самым идентификатором и порядковым номером семафора, что и в формате вызова функции. Если структура обнаружена, ядро вычитает значение произведенной над семафором операции из установочного значения. Таким образом, в структуре восстановления хранится результат вычитания суммы значений всех операций, произведенных над семафором, для которого установлен флаг SEM_UNDO. Если соответствующей структуры нет, ядро создает ее, сортируя при этом список структур по идентификаторам и номерам семафоров. Если установочное значение становится равным 0, ядро удаляет структуру из списка. Когда процесс завершается, ядро вызывает специальную процедуру, которая просматривает все связанные с процессом структуры восстановления и выполняет над указанным семафором все обусловленные действия.
Рисунок 11.17. Последовательность состояний списка структур восстановления
Ядро создает структуру восстановления всякий раз, когда процесс уменьшает значение семафора, а удаляет ее, когда процесс увеличивает значение семафора, поскольку установочное значение структуры равно 0. На показана последовательность состояний списка структур при выполнении программы с параметром 'a'. После первой операции процесс имеет одну структуру, состоящую из идентификатора semid, номера семафора, равного 0, и установочного значения, равного 1, а после второй операции появляется вторая структура с номером семафора, равным 1, и установочным значением, равным 1. Если процесс неожиданно завершается, ядро проходит по всем структурам и прибавляет к каждому семафору по единице, восстанавливая их значения в 0. В частном случае ядро уменьшает установочное значение для семафора 1 на третьей операции, в соответствии с увеличением значения самого семафора, и удаляет всю структуру целиком, поскольку установочное значение становится нулевым. После четвертой операции у процесса больше нет структур восстановления, поскольку все установочные значения стали нулевыми.
Векторные операции над семафорами позволяют избежать взаимных блокировок, как было показано выше, однако они представляют известную трудность для понимания и реализации, и в большинстве приложений полный набор их возможностей не является обязательным. Программы, испытывающие потребность в использовании набора семафоров, сталкиваются с возникновением взаимных блокировок на пользовательском уровне, и ядру уже нет необходимости поддерживать такие сложные формы системных функций.
Синтаксис вызова системной функции semctl: semctl(id,number,cmd,arg);
Параметр arg объявлен как объединение типов данных: union semunion { int val; struct semid_ds *semstat; /* описание типов см. в При- * ложении */ unsigned short *array; } arg;
Ядро интерпретирует параметр arg в зависимости от значения параметра cmd, подобно тому, как интерпретирует команды ioctl (). Типы действий, которые могут использоваться в параметре cmd: получить или установить значения управляющих параметров (права доступа и др.), установить значения одного или всех семафоров в наборе, прочитать значения семафоров. Подробности по каждому действию содержатся в Приложении. Если указана команда удаления, IPC_RMID, ядро ведет поиск всех процессов, содержащих структуры восстановления для данного семафора, и удаляет соответствующие структуры из системы. Затем ядро инициализирует используемые семафором структуры данных и выводит из состояния приостанова все процессы, ожидающие наступления некоторого связанного с семафором события: когда процессы возобновляют свое выполнение, они обнаруживают, что идентификатор семафора больше не является корректным, и возвращают вызывающей программе ошибку.
СИГНАЛЫ
Сигналы сообщают процессам о возникновении асинхронных событий. Посылка сигналов производится процессами - друг другу, с помощью функции kill, - или ядром. В версии V (вторая редакция) системы UNIX существуют 19 различных сигналов, которые можно классифицировать следующим образом:
Сигналы, посылаемые в случае завершения выполнения процесса, то есть тогда, когда процесс выполняет функцию exit или функцию signal с параметром death of child (гибель потомка); Сигналы, посылаемые в случае возникновения вызываемых процессом особых ситуаций, таких как обращение к адресу, находящемуся за пределами виртуального адресного пространства процесса, или попытка записи в область памяти, открытую только для чтения (например, текст программы), или попытка исполнения привилегированной команды, а также различные аппаратные ошибки; Сигналы, посылаемые во время выполнения системной функции при возникновении неисправимых ошибок, таких как исчерпание системных ресурсов во время выполнения функции exec после освобождения исходного адресного пространства (см. ); Сигналы, причиной которых служит возникновение во время выполнения системной функции совершенно неожиданных ошибок, таких как обращение к несуществующей системной функции (процесс передал номер системной функции, который не соответствует ни одной из имеющихся функций), запись в канал, не связанный ни с одним из процессов чтения, а также использование недопустимого значения в параметре "reference" системной функции lseek. Казалось бы, более логично в таких случаях вместо посылки сигнала возвращать код ошибки, однако с практической точки зрения для аварийного завершения процессов, в которых возникают подобные ошибки, более предпочтительным является именно использование сигналов ; Сигналы, посылаемые процессу, который выполняется в режиме задачи, например, сигнал тревоги (alarm), посылаемый по истечении определенного периода времени, или произвольные сигналы, которыми обмениваются процессы, использующие функцию kill; Сигналы, связанные с терминальным взаимодействием, например, с "зависанием" терминала (когда сигнал-носитель на терминальной линии прекращается по любой причине) или с нажатием клавиш "break" и "delete" на клавиатуре терминала; Сигналы, с помощью которых производится трассировка выполнения процесса. Условия применения сигналов каждой группы будут рассмотрены в этой и последующих главах.
Концепция сигналов имеет несколько аспектов, связанных с тем, каким образом ядро посылает сигнал процессу, каким образом процесс обрабатывает сигнал и управляет реакцией на него. Посылая сигнал процессу, ядро устанавливает в единицу разряд в поле сигнала записи таблицы процессов, соответствующий типу сигнала. Если процесс находится в состоянии приостанова с приоритетом, допускающим прерывания, ядро возобновит его выполнение. На этом роль отправителя сигнала (процесса или ядра) исчерпывается. Процесс может запоминать сигналы различных типов, но не имеет возможности запоминать количество получаемых сигналов каждого типа. Например, если процесс получает сигнал о "зависании" или об удалении процесса из системы, он устанавливает в единицу соответствующие разряды в поле сигналов таблицы процессов, но не может сказать, сколько экземпляров сигнала каждого типа он получил.
Ядро проверяет получение сигнала, когда процесс собирается перейти из режима ядра в режим задачи, а также когда он переходит в состояние приостанова или выходит из этого состояния с достаточно низким приоритетом планирования (см. ). Ядро обрабатывает сигналы только тогда, когда процесс возвращается из режима ядра в режим задачи. Таким образом, сигнал не оказывает немедленного воздействия на поведение процесса, исполняемого в режиме ядра. Если процесс исполняется в режиме задачи, а ядро тем временем обрабатывает прерывание, послужившее поводом для посылки процессу сигнала, ядро распознает и обработает сигнал по выходе из прерывания. Таким образом, процесс не будет исполняться в режиме задачи, пока какие-то сигналы остаются необработанными.
На представлен алгоритм, с помощью которого ядро определяет, получил ли процесс сигнал или нет. Условия, в которых формируются сигналы типа "гибель потомка", будут рассмотрены позже. Мы также увидим, что процесс может игнорировать отдельные сигналы, если воспользуется функцией signal. В алгоритме issig ядро просто гасит индикацию тех сигналов, на которые процесс не желает обращать внимание, и привлекает внимание процесса ко всем остальным сигналам.
Рисунок 7.6. Диаграмма переходов процесса из состояние в состояние с указанием моментов проверки и обработки сигналов
| алгоритм issig /* проверка получения сигналов */ входная информация: отсутствует выходная информация: "истина", если процесс получил сигна- лы, которые его интересуют "ложь" - в противном случае { выполнить пока (поле в записи таблицы процессов, содер- жащее индикацию о получении сигнала, хранит ненулевое значение) { найти номер сигнала, посланного процессу; если (сигнал типа "гибель потомка") { если (сигналы данного типа игнорируются) освободить записи таблицы процессов, которые соответствуют потомкам, прекратившим существо- вание; в противном случае если (сигналы данного типа при- нимаются) возвратить (истину); } в противном случае если (сигнал не игнорируется) возвратить (истину); сбросить (погасить) сигнальный разряд, установленный в соответствующем поле таблицы процессов, хранящем индикацию получения сигнала; } возвратить (ложь); } |
Символьные списки
Строковый интерфейс обрабатывает данные в символьных списках. Символьный список (clist) представляет собой переменной длины список символьных блоков с использованием указателей и с подсчетом количества символов в списке. Символьный блок (cblock) содержит указатель на следующий блок в списке, небольшой массив хранимой в символьном виде информации и адреса смещений, показывающие место расположения внутри блока корректной информации (). Смещение до начала показывает первую позицию расположения корректной информации в массиве, смещение до конца показывает первую позицию расположения некорректной информации.
Рисунок 10.9. Последовательность обращений и поток данных через строковый интерфейс
Рисунок 10.10. Символьный блок
Ядро обеспечивает ведение списка свободных символьных блоков и выполняет над символьными списками и символьными блоками шесть операций.
Ядро назначает драйверу символьный блок из списка свободных символьных блоков. Оно также возвращает символьный блок в список свободных символьных блоков. Ядро может выбирать первый символ из символьного списка: оно удаляет первый символ из первого символьного блока в списке и устанавливает значения счетчика символов в списке и указателей в блоке таким образом, чтобы последующие операции не выбирали один и тот же символ. Если в результате операции выбран последний символ блока, ядро помещает в список свободных символьных блоков пустой блок и переустанавливает указатели в символьном списке. Если в символьном списке отсутствуют символы, ядро возвращает пустой символ. Ядро может поместить символ в конец символьного списка путем поиска последнего символьного блока в списке, включения символа в него и переустановки адресов смещений. Если символьный блок заполнен, ядро выделяет новый символьный блок, включает его в конец символьного списка и помещает символ в новый блок. Ядро может удалять от начала списка группу символов по одному блоку за одну операцию, что эквивалентно удалению всех символов в блоке за один раз. Ядро может поместить блок с символами в конец символьного списка.
Символьные списки позволяют создать несложный механизм буферизации, полезный при небольшом объеме передаваемых данных, типичном для медленных устройств, таких как терминалы. Они дают возможность манипулировать с данными с каждым символом в отдельности и с группой символьных блоков. Например, иллюстрирует удаление символов из символьного списка; ядро удаляет по одному символу из первого блока в списке () до тех пор, пока в блоке не останется ни одного символа (); затем оно устанавливает указатель списка на следующий блок, который становится первым блоком в списке. Подобно этому на показано, как ядро включает символы в символьный список; при этом предполагается, что в одном блоке помещается до 8 символов и что ядро размещает новый блок в конце списка ().
Рисунок 10.11. Удаление символов из символьного списка
Рисунок 10.12. Включение символов в символьный список
СИСТЕМА СМЕШАННОГО ТИПА СО СВОПИНГОМ И ПОДКАЧКОЙ ПО ЗАПРОСУ
Несмотря на то, что в системах с замещением страниц по запросу обращение с памятью отличается большей гибкостью по сравнению с системами подкачки процессов, возможно возникновение ситуаций, в которых "сборщик" страниц и программа обработки отказов из-за недоступности данных начинают мешать друг другу из-за нехватки памяти. Если сумма рабочих множеств всех процессов превышает объем физической памяти в машине, программа обработки отказов обычно приостанавливается, поскольку выделять процессам страницы памяти дальше становится невозможным. "Сборщик" страниц не сможет достаточно быстро освободить место в памяти, ибо все страницы принадлежат рабочему множеству. Производительность системы падает, поскольку ядро тратит слишком много времени на верхнем уровне, с безумной скоростью перестраивая память.
Ядро в версии V манипулирует алгоритмами подкачки процессов и замещения страниц так, что проблемы соперничества перестают быть неизбежными. Когда ядро не может выделить процессу страницы памяти, оно возобновляет работу процесса подкачки и переводит пользовательский процесс в состояние, эквивалентное состоянию "готовности к запуску, будучи зарезервированным". В этом состоянии одновременно могут находиться несколько процессов. Процесс подкачки выгружает один за другим целые процессы, пока объем доступной памяти в системе не превысит верхнюю отметку. На каждый выгруженный процесс приходится один процесс, загруженный в память из состояния "готовности к выполнению, будучи зарезервированным". Ядро загружает эти процессы не с помощью обычного алгоритма подкачки, а путем обработки отказов при обращении к соответствующим страницам. На последующих итерациях процесса подкачки при условии наличия в системе достаточного объема свободной памяти будут обработаны отказы, полученные другими пользовательскими процессами. Применение такого метода ведет к снижению частоты возникновения системных отказов и устранению соперничества: по идеологии он близок к методам, используемым в операционной системе VAX/VMS ([Levy 82]).
Comments:
Copyright ©
СИСТЕМА TUNIS
Пользовательский интерфейс системы Tunis совместим с аналогичным интерфейсом системы UNIX, но ядро этой системы, разработанное на языке Concurrent Euclid, состоит из процессов, управляющих каждой частью системы. Проблема взаимного исключения решается в системе Tunis довольно просто, так как в каждый момент времени исполняется не более одной копии управляемого ядром процесса, кроме того, процессы работают только с теми структурами данных, которые им принадлежат. Системные процессы активизируются запросами на ввод, защиту очереди запросов осуществляет процедура программного монитора. Эта процедура усиливает взаимное исключение, разрешая доступ к своей исполняемой части в каждый момент времени не более, чем одному процессу. Механизм монитора отличается от механизма семафоров тем, что, во-первых, благодаря последним усиливается модульность программ (операции P и V присутствуют на входе в процедуру монитора и на выходе из нее), а во-вторых, сгенерированный компилятором код уже содержит элементы синхронизации. Холт отмечает, что разработка таких систем облегчается, если используется язык, поддерживающий мониторы и включающий понятие параллелизма (см. [Holt 83], стр.190). При всем при этом внутренняя структура системы Tunis отличается от традиционной реализации системы UNIX радикальным образом.
Comments:
Copyright ©
Системная функция pipе
Синтаксис вызова функции создания канала: pipe(fdptr);
где fdptr - указатель на массив из двух целых переменных, в котором будут храниться два дескриптора файла для чтения из канала и для записи в канал. Поскольку ядро реализует каналы внутри файловой системы и поскольку канал не существует до того, как его будут использовать, ядро должно при создании канала назначить ему индекс. Оно также назначает для канала пару пользовательских дескрипторов и соответствующие им записи в таблице файлов: один из дескрипторов для чтения из канала, а другой для записи в канал. Поскольку ядро пользуется таблицей файлов, интерфейс для вызова функций read, write и др. согласуется с интерфейсом для обычных файлов. В результате процессам нет надобности знать, ведут ли они чтение или запись в обычный файл или в канал.
| алгоритм pipe входная информация: отсутствует выходная информация: дескриптор файла для чтения дескриптор файла для записи { назначить новый индекс из устройства канала (алгоритм ialloc); выделить одну запись в таблице файлов для чтения, одну - для переписи; инициализировать записи в таблице файлов таким образом, чтобы они указывали на новый индекс; выделить один пользовательский дескриптор файла для чте- ния, один - для записи, проинициализировать их таким образом, чтобы они указывали на соответствующие точки входа в таблице файлов; установить значение счетчика ссылок в индексе равным 2; установить значение счетчика числа процессов, производя- щих чтение, и процессов, производящих запись, равным 1; } |
Рисунок 5.16. Алгоритм создания каналов (непоименованных)
На Рисунке 5.16 показан алгоритм создания непоименованных каналов. Ядро назначает индекс для канала из файловой системы, обозначенной как "устройство канала", используя алгоритм ialloc. Устройство канала - это именно та файловая система, из которой ядро может назначать каналам индексы и выделять блоки для данных. Администраторы системы указывают устройство канала при конфигурировании системы и эти устройства могут совпадать у разных файловых систем. Пока канал активен, ядро не может переназначить индекс канала и информационные блоки канала другому файлу.
Затем ядро выделяет в таблице файлов две записи, соответствующие дескрипторам для чтения и записи в канал, и корректирует "бухгалтерскую" информацию в копии индекса в памяти. В каждой из выделенных записей в таблице файлов хранится информация о том, сколько экземпляров канала открыто для чтения или записи (первоначально 1), а счетчик ссылок в индексе указывает, сколько раз канал был "открыт" (первоначально 2 - по одному для каждой записи таблицы файлов). Наконец, в индексе записываются смещения в байтах внутри канала до места, где будет начинаться следующая операция записи или чтения. Благодаря сохранению этих смещений в индексе имеется возможность производить доступ к данным в канале в порядке их поступления в канал ("первым пришел первым вышел"); этот момент является особенностью каналов, поскольку для обычных файлов смещения хранятся в таблице файлов. Процессы не могут менять эти смещения с помощью системной функции lseek и поэтому произвольный доступ к данным канала невозможен.
Системные функции и взаимодействие с драйверами
В этом разделе рассматривается взаимодействие ядра с драйверами устройств. При выполнении тех системных функций, которые используют дескрипторы файлов, ядро, следуя за указателями, хранящимися в пользовательском дескрипторе файла, обращается к таблице файлов ядра и к индексу, где оно проверяет тип файла, и переходит к таблице ключей устройств ввода-вывода блоками или символами. Ядро извлекает из индекса старший и младший номера устройства, использует старший номер в качестве указателя на точку входа в соответствующей таблице и вызывает выполнение функции драйвера в соответствии с выполняемой системной функцией, передавая младший номер в качестве параметра. Важным различием в реализации системных функций для файлов устройств и для файлов обычного типа является то, что индекс специального файла не блокируется в то время, когда ядро выполняет программу драйвера. Драйверы часто приостанавливают свою работу, ожидая связи с аппаратными средствами или поступления данных, поэтому ядро не в состоянии определить, на какое время процесс будет приостановлен. Если индекс заблокирован, другие процессы, обратившиеся к индексу (например, посредством системной функции stat), приостановятся на неопределенное время, поскольку один процесс приостановил драйвер.
Рисунок 10.2. Пример заполнения таблиц ключей устройств ввода-вывода блоками и символами
Драйвер устройства интерпретирует параметры вызова системной функции в отношении устройства. Драйвер поддерживает структуры данных, описывающие состояние каждой контролируемой единицы данного типа устройства; функции драйвера и программы обработки прерываний реализуются в соответствии с состоянием драйвера и с тем, какое действие выполняется в этот момент (например, данные вводятся или выводятся). Теперь рассмотрим каждый интерфейс более подробно.
| алгоритм open /* для драйверов устройств */ входная информация: имя пути поиска режим открытия выходная информация: дескриптор файла { преобразовать имя пути поиска в индекс, увеличить значе- ние счетчика ссылок в индексе; выделить в таблице файлов место для пользовательского дескриптора файла, как при открытии обычного файла;
выбрать из индекса старший и младший номера устройства; сохранить контекст (алгоритм setjmp) в случае передачи управления от драйвера; если (устройство блочного типа) { использовать старший номер устройства в качестве ука- зателя в таблице ключей устройств ввода-вывода бло- ками; вызвать процедуру открытия драйвера по данному индек- су: передать младший номер устройства, режимы откры- тия; } в противном случае { использовать старший номер устройства в качестве ука- зателя в таблице ключей устройств посимвольного вво- да-вывода; вызвать процедуру открытия драйвера по данному индек- су: передать младший номер устройства, режимы откры- тия; } если (открытие в драйвере не выполнилось) привести таблицу файлов к первоначальному виду, уменьшить значение счетчика в индексе; } |
Рисунок 10.3. Алгоритм открытия устройства
10.1.2.1 Open
При открытии устройства ядро следует той же процедуре, что и при открытии файлов обычного типа (см. ), выделяя в памяти индексы, увеличивая значение счетчика ссылок и присваивая значение точки входа в таблицу файлов и пользовательского дескриптора файла. Наконец, ядро возвращает значение пользовательского дескриптора файла вызывающему процессу, так что открытие устройства выглядит так же, как и открытие файла обычного типа. Однако, перед тем, как вернуться в режим задачи, ядро запускает зависящую от устройства процедуру open (). Для устройства ввода-вывода блоками запускается процедура open, закодированная в таблице ключей устройств ввода-вывода блоками, для устройств посимвольного ввода-вывода - процедура open, закодированная в соответствующей таблице. Если устройство имеет как блочный, так и символьный тип, ядро запускает процедуру open, соответствующую типу файла устройства, открытого пользователем: обе процедуры могут даже быть идентичны, в зависимости от конкретного драйвера.
Зависящая от типа устройства процедура open устанавливает связь между вызывающим процессом и открываемым устройством и инициализирует информационные структуры драйвера. Например, процедура open для терминала может приостановить процесс до тех пор, пока в машину не поступит сигнал (аппаратный) о том, что пользователь предпринял попытку зарегистрироваться. После этого инициализируются информационные структуры драйвера в соответствии с принятыми установками терминала (например, скоростью передачи информации в бодах). Для "программных устройств", таких как память системы, процедура open может не включать в себя инициализацию.
Если во время открытия устройства процессу пришлось приостановиться по какой-либо из внешних причин, может так случиться, что событие, которое должно было бы вызвать возобновление выполнения процесса, так никогда и не произойдет. Например, если на данном терминале еще не зарегистрировался ни один из пользователей, процесс getty, "открывший" терминал (), приостанавливается до тех пор, пока пользователем не будет предпринята попытка регистрации, при этом может пройти достаточно большой промежуток времени. Ядро должно иметь возможность возобновить выполнение процесса и отменить вызов функции open по получении сигнала: ему следует сбросить индекс, отменить точку входа в таблице файлов и пользовательский дескриптор файла, которые были выделены перед входом в драйвер, поскольку открытие не произошло. Ядро сохраняет контекст процесса, используя алгоритм setjmp (), прежде чем запустить процедуру open; если процесс возобновляется по сигналу, ядро восстанавливает контекст процесса в том состоянии, которое он имел перед обращением к драйверу, используя алгоритм longjmp (), и возвращает системе все выделенные процедуре open структуры данных. Точно так же и драйвер может уловить сигнал и очистить доступные ему структуры данных, если это необходимо. Ядро также переустанавливает структуры данных файловой системы, когда драйвер сталкивается с исключительными ситуациями, такими, как попытка пользователя обратиться к устройству, отсутствующему в данной конфигурации. В подобных случаях функция open не выполняется.
Процессы могут указывать значения различных параметров, характеризующие особенности выполнения процедуры открытия. Из них наиболее часто используется "no delay" (без задержки), означающее, что процесс не будет приостановлен во время выполнения процедуры open, если устройство не готово. Системная функция open возвращает управление немедленно и пользовательский процесс не узнает, произошло ли аппаратное соединение или нет. Открытие устройства с параметром "no delay", кроме всего прочего, затронет семантику вызова функции read, что мы увидим далее ().
Если устройство открывается многократно, ядро обрабатывает пользовательские дескрипторы файлов, индекс и записи в таблице файлов так, как это описано в , запуская определяемую типом устройства процедуру open при каждом вызове системной функции open. Таким образом, драйвер устройства может подсчитать, сколько раз устройство было "открыто", и прервать выполнение функции open, если количество открытий приняло недопустимое значение. Например, имеет смысл разрешить процессам многократно "открывать" терминал на запись для того, чтобы пользователи могли обмениваться сообщениями. Но при этом не следует допускать многократного "открытия" печатающего устройства для одновременной записи, так как процессы могут затереть друг другу информацию. Эти различия имеют смысл скорее на практике, нежели на стадии разработки: разрешение одновременной записи на терминалы способствует установлению взаимодействия между пользователями; запрещение одновременной записи на принтеры служит повышению читабельности машинограмм ().
| алгоритм close /* для устройств */ входная информация: дескриптор файла выходная информация: отсутствует { выполнить алгоритм стандартного закрытия (глава 5ххх); если (значение счетчика ссылок в таблице файлов не 0) перейти на finish; если (существует еще один открытый файл, старший и млад- ший номера которого совпадают с номерами закрываемого устройства) перейти на finish; /* не последнее закрытие */ если (устройство символьного типа) { использовать старший номер в качестве указателя в таблице ключей устройства посимвольного ввода-выво- да; вызвать процедуру закрытия, определяемую типом драй- вера и передать ей в качестве параметра младший но- мер устройства; } если (устройство блочного типа) { если (устройство монтировано) перейти на finish; переписать блоки устройства из буферного кеша на уст- ройство; использовать старший номер в качестве указателя в таблице ключей устройства ввода-вывода блоками; вызвать процедуру закрытия, определяемую типом драй- вера и передать ей в качестве параметра младший но- мер устройства; сделать недействительными блоки устройства, оставшие- ся в буферном кеше; } finish: освободить индекс; } |
Рисунок 10.4. Алгоритм закрытия устройства
10.1.2.2 Closе
Процесс разрывает связь с открытым устройством, закрывая его. Однако, ядро запускает определяемую типом устройства процедуру close только в последнем вызове функции close для этого устройства, и то только если не осталось процессов, которым устройство необходимо открытым, поскольку процедура закрытия устройства завершается разрывом аппаратного соединения; отсюда ясно, что ядру следует подождать, пока не останется ни одного процесса, обращающегося к устройству. Поскольку ядро запускает процедуру открытия устройства при каждом вызове системной функции open, а процедуру закрытия только один раз, драйверу устройства неведомо, сколько процессов используют устройство в данный момент. Драйверы могут легко выйти из строя, если при их написании не соблюдалась осторожность: когда при выполнении процедуры close они приостанавливают свою работу и какой-нибудь процесс открывает устройство до того, как завершится процедура закрытия, устройство может стать недоступным для работы, если в результате комбинации вызовов open и close сложилась нераспознаваемая ситуация.
Алгоритм закрытия устройства похож на алгоритм закрытия файла обычного типа (). Однако, до того, как ядро освобождает индекс, в нем выполняются действия, специфичные для файлов устройств.
Просматривается таблица файлов для того, чтобы убедиться в том, что ни одному из процессов не требуется, чтобы устройство было открыто. Чтобы установить, что вызов функции close для устройства является последним, недостаточно положиться на значение счетчика ссылок в таблице файлов, поскольку несколько процессов могут обращаться к одному и тому же устройству, используя различные точки входа в таблице файлов. Так же недос таточно положиться на значение счетчика в таблице индексов, поскольку одному и тому же устройству могут соответствовать несколько файлов устройства. Например, команда ls -l покажет, что одному и тому же устройству символьного типа ("c" в начале строки) соответствуют два файла устройства, старший и младший номера у которых (9 и 1) совпадают. Значение счетчика связей для каждого файла, равное 1, говорит о том, что имеется два индекса. crw--w--w- 1 root vis 9, 1 Aug 6 1984 /dev/tty01
crw--w--w- 1 root unix 9, 1 May 3 15:02 /dev/tty01
Если процессы открывают оба файла независимо один от другого, они обратятся к разным индексам одного и того же устройства.
Если устройство символьного типа, ядро запускает процедуру закрытия устройства и возвращает управление в режим задачи. Если устройство блочного типа, ядро просматривает таблицу результатов монтирования и проверяет, не располагается ли на устройстве смонтированная файловая система. Если такая система есть, ядро не сможет запустить процедуру закрытия устройства, поскольку не был сделан последний вызов функции close для устройства. Даже если на устройстве нет смонтированной файловой системы, в буферном кеше еще могут находиться блоки с данными, оставшиеся от смонтированной ранее файловой системы и не переписанные на устройство, поскольку имели пометку "отложенная запись". Поэтому ядро просматривает буферный кеш в поисках таких блоков и переписывает их на устройство перед запуском процедуры закрытия устройства. После закрытия устройства ядро вновь просматривает буферный кеш и делает недействительными все буферы, которые содержат блоки для только что закрытого устройства, в то же вре мя позволяя буферам с актуальной информацией остаться в кеше. Ядро освобождает индекс файла устройства. Короче говоря, процедура закрытия устройства разрывает связь с устройством и инициализирует заново информационные структуры драйвера и аппаратную
часть устройства с тем, чтобы ядро могло бы позднее открыть устройство вновь.
10.1.2.3 Read и Writе
Алгоритмы чтения и записи ядром на устройстве похожи на аналогичные алгоритмы для файлов обычного типа. Если процесс производит чтение или запись на устройстве посимвольного ввода-вывода, ядро запускает процедуры read или write, определяемые типом драйвера. Несмотря на часто встречающиеся ситуации, когда ядро осуществляет передачу данных непосредственно между адресным пространством задачи и устройством, драйверы устройств могут буферизовать информацию внутри себя. Например, терминальные драйверы для буферизации данных используют символьные списки (). В таких случаях драйвер устройства выделяет "буфер", копирует данные из пространства задачи при выполнении процедуры write и выводит их из "буфера" на устройство. Процедура записи, управляемая драйвером, регулирует объем выводимой информации (т.н. управление потоком данных): если процессы генерируют информацию быстрее, чем устройство выводит ее, процедура записи приостанавливает выполнение процессов до тех пор, пока устройство не будет готово принять следующую порцию данных. При чтении драйвер устройства помещает данные, полученные от устройства, в буфер и копирует их из буфера в пользовательские адреса, указанные в вызове системной функции.
Рисунок 10.5. Отображение в памяти ввода-вывода с использованием контроллера VAX DZ11
Конкретный метод взаимодействия драйвера с устройством определяется особенностями аппаратуры. Некоторые из машин обеспечивают отображение ввода-вывода в памяти, подразумевающее, что конкретные адреса в адресном пространстве ядра являются не номерами ячеек в физической памяти, а специальными регистрами, контролирующими соответствующие устройства. Записывая в указанные регистры управляющие параметры в соответствии со спецификациями аппаратных средств, драйвер осуществляет управление устройством. Например, контроллер ввода-вывода для машины VAX-11 содержит специальные регистры для записи информации о состоянии устройства (регистры контроля и состояния) и для передачи данных (буферные регистры), которые формируются по специальным адресам в физической памяти. В частности, терминальный контроллер VAX DZ11 управляет 8 асинхронными линиями терминальной связи (см. [Levy 80], где более подробно объясняется архитектура машин VAX). Пусть регистр контроля и состояния (CSR) для конкретного терминала DZ11 имеет адрес 160120, передающий буферный регистр (TDB) - адрес 120126, а принимающий буферный регистр (RDB) - адрес 160122 (). Для того, чтобы передать символ на терминал "/dev/tty09", драйвер терминала записывает единицу (1 = 9 по модулю 8) в указанный двоичный разряд регистра контроля и состояния и затем записывает символ в передающий буферный регистр. Запись в передающий буферный регистр является передачей данных. Контроллер DZ11 выставляет бит "выполнено" в регистре контроля и состояния, когда готов принять следующую порцию данных. Дополнительно драйвер может выставить бит "возможно прерывание передачи" в регистре контроля и состояния, что заставляет контроллер DZ11 прерывать работу системы, когда он готов принять следующую порцию данных. Чтение данных из DZ11 производится аналогично.
На других машинах имеется программируемый ввод-вывод, подразумевающий, что в машине имеются инструкции по управлению устройствами. Драйверы управляют устройствами, выполняя соответствующие инструкции. Например, в машине IBM 370 имеется инструкция "Start I/O" (Начать ввод-вывод), которая инициирует операцию ввода-вывода, связанную с устройством. Способ связи драйвера с периферийными устройствами незаметен для пользователя.
Поскольку интерфейс между драйверами устройств и соответствующими аппаратными средствами является машинно-зависимым, на этом уровне не существует стандартных интерфейсов. Как в случае вводавывода с отображением в памяти, так и в случае программируемого ввода-вывода драйвер может посылать на устройство управляющие последовательности с целью установления режима прямого доступа в память (ПДП) для устройства. Система позволяет осуществлять массовую передачу данных между устройством и памятью в режиме ПДП параллельно с работой центрального процессора, при этом устройство прерывает работу системы по завершении передачи данных. Драйвер организует управление виртуальной памятью таким образом, чтобы ячейки памяти с их действительными номерами использовались для ПДП.
Быстродействующие устройства могут иногда передавать данные непосредственно в адресное пространство задачи, без вмешательства буфера ядра. В результате повышается скорость передачи данных, поскольку при этом производится на одну операцию копирования меньше, и, кроме того, объем данных, передаваемых за одну операцию, не ограничивается размером буферов ядра. Драйверы, осуществляющие такую передачу данных без "обработки", обычно используют блочный интерфейс для процедур посимвольного чтения и записи, если у них имеется двойник блочного типа.
10.1.2.4 Стратегический интерфейс
Ядро использует стратегический интерфейс для передачи данных между буферным кешем и устройством, хотя, как уже говорилось ранее, процедуры чтения и записи для устройств посимвольного вводавывода иногда пользуются процедурой strategy (их двойника блочного типа) для непосредственной передачи данных между устройством и адресным пространством задачи. Процедура strategy может управлять очередностью выполнения заданий на ввод-вывод, связанный с устройством, или выполнять более сложные действия по планированию выполнения подобных заданий. Драйверы в состоянии привязывать передачу данных к одному физическому адресу или ко многим. Ядро передает адрес заголовка буфера стратегической процедуре драйвера; в заголовке содержится список адресов (страниц памяти) и размеры данных, передаваемых на или с устройства. Аналогичное действие имеет место при работе механизма свопинга, описанного в . При работе с буферным кешем ядро передает данные с одного адреса; во время свопинга ядро передает данные, расположенные по нескольким адресам (страницы памяти). Если данные копируются из или в адресное пространство задачи, драйвер должен блокировать процесс (или по крайней мере, соответствующие страницы) в памяти до завершения передачи данных.
Например, после монтирования файловой системы ядро идентифицирует каждый файл в файловой системе по номеру устройства и номеру индекса. В номере устройства закодированы его старший и младший номера. Когда ядро обращается к блоку, который принадлежит файлу, оно копирует номер устройства и номер блока в заголовок буфера, как уже говорилось ранее в . Обращения к диску, использующие алгоритмы работы с буферным кешем (например, bread или bwrite), инициируют выполнение стратегической процедуры, определяемой старшим номером устройства. Стратегическая процедура использует значения полей младшего номера и номера блока из заголовка буфера для идентификации места расположения данных на устройстве, а адрес буфера - для идентификации места назначения передаваемых данных. Точно так же, когда процесс обращается к устройству ввода-вывода блоками непосредственно (например, открывая устройство и читая или записывая на него), он использует алгоритмы работы с буферным кешем, и интерфейс при этом функционирует вышеописанным образом.
10.1.2.5 Ioctl
Системная функция ioctl является обобщением специфичных для терминала функций stty (задать установки терминала) и gtty (получить установки терминала), имевшихся в ранних версиях системы UNIX. Она выступает в качестве общей точки входа для всех связанных с типом устройства команд и позволяет процессам задавать аппаратные параметры, ассоциированные с устройством, и программные параметры, ассоциированные с драйвером. Специальные действия, выполняемые функцией ioctl для разных устройств различны и определяются типом драйвера. Программы, использующие вызов ioctl, должны должны знать, с файлом какого типа они работают, так как они являются аппаратно-зависимыми. Исключение из общего правила сделано для системы, которая не видит различий между файлами разных типов. Более подробно использование функции ioctl для терминалов рассмотрено в .
Синтаксис командной строки, содержащей вызов системной функции: ioctl(fd,command,arg);
где fd - дескриптор файла, возвращаемый предварительно вызванной функцией open, command - действие (команда), которое необходимо выполнить драйверу, arg - параметр команды (может быть указателем на структуру). Команды специфичны для различных драйверов; следовательно, каждый драйвер интерпретирует команды в соответствии со своими внутренними спецификациями, от команды, в свою очередь, зависит формат структуры данных, описываемой передаваемым параметром. Драйверы могут считывать структуру данных arg из пространства задачи в соответствии с предопределенным форматом или записывать установки устройства в пространство задачи по адресу указанной структуры. Например, наличие интерфейса, предоставляемого функцией ioctl, дает возможность пользователям устанавливать для терминала скорость передачи информации в бодах, перематывать магнитную ленту, и, наконец, выполнять сетевые операции, задавая номера виртуальных каналов и сетевые адреса.
10.1.2. 6 Другие функции, имеющие отношение к файловой системе
Такие функции работы с файловой системой, как stat и chmod, выполняются одинаково, как для обычных файлов, так и для устройств; они манипулируют с индексом, не обращаясь к драйверу. Даже системная функция lseek работает для устройств. Например, если процесс подводит головку на лентопротяжном устройстве к указанному адресу смещения в байтах с помощью функции lseek, ядро корректирует смещение в таблице файлов но не выполняет никаких действий, специфичных для данного типа драйвера. Когда позднее процесс выполняет чтение (read) или запись (write), ядро пересылает адрес смещения из таблицы файлов в адресное пространство задачи, подобно тому, как это имеет место при работе с файлами обычного типа, и устройство физически перемещает головку к соответствующему смещению, указанному в пространстве задачи. Этот случай иллюстрируется на примере в .
Рисунок 10.6. Прерывания от устройств
СИСТЕМНЫЕ ОПЕРАЦИИ, СВЯЗАННЫЕ СО ВРЕМЕНЕМ
Существует несколько системных функций, имеющих отношение к времени протекания процесса: stime, time, times и alarm. Первые две имеют дело с глобальным системным временем, последние две - с временем выполнения отдельных процессов.
Функция stime дает суперпользователю возможность заносить в глобальную переменную значение глобальной переменной. Выбирается время из этой переменной с помощью функции time: time(tloc);
где tloc - указатель на переменную, принадлежащую процессу, в которую заносится возвращаемое функцией значение. Функция возвращает это значение и из самой себя, например, команде date, которая вызывает эту функцию, чтобы определить текущее время.
Функция times возвращает суммарное время выполнения процесса и всех его потомков, прекративших существование, в режимах ядра и задачи. Синтаксис вызова функции: times(tbuffer) struct tms *tbuffer;
где tms - имя структуры, в которую помещаются возвращаемые значения и которая описывается следующим образом: struct tms { /* time_t - имя структуры данных, в которой хранится время */ time_t tms_utime; /* время выполнения процесса в режиме задачи */ time_t tms_stime; /* время выполнения процесса в режиме ядра */ time_t tms_cutime; /* время выполнения потомков в режиме задачи */ time_t tms_cstime; /* время выполнения потомков в режиме ядра */ };
Функция times возвращает время, прошедшее "с некоторого произвольного момента в прошлом", как правило, с момента загрузки системы.
| #include <sys/types.h> #include <sys/times.h> extern long times();
main() { int i; /* tms - имя структуры данных, состоящей из 4 элемен- тов */ struct tms pb1,pb2; long pt1,pt2; pt1 = times(&pb1); for (i = 0; i < 10; i++) if (fork() == 0) child(i); for (i = 0; i < 10; i++) wait((int*) 0); pt2 = times(&pb2); printf("процесс-родитель: реальное время %u в режиме задачи %u в режиме ядра %u потомки: в режиме задачи %u в режиме ядра %u\n", pt2 - pt1,pb2.tms_utime - pb1.tms_utime, pb2.tms_stime - pb1.tms_stime, pb2.tms_cutime - pb1.tms_cutime, pb2.tms_cstime - pb1.tms_cstime); } child(n); int n; { int i; struct tms cb1,cb2; long t1,t2; t1 = times(&cb1); for (i = 0; i < 10000; i++) ; t2 = times(&cb2); printf("потомок %d: реальное время %u в режиме задачи %u в режиме ядра %u\n",n,t2 - t1, cb2.tms_utime - cb1.tms_utime, cb2.tms_stime - cb1.tms_stime); exit(); } |
Рисунок 8.7. Пример программы, использующей функцию times
На приведена программа, в которой процесс- родитель создает 10 потомков, каждый из которых 10000 раз выполняет пустой цикл. Процесс-родитель обращается к функции times перед созданием потомков и после их завершения, в свою очередь потомки вызывают эту функцию перед началом цикла и после его завершения. Кто-то по наивности может подумать, что время выполнения потомков процесса в режимах задачи и ядра равно сумме соответствующих слагаемых каждого потомка, а реальное время процесса-родителя является суммой реального времени его потомков. Однако, время выполнения потомков не включает в себя время, затраченное на исполнение системных функций fork и exit, кроме того оно может быть искажено за счет обработки прерываний и переключений контекста.
С помощью системной функции alarm пользовательские процессы могут инициировать посылку сигналов тревоги ("будильника") через кратные промежутки времени. Например, программа на каждую минуту проверяет время доступа к файлу и, если к файлу было произведено обращение, выводит соответствующее сообщение. Для этого в цикле, с помощью функции stat, устанавливается момент последнего обращения к файлу и, если оно имело место в течение последней минуты, выводится сообщение. Затем процесс с помощью функции signal делает распоряжение принимать сигналы тревоги, с помощью функции alarm задает интервал между сигналами в 60 секунд и с помощью функции pause приостанавливает свое выполнение до момента получения сигнала. Через 60 секунд сигнал поступает, ядро подготавливает стек задачи к вызову функции обработки сигнала wakeup, функция возвращает управление на оператор, следующий за вызовом функции pause, и процесс исполняет цикл вновь.
Все перечисленные функции работы с временем протекания процесса объединяет то, что они опираются на показания системных часов (таймера). Обрабатывая прерывания по таймеру, ядро обращается к различным таймерным счетчикам и инициирует соответствующее действие.
Comments:
Copyright ©
СМЕНА ВЛАДЕЛЬЦА И РЕЖИМА ДОСТУПА К ФАЙЛУ
Смена владельца или режима (прав) доступа к файлу является операцией, производимой над индексом, а не над файлом. Синтаксис вызова соответствующих системных функций: chown(pathname,owner,group) chmod(pathname,mode)
Для того, чтобы поменять владельца файла, ядро преобразует имя файла в идентификатор индекса, используя алгоритм namei. Владелец процесса должен быть суперпользователем или владельцем файла (процесс не может распоряжаться тем, что не принадлежит ему). Затем ядро назначает файлу нового владельца и нового группового пользователя, сбрасывает флаги прежних установок () и освобождает индекс по алгоритму iput. После этого прежний владелец теряет право "собственности" на файл. Для того, чтобы поменять режим доступа к файлу, ядро выполняет процедуру, подобную описанной, вместо кода владельца меняя флаги, устанавливающие режим доступа.
Comments:
Copyright ©
