Структурная схема виртуального микшера

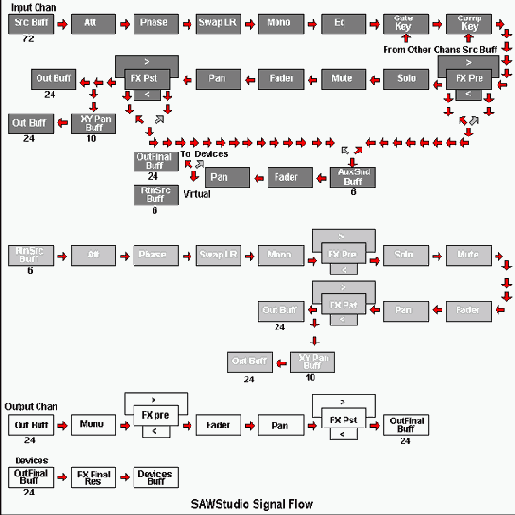

Рис 1.64. Структурная схема виртуального микшера

По ходу изложения мы постепенно расшифруем все блоки, входящие в эту схему.
Напомним, что виртуальная консоль в SAWStudio представлена в четырех видах.

Zoom View Mixer (Z Mixer) — масштабированный вид;
Wide View Mixer (W Mixer) — широкий вид;
Full View Mixer (F Mixer) — полный вид;
Exploded View Mixer (E Mixer) — вырезанный вид.

Это связано с тем, что отобразить на экране монитора все элементы управления такой сложной структуры одновременно и при этом обеспечить комфортную работу пользователя невозможно. С другой стороны, управление микшером является основной задачей при работе в SAWStudio, поэтому путь к его элементам управления должен быть максимально коротким. Создателям программы пришлось разработать четыре разные формы графического отображения виртуальной консоли и привязать их к "горячему" треку. Таким оригинальным способом решена задача управления большим количеством объектов. Примечание
Примечание

Это решение вызвано еще и тем фактом, что в SAWStudio реализована концепция мультитрека с фиксированным количеством дорожек. В других программах, рассматриваемых в данной книге, — Nuendo и Samplitude Producer — количество треков определяется пользователем, следовательно, и число канальных ячеек виртуального микшера в большинстве случаев может оказаться значительно меньшим.
