Окно Patch Editor

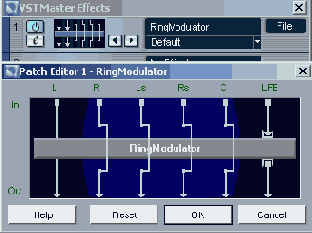

Рис 2.161. Окно Patch Editor
Двухканальный модуль условно изображен как серый прямоугольник: сверху расположены входы, а снизу выходы. Переназначение входов и выходов модуля осуществляется перетаскиванием мышью. Допустима и перекрестная маршрутизация, как в примере на Рисунок 2.161. При перекрестной маршрутизации щелчок на сером прямоугольнике (модуле) по линии канала включает/выключает режим обхода (Bypass).
На Рисунок 2.161 каналы L и R назначены на модуль Ultrafunk fxReverb, и затем, обходя его, поступают на следующий plug-in или выход. Маршруты каналов Ls и Rs разорваны. Дальнейшее движение по каналам Ls и Rs производит сигнал каналов L и R, обработанный ревербератором Ultrafunk fxReverb.
