Маршрутизация в Nuendo (Bus System)

Итак, программа Nuendo в принципе позволяет обойтись без внешнего цифрового микшера, хард-диск рекордера и MIDI-секвенсора, т. к. все их функции она берет на себя.
Как VST-приложение Nuendo базируется на системе шин Bus System, которая обеспечивает интеграцию VST с имеющимися аппаратными средствами.
Это означает, что основу системы составляет виртуальный микшер VST Mixer с VST-входами (VST Inputs) и VST-выходами (VST Outputs). VST-входы и VST-выходы назначены на соответствующие ASIO-порты звукового оборудования, установленного в компьютере.
Система шин Bus System обеспечивает эффективную маршрутизацию аудиопотоков. Она дает возможность их вывода из виртуальной среды во внешние аппаратные устройства обработки. Позволяет осуществлять последующий ввод для записи результатов на аудиодорожки. В качестве внешнего устройства может выступать, например, цифровой микшер со встроенной обработкой.
Количество шин (Output Bus) определяется только конфигурацией оборудования, установленного на компьютер. Например, фирма Steinberg выпускает плату Steinberg Nuendo 96/52 для ввода/вывода через ADAT и SPDIF, обеспечивающую 52 канала с частотой дискретизации 96 кГц. ASIO ввод/вывод реализован таким образом, что даже при полной нагрузке, когда используются все 52 канала, загрузка CPU — 0% (подробности на сайте www.nuendo.com).
В качестве примера рассмотрим, как можно использовать преимущества Bus System для аппаратной звуковой обработки на самой бюджетной ASIO-карте SB Audigy.

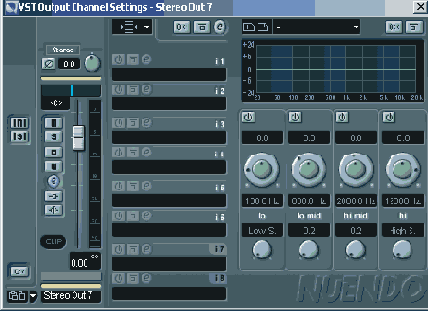

Рис. 2.130. Пример конфигурации VST-выходов

На рис. 2.130 показан пример конфигурации VST-выходов. ASIO-драйвер звуковой карты SB Audigy позволяет организовать прямой маршрут на ее внутренний ревербератор.
Для этого одну из семи шин нужно назначить на ASIO-порт Reverb и нажать кнопку Active. Для удобства название назначенной шины нужно привести в соответствие (рис. 2.130). Мастер-шину (Master Bus) следует назначить на ASIO-порт Front L/R.
После такой несложной процедуры сигнал любого канала (а также эффекта панели VST Send Effects) виртуального микшера можно послать на аппаратный ревербератор. А сигнал мастер-шины при этом обрабатываться ревербератором не будет.
Несколько забегая вперед, отметим, что для организации маршрута нужно выбрать шину, имеющую в нашем примере название Reverb в раскрывающемся списке Sends (рис. 2.131).
Далее выходной сигнал ревербератора SB Audigy следует записать на свободную аудиодорожку в режиме воспроизведения проекта. Для этого нужно активизировать VST-вход Mix (Pre-EQ) L(R) (см. разд. "Конфигурирование VST-входов" ранее в этой главе).
Перед записью следует приглушить (Mute) каналы и использовать режим посыла Pre Fader. Тогда прямые сигналы будут отключены и останется только обработанный сигнал, который и будет записываться на дорожку.

Рис. 2.131. Выбор шины в списке Sends

Есть и другой способ: увести уровень шины BUS1 (Front L/R) в окне VST Outputs и оставить звучать только шину BUS2 (Reverb). В этом случае режим посыла Pre Fader не нужен.
Параметр ASIO Buffer Latency на панели управления ASIO-драйвера (Creative ASIO Control Panel) не должен превышать 10 мс.
