Виртуальный звук
Surround-панорамирование
Если назначить выход канала микшера на модуль SurroundPan,
то регулятор панорамы заменится на Surround Fanner.
На рис. 2.158 слева изображена ячейка Channel strip
с регулятором Surround-панорамы.
Зеленая точка отображает позицию панорамируемого источника звука в виртуальном
Surround-поле. Щелчок в любой точке Surround-поля позиционирует источник
звука в эту точку. Точку можно просто перетаскивать мышью. Комбинация
<Ctrl> + щелчок мышью перемещает источник звука в позицию фронт-центр.

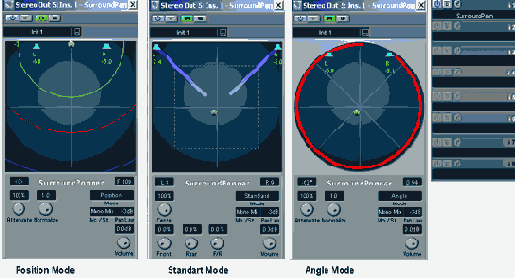

Рис. 2.158. Surround Panner
Модуль Surround Panner может
быть представлен в разных видах. В ячейке Channel
strip он отображается в уменьшенном виде. Для того чтобы открыть
полное окно настроек, нужно дважды щелкнуть по уменьшенному изображению
в ячейке Channel strip. По умолчанию открывается
окно Panner в стандартном режиме Standard
Mode (см. рис. 2.158). В полном окне модуля Surround
Panner для панорамирования звукового источника в виртуальном пространстве
появляются дополнительные возможности.
Количество и расположение виртуальных акустических систем в Surround-поле
регулятора определяется настройками VST Master Setup.
Мы не будем подробно останавливаться на деталях интерфейса модуля
Surround Panner, а рассмотрим только некоторые, наиболее важные
на наш взгляд, моменты.
Совет
Если дважды щелкнуть на названии модуля
- Слайдер LFE-уровня задает уровень сигнала, подаваемого на низкочастотный канал LFE (Low Frequency Emitter) (только для конфигураций VST Master Setup с LFE-каналом).
- Слайдер Center Level (Standard Mode) — перераспределяет сигналы центра между каналами L, R и Center. Положение 100% означает, что центральный сигнал полностью передается каналом Center, 0% — центральный сигнал передается каналами L и R.
- Ручки (Divergence Controls): Front, Back (ось X) и Y (ось Y) — определяют кривые ослабления, используемые для позиционирования звука. Если звуковой источник поместить точно в позицию виртуальной акустической системы (например, R), то уровень сигнала остальных систем будет равен нулю (минус бесконечность). Смещение позиции ручек Front, Back и Y выше 0,0% прибавит уровень на остальных виртуальных динамиках.
- Режим Mono Mix является основным для монофонических источников звука. Для стереоканалов существует три симметричных (зеркальных) режима Y-Mirror, X-Mirror и XY-Mirror. Для стереоканалов режим по умолчанию — Y-Mirror (симметричный режим относительно оси Y) (рис. 2.159). В режиме Mono Mix сигналы левого и правого каналов суммируются на входе модуля Surround Fanner.
И наоборот, моносигнал расщепляется на левый и правый каналы, если симметричный режим применяется для моноканала.
Рис. 2.159. Режим Y-Mirror
- Слайдер Attenuator (Position Mode, Angle Mode) регулирует уровень источника сигнала. В режиме Position Mode — это регулировка диаметра звукового поля, который можно визуально оценивать по концентрическим окружностям.
- Слайдер Normalize (Position Mode, Angle Mode) изменяет степень нормализации сигнала. В положении 1.0 обеспечивается полная нормализация, и суммарный уровень сигнала со всех виртуальных акустических систем будет равен 0 дБ.
Параметры модуля Surround Fanner автоматизируется (об автоматизации см. разд.
